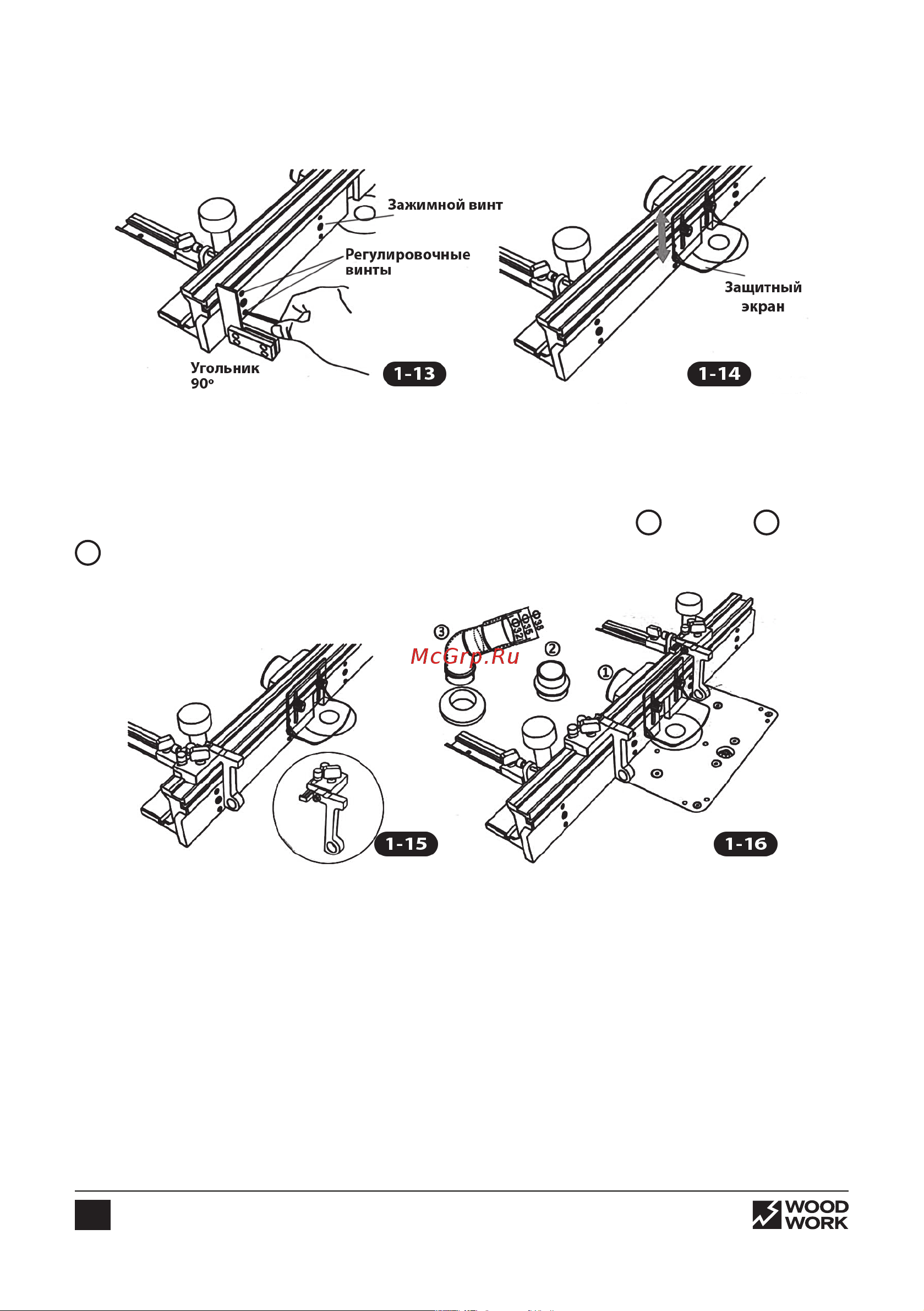

Отрегулируйте прямой угол между упором и столешницей. Сначала ослабьте

стопорный винт, затем с помощью 4-х регулировочных винтов (на каждой щеч-

ке) установите нужный угол (рис. 1-13). Установите защитный экран (E) (рис. 1-14).

Установите стопоры (G) в паз на верхней стороне упора с правой и с левой сто-

роны. (рис. 1-15). Затем подсоедините патрубок для пылеудаления (рис. 1-16).

Вы можете использовать шланги следующих диаметров

63,5 мм,

50 мм,

38 мм, 35 мм, 32 мм (рис. 1-16).

2. РЕГУЛИРОВКА

Ослабьте два центральных винта на подвижной щечке с помощью шестигран-

ного ключа (рис. 2-1) и отрегулируйте положение правой и левой щечек в за-

висимости от диаметра фрезы. Ослабьте рукоятки параллельного упора и ручку

фиксации механизма точной настройки, затем переместите параллельный упор

в соответствующее положение относительно фрезы. (рис. 2-2)
