27
701059
Зажим
28
703559
Пластинка с паспортными данными
29
703552
Наклейка Von Arx
30
108753
Гайка вала
31
108333
Шайба предохранительная
32
701615
Табличка "Опасно"
33
106300
Шайба
34
701669
Наклейка "Защищено"
35
111184
Наклейка CE
36
706129
Наклейка(информация для ознакомления)
37
111339
Наклейка (предупреждение)
38
701466
Штанга с рукояткой в сборе
39
A
701467
Регулировочный шток в сборе
39
B
707387
Шток для тонкой регулировки в сборе

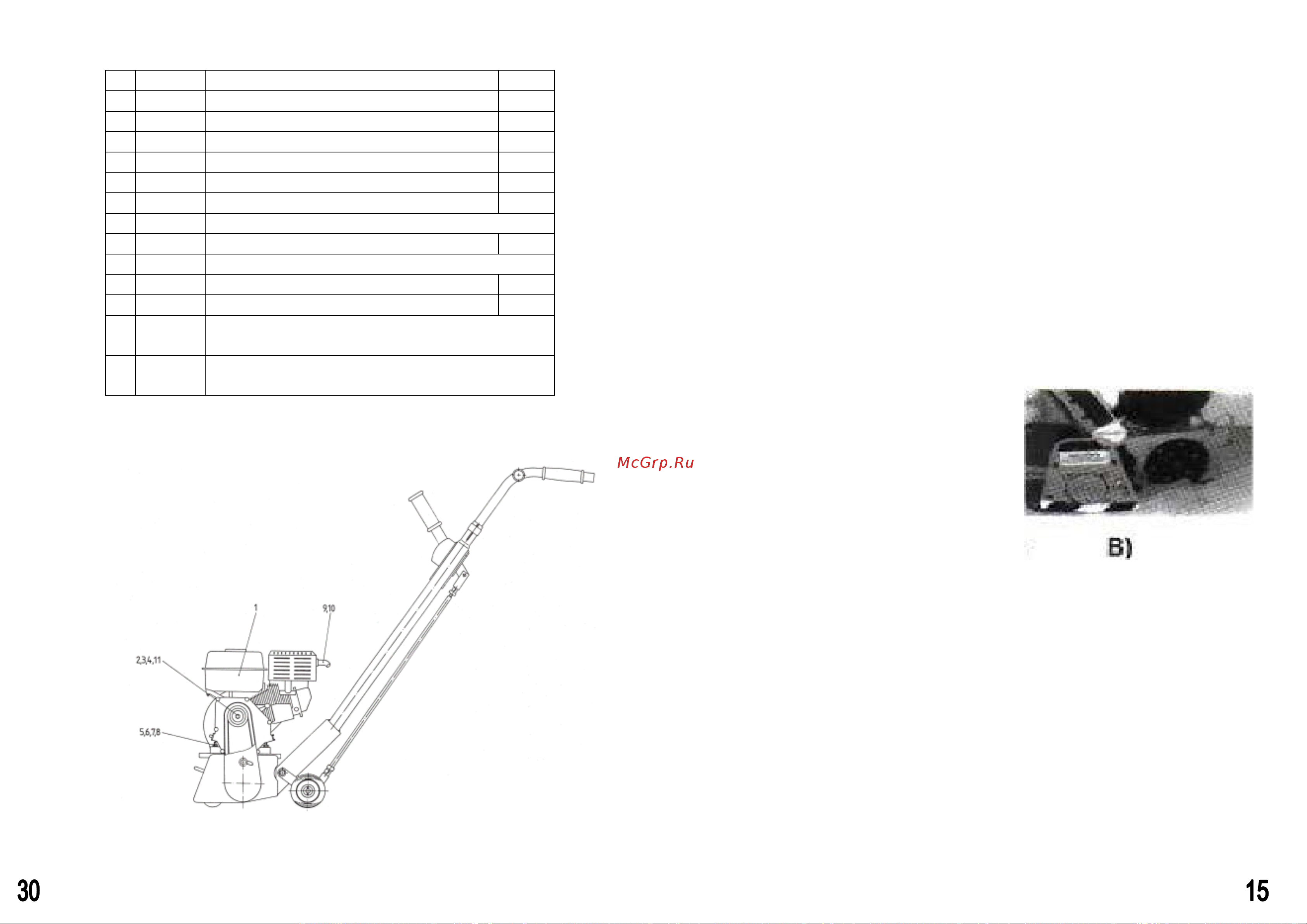

625.00.00 Базовая машина FR 200
- включить машину на короткое время и проверить
направление вращения двигателя, указанное стрелкой
на крышке вентилятора. При необходимости изменить
направление вращения, поменяв фазы (в вилке СЕЕ).
5.2 Подготовка к работе.
- Проверить возможные повреждения машины.
- Проверить движущиеся компонентов – они должны
быть в рабочем состоянии.
- Поврежденные защитные устройства и части должны
быть отремонтированы или заменены в сервисном
центре.
Замена инструментального барабана
- Вытащить вилку для
машин с электрическим
двигателем.
- Снять крышку зажигания
на машинах с двигателем
внутреннего сгорания
A) снять гайки/потайные
винты с крышки барабана
B) снять крышку барабана с
машины
C) снять инструментальный барабан с приводного вала.
D) очистить и слегка смазать приводной вал
E) надеть другой инструментальный барабан на
приводной вал.
F) установить гайки и потайные винты на крышку
барабана и закрутить (крутящий момент = 45Нм/VA 30S
= 76 Нм)
Сборка инструментального барабана
● Снятие режущих инструментов
