выполните несколько ходок с последовательными более глубокими установками фрезы.

5.5. Направляющая шаблона (копировальная втулка).

Направляющая шаблона включает в себя копировальную втулку, через которую проходит

фреза, позволяя использовать фрезер для создания рисунков по шаблону (Рис. 6).

Удалите отражатель стружки.

Отвинтите винты (16) и удалите защиту основания (15). Поместите направляющую шаблона

(копировальную втулку) на основу и возвратите на место защиту основания. Затем

зафиксируйте защиту, завинтив винты (16) (Рис. 7).

Зафиксируйте шаблон (19) на рабочем изделии (10). Поместите инструмент на шаблон и

передвигайте инструмент с направляющей шаблона (20), движущейся вровень со стороной

шаблона (Рис. 8).

ПРИМЕЧАНИЕ: Размер резки рабочего изделия будет немного отличаться от шаблона.

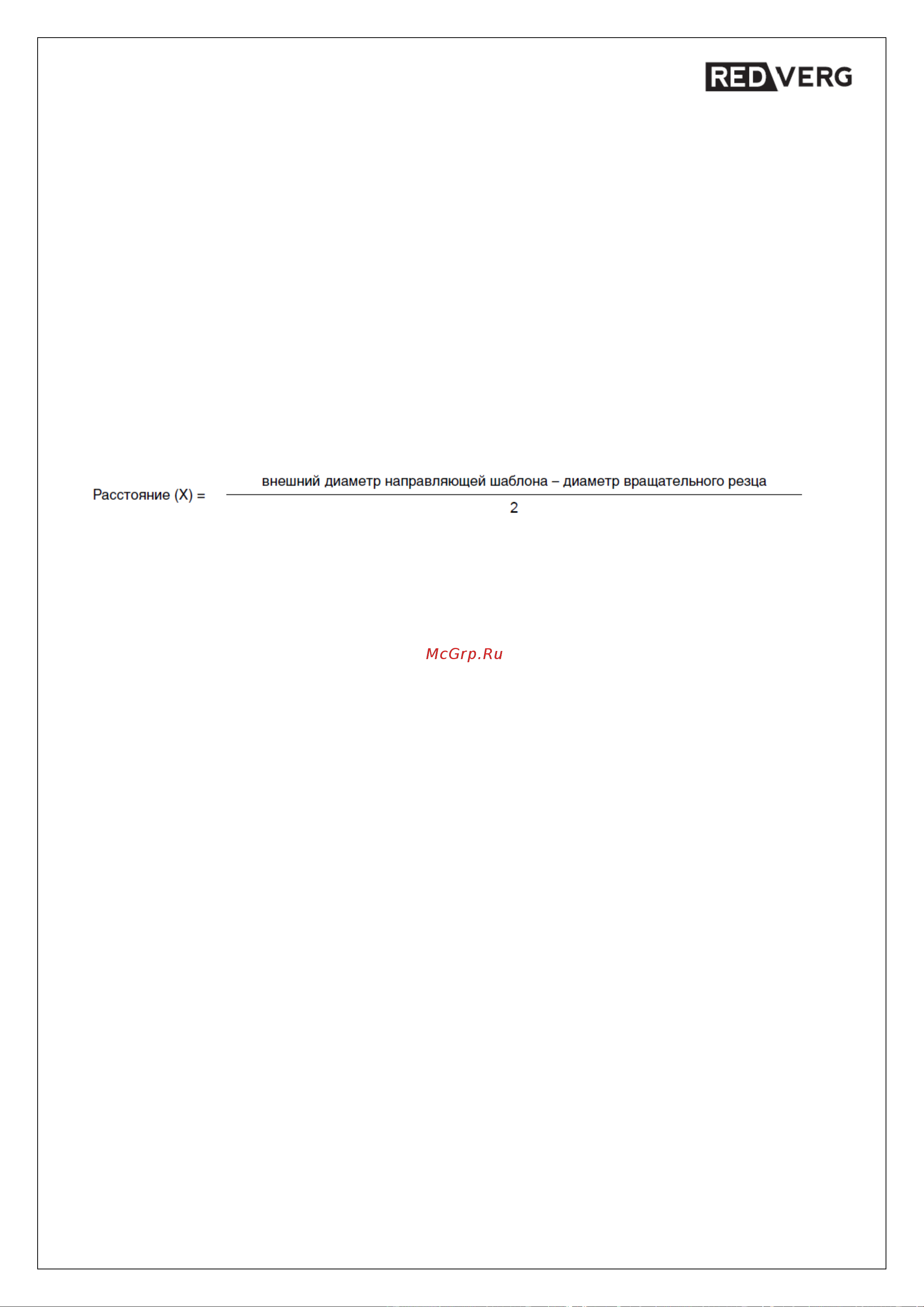

Допустите расстояние (Х) между вращательным резцом(фрезой) и внешним диаметром

направляющей шаблона. Расстояние (Х) может быть рассчитано, используя следующее

уравнение:

5.6. Прямая направляющая.

Прямая направляющая эффективно используется для прямой резки при снятии фасок или

выполнении канавок (Рис. 9).

Прикрепите направляющую пластину (22) к прямой направляющей (14) с помощью болта (21) и

барашковой гайки (23) (Рис. 10).

Удалите отражатель стружки.

Прикрепите прямую направляющую (14) с помощью зажимного винта (24). Отвинтите

барашковую гайку (23) на прямой направляющей (14) и подрегулируйте расстояние между

фрезой и прямой направляющей. На нужном расстоянии надежно завинтите барашковую гайку

(23) (Рис. 11). При выполнении резки передвигайте инструмент с прямой направляющей

вровень со стороной рабочего изделия.

Если расстояние (А) между стороной рабочего изделия и позицией резки слишком широко для

прямой направляющей, либо если сторона рабочего изделия не является прямой,

использование прямой направляющей невозможно. В этом случае плотно прижмите прямую

доску к рабочему изделию и используйте её в качестве направляющей относительно основы

фрезера. Подавайте инструмент в направлении стрелки (Рис. 12).

5.7. Работы по круговой резке.

Работы по круговой резке можно выполнить, если Вы выполните сборку прямой направляющей

и направляющей пластины, как показано на (Рис. 13 или 14).

Мин. и макс. радиус кругов, подлежащих резке, (расстояние между центром круга и центром

резца) являются следующими:

Мин.: 70 мм

Макс.: 221 мм

Рис. 13- для резки кругов радиусом между 70 мм и 121 мм.

Рис. 14 - для резки кругов радиусом между 121 мм и 221 мм.

ПРИМЕЧАНИЕ: Используя эту направляющую, невозможна резка кругов радиусом между

172ммм и 186 мм.

Совместите центральное отверстие в прямой направляющей (14) с центром круга,

подлежащего резке.
