Защитное ограждение строгального вала оснащено возвратной пружиной натяжения. Натяжение этой

пружины устанавливается на заводе-изготовителе. Когда защитное ограждение установлено

правильно, оно должно автоматически вернуться к упору после того, как заготовка пройдет через

строгальный вал. Каждый раз перед использованием фуговального станка убедитесь, что защитное

ограждение работает должным образом. Если необходима регулировка, снимите защитное

ограждение и, удерживая основание крепления ограждения, поверните ограждение против часовой

стрелки, чтобы увеличить натяжение. Затем установите основание ограждение, удерживая его и

основание, чтобы предотвратить потерю натяжения.

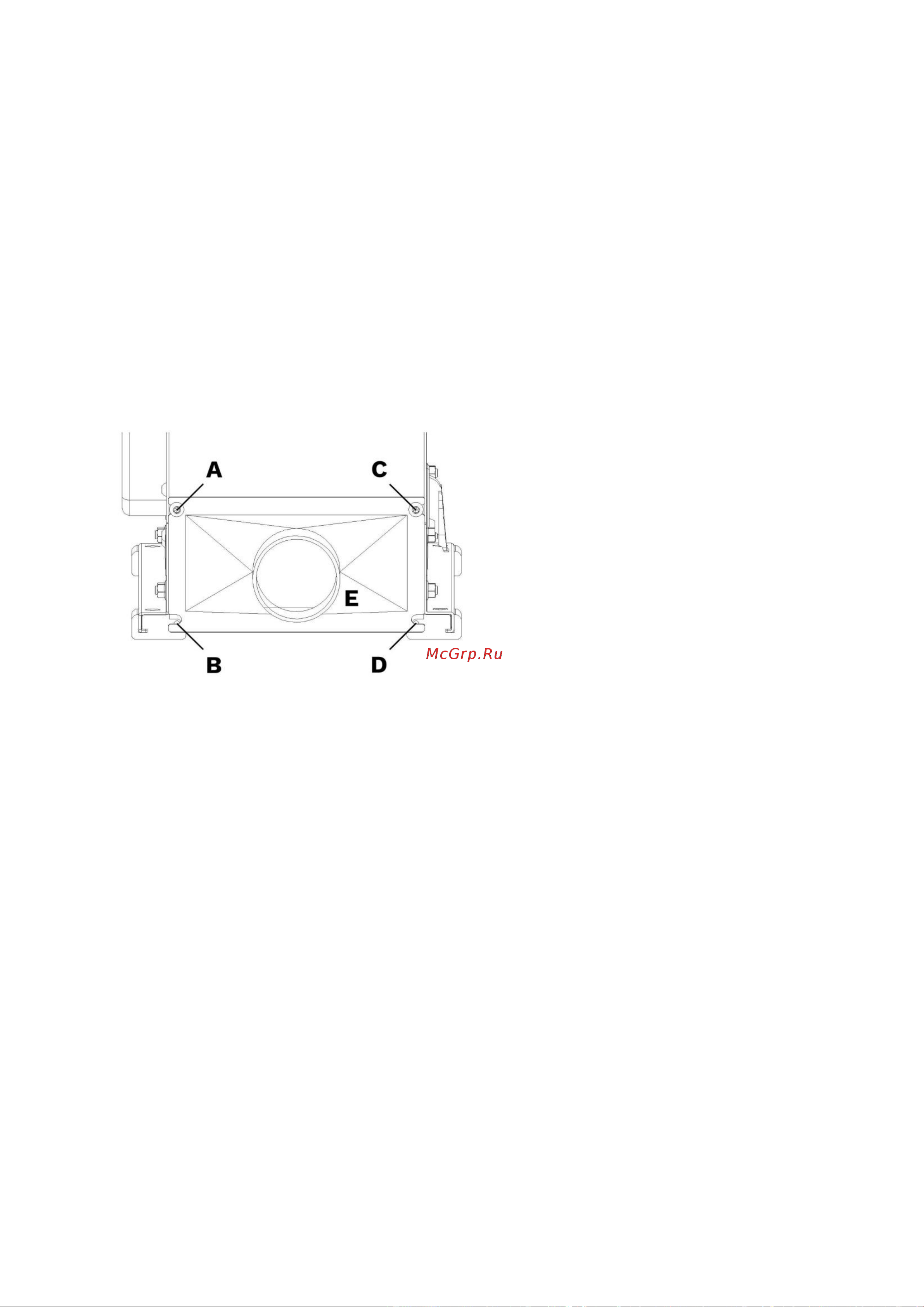

СБОРКА ВЫТЯЖНОГО ШТУЦЕРА ДЛЯ JBJ-6

1. Ослабьте, но извлекайте винты (А) и (В) и затем извлеките винты (С) и (D).

2. Установите и удерживайте вытяжной штуцер (Е) на месте.

3. Установите винты (С) и (D) и затем затяните винты (А), (В), (С) и (D).

Примечание: не устанавливайте вытяжной штуцер, если вы не собираетесь использовать устройство

сбора пыли.

СБОРКА ВЫТЯЖНОГО ШТУЦЕРА И АДАПТЕРА ДЛЯ JSJ-8SH И JSJ-10SH

1. Ослабьте, но извлекайте винты (А) и (В) и затем извлеките винты (С) и (D).

2. Установите и удерживайте вытяжной штуцер (Е) на месте.

3. Установите винты (С) и (D) и затем затяните винты (А), (В), (С) и (D).

4. Установите адаптер (F) для шланга 64 мм
