Столы подачи и разгрузки являются регулируемыми, чтобы можно было настроить их параллельность

и нахождение в одной плоскости. Предварительно это настроено на заводе-изготовителе. Если после

строгания или обработки торцев заготовки потребуется регулировка, следуйте инструкциям ниже:

1. Опустите стол подачи в его самое нижнее положение.

2. Поместите угольник на стол разгрузки поперек строгального вала и проверьте параллельность.

3. Угольник должен лежать ровно на столе разгрузки, а режущие кромки должны касаться

угольника с обеих сторон, у передней и задней стороны стола возле упора.

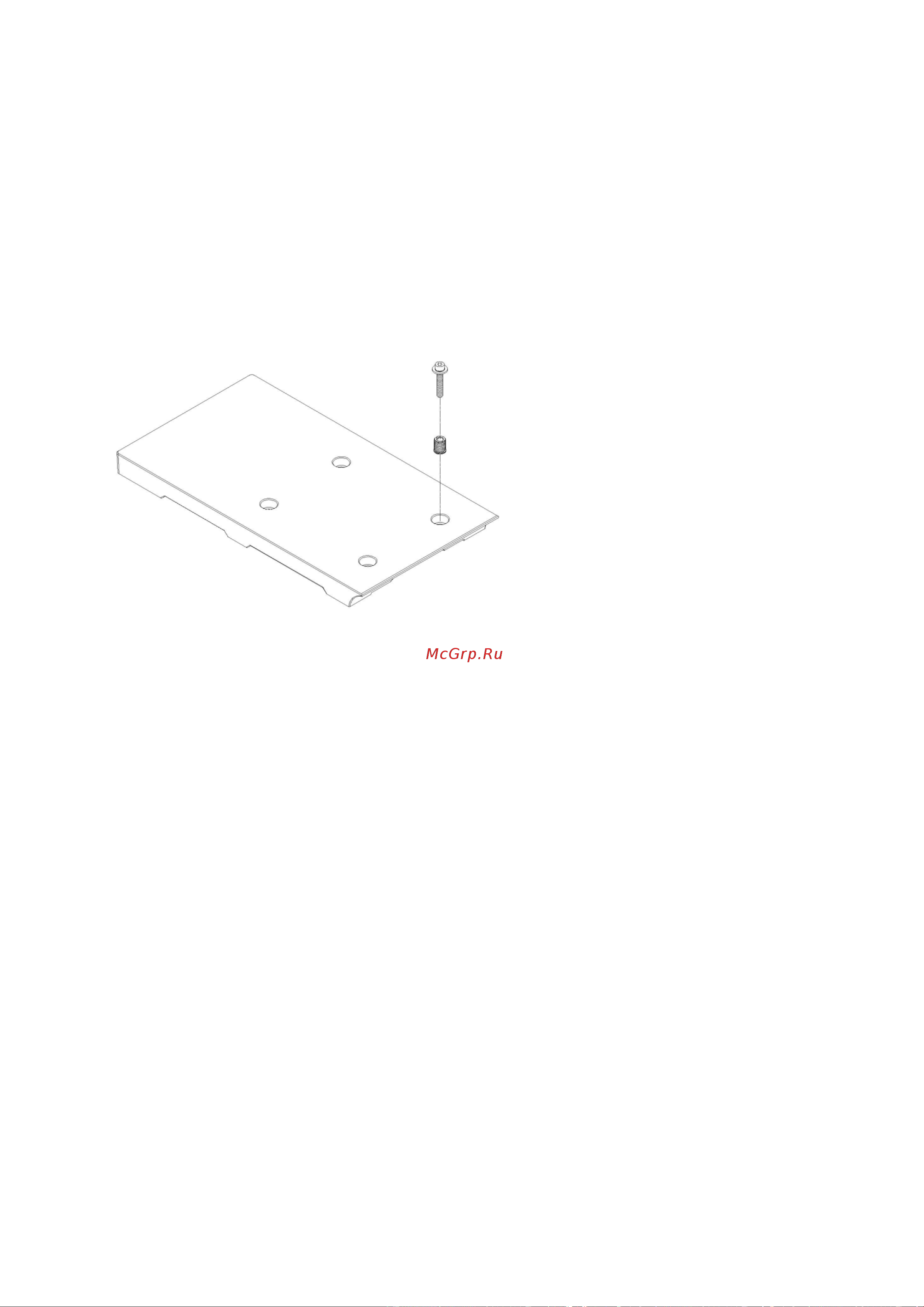

4. Если стол разгрузки не выровнен (не параллелен) со строгальным валом, удалите и/или

ослабьте винты и шайбы стола, чтобы появился доступ к регуляторам уровня.

5. При помощи шлицевой отвертки поверните регуляторы, чтобы выровнять стол со строгальным

валом.

6. После выравнивания, установите на место шайбы и винты.

7. Двигайте угольник прямо по столу разгрузки, строгальному валу и столу подачи.

8. Поднимите стол подачи так, чтобы он только касался угольника.

9. Если требуется настройка, используйте вышеуказанную процедуру для выравнивания (в одной

плоскости и параллельности) стола подачи.

Примечание: данные настройки при необходимости могут быть проведены в несколько ходов.

РЕГУЛИРОВКА ОПОРЫ УДЛИНЕНИЯ СТОЛА ПОДАЧИ/РАЗГРУЗКИ ДЛЯ JSJ-8SH И JSJ-10SH

Столы подачи и разгрузки являются регулируемыми. Удлинения столов подачи и разгрузки тоже

регулируемые. Они откалиброваны на заводе-изготовителе. Если потребуется настройка, следуйте

инструкциям ниже.

1. Ослабьте фиксаторы (А) и полностью раздвиньте удлинение, затем затяните фиксаторы (А).

2. Поместите линейку на стол и на удлинение стола. Удлинение стола должно быть идеально

вровень или слегка ниже плоскости стола.

3. Чтобы поднять удлинение, используйте прилагающийся ключ, чтобы ослабить винт (В) снизу

удлинения на требуемую величину, затем затяните винт (С) вверху удлинения. (1 поворот = 0,8

мм).

4. Чтобы опустить удлинение, используйте прилагающийся ключ, чтобы ослабить винт (С) вверху
