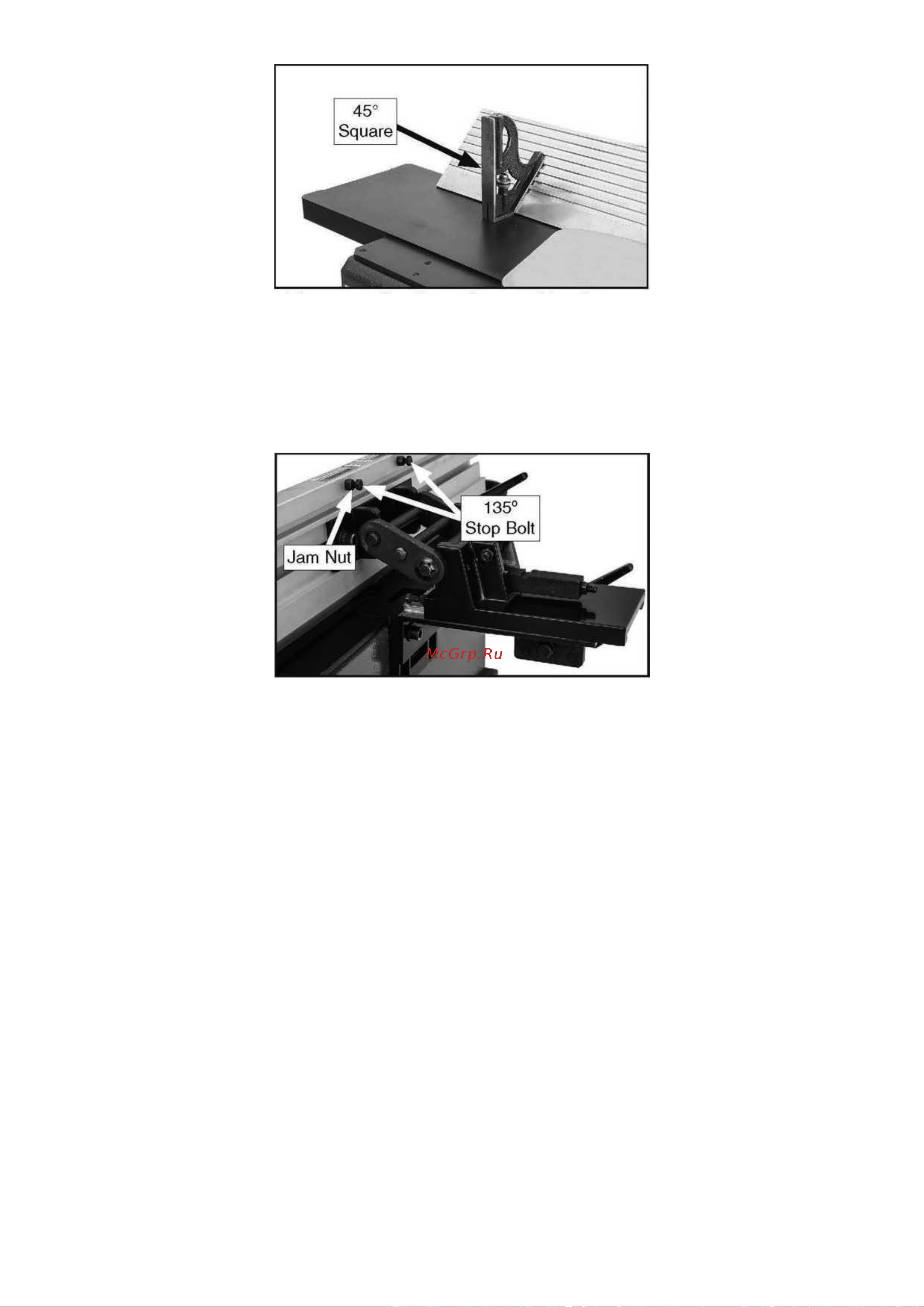

Рисунок 31. Проверка упора на 45° наружу (135°).

- Если параллельный упор отклоняется от стола на 135°, наружный упор установлен правильно. Установите

ограничительный блок на место, поверните ограждение на 90° и затяните ручку наклона ограждения.

- Если ограждение не отклоняется от стола на 135°, выполните шаги 5-6, чтобы правильно установить упор наружу.

5. Уперев наружный стопорный болт в кронштейн параллельного пора, отрегулируйте длину стопорного болта до

тех пор, пока параллельный упор не станет на 135°, затем затяните стопорную гайку (см. рисунок 32).

Рисунок 32. Настройка параллельного упора под углом 135°.

6. Установите ограничительный блок на место, установите параллельный упор под углом 90° и затяните фиксатор

наклона параллельного упора.

ВНИМАНИЕ ! Регулярно проверяйте точность каждой настройки с помощью комбинированного треугольника и при

необходимости перенастраивайте.

УСТАНОВКА ГЛУБИНЫ РЕЗАНИЯ

Глубина резания на фуговальном станке влияет на количество материала, удаляемого с нижней части заготовки

при прохождении через режущий вал станка.

Глубина резания устанавливается путем регулировки высоты подающего стола относительно ножей режущего

вала в верхней точке и выходного стола.

НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ

Прецизионная прямая кромка 24"- 1 шт.

Шестигранный ключ 3 мм - 1 шт.

Ключ с открытым концом 10 мм - 1 шт.
