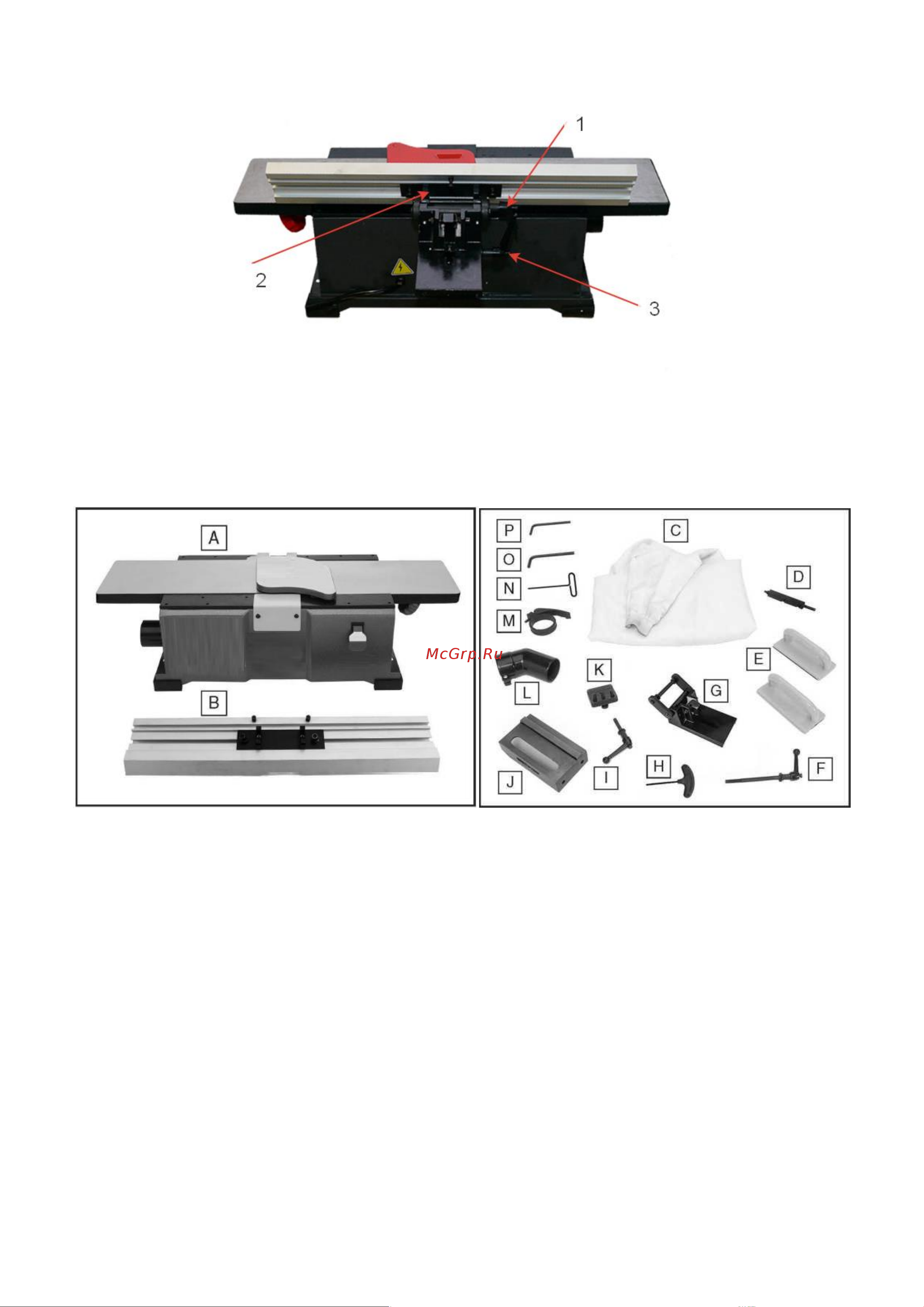

1. Рукоятка наклона параллельного упора

2. Кронштейн крепления параллельного упора

3. Рукоятка фиксации параллельного упора

5. КОМПЛЕКТ ПОСТАВКИ

Рисунок 6 Рисунок 7

Полный комплект поставки фуговального станка указан на рисунках 6 и 7:

A. Фуговальный станок - 1 шт.

B. Параллельный упор - 1 шт.

C. Мешок для сбора пыли – 1шт.

D. Регулировочный блок – 1 шт.

E. Толькатель – 2 шт.

F. Ручка для наклона параллельного упора - 1 шт.

G. Кронштейн параллельного упора - 1 шт

H. Т-образная рукоятка Torx Driver T-30 – 1 шт.

I. Фиксирующая ручка параллельного упора – 1 шт.

J. Опора параллельного упора – 1 шт.

K. Фиксирующая пластина (в сборе) – 1 шт.

L. Патрубок аспирации опилок – 1 шт.

M. Зажим для мешка сбора пыли – 1 шт.

N. Шестигранный ключ с Т-образной ручкой 4 мм – 1

шт.

O. Шестигранный ключ 6 мм – 1 шт.

P. Шестигранный ключ 5 мм – 1 шт.

Крепежные винты и стопорные шайбы (не показано):

- Винты с заглушкой M8-1.25 x 20 2

- Стопорные шайбы 8 мм 2

- Винты с заглушкой M6-1 x 20 2

- Стопорные шайбы 6 мм 2
