W0103FL

ООО «ХАРВИ РУС» 105082, г. Москва, Спартаковская пл., д. 14, стр.3, этаж 2, ком. 9

www.harvey-rus.ru Тел. 7 (800) 500-27-83, 7 (495) 120-17-42 email: support@harvey-rus.ru

5.14.

Регулировка выводного стола по высоте

Выводной стол должен быть на одном уровне с ножами, когда они находятся в верхней мёртвой точке. Данная регулировка

выполняется на заводе-изготовителе, но должна проверяться снова перед началом эксплуатации фуговального станка. Данная

регулировка также должна выполняться всякий раз при проведении технического обслуживания режущего вала или ножей.

Регулировка выводного стола по высоте

1. Поставить поверочную линейку на выводной стол так, чтобы она проходила по режущему валу.

2. Поворачивать шкив режущего вала до тех пор, пока один из ножей не окажется в верхней мёртвой точке (ВМТ), как показано

на рис. 17.

3. Поднимать или опускать выводной стол до тех пор, пока нож слегка не коснётся поверочной линейки (рис. 18).

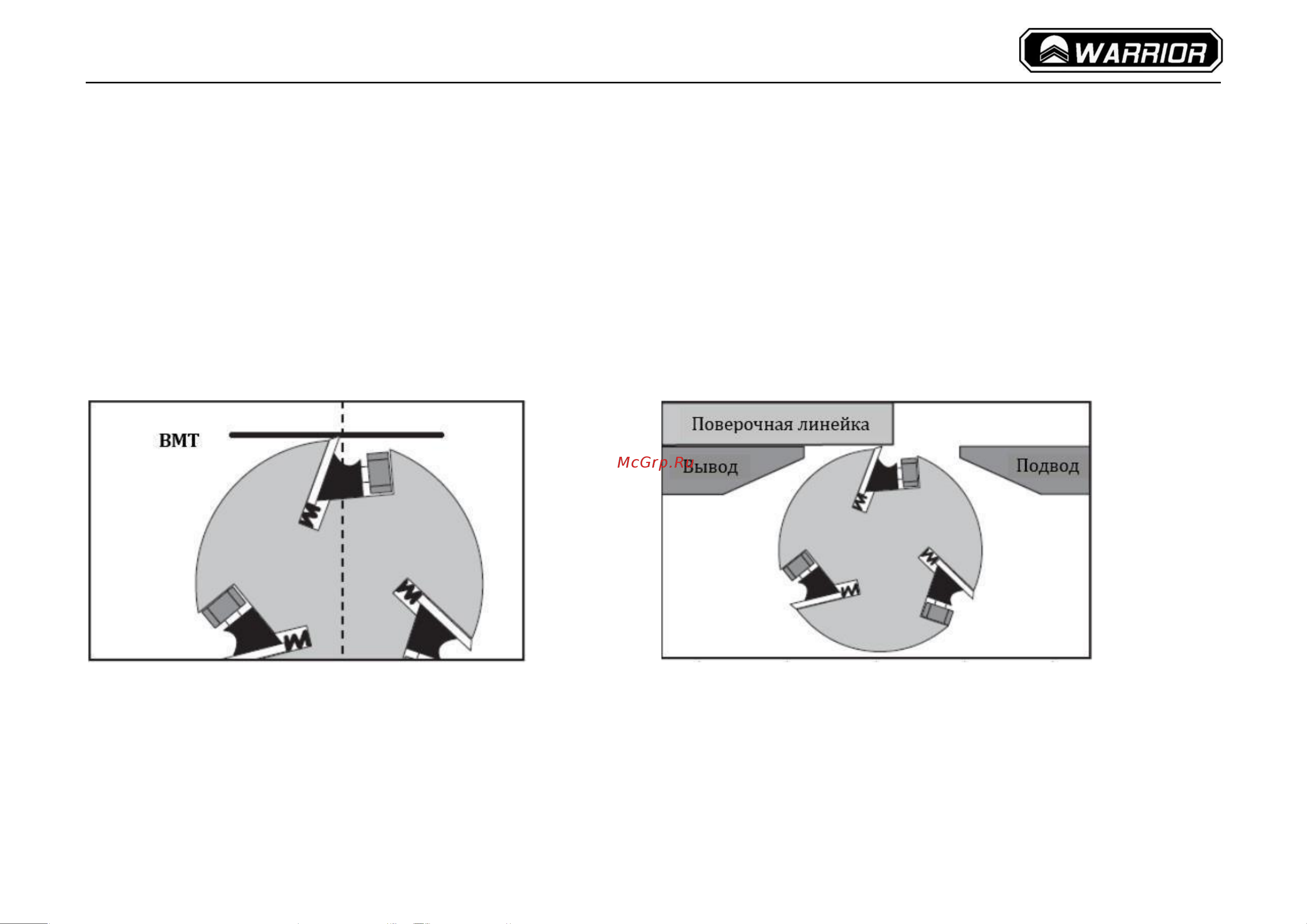

Рис. 17 Нож режущего вала в ВМТ

Рис. 18. Использование поверочной линейки для

выравнивания выводного стола по высоте с ножом в ВМТ
