7.6.

Регулировка прижимных планок

Прижимные планки столов предназначены для устранения повышенного люфта при перемещении столов. Планки также

обеспечивают плавность и лёгкость перемещения столов вверх и вниз.

Регулировка прижимных планок столов

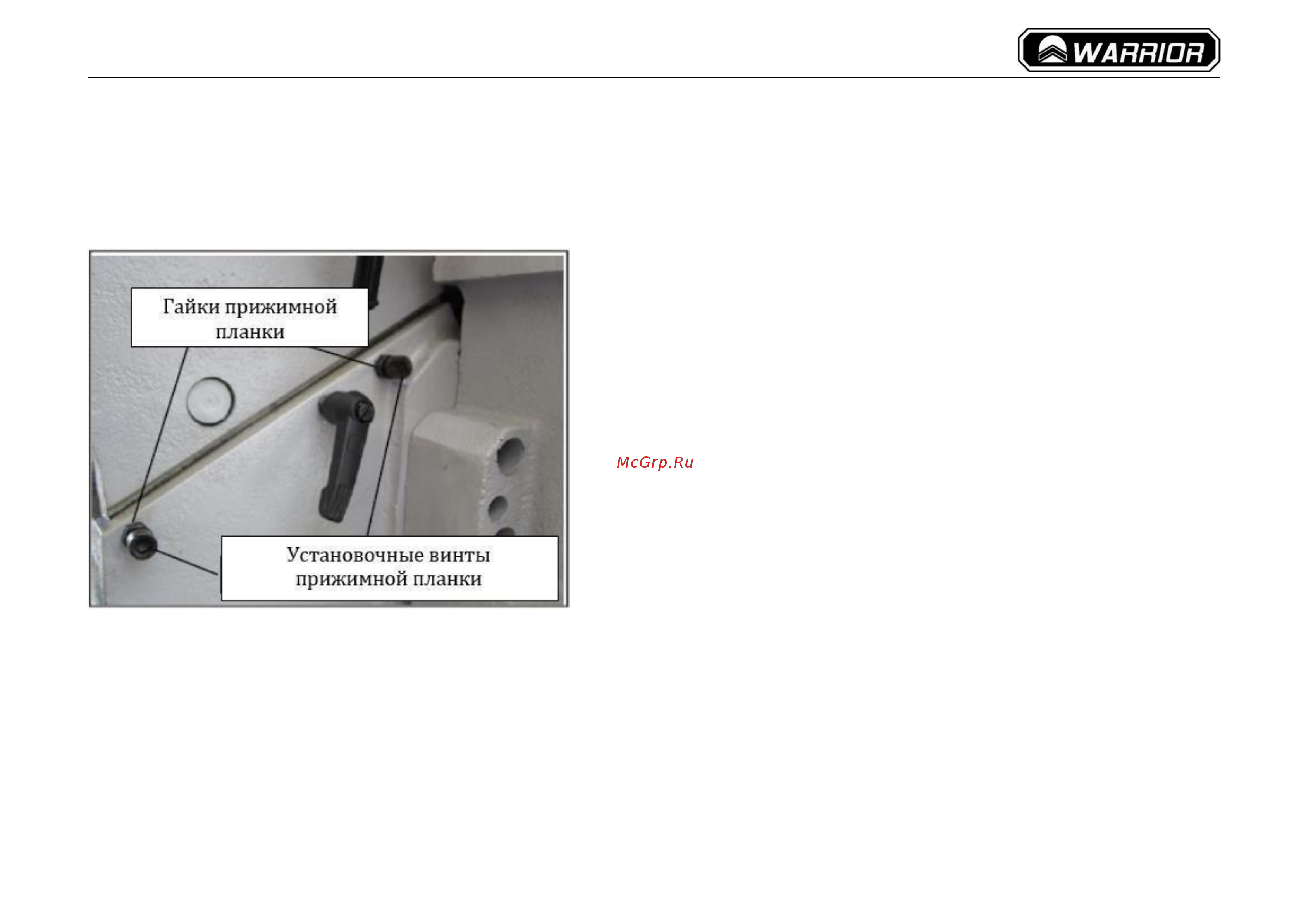

Рис. 30. Органы регулировки прижимных планок

выводного стола

1. Ключом 10 мм ослабить две гайки прижимной планки выводного стола

сбоку на основании фуговального станка (рис. 30).

2. Шестигранным ключом 3 мм равномерно затянуть установочные

винты прижимной планки, совершая малое количество оборотов, затем

проверить стол, переместив его вверх и вниз. По мере необходимости

производить регулировку установочными винтами до тех пор, пока

трение при перемещении стола не сбалансируется между минимальным

люфтом и лёгкостью перемещения.

Примечание: более затянутые прижимные планки уменьшают люфт, но

затрудняют регулировку столов.

3. Повторить шаги 1-2 с другим столом.

4. Отрегулировать выводной стол по высоте, как изложено

в п. «Регулировка выводного стола по высоте».
