Регулировка отводящего стола по высоте

ВНИМАНИЕ! При выполнении данной операции станок должен быть отсоединен от сети. Ножи очень острые, следует

соблюдать осторожность при выполнении работ рядом с режущим валом.

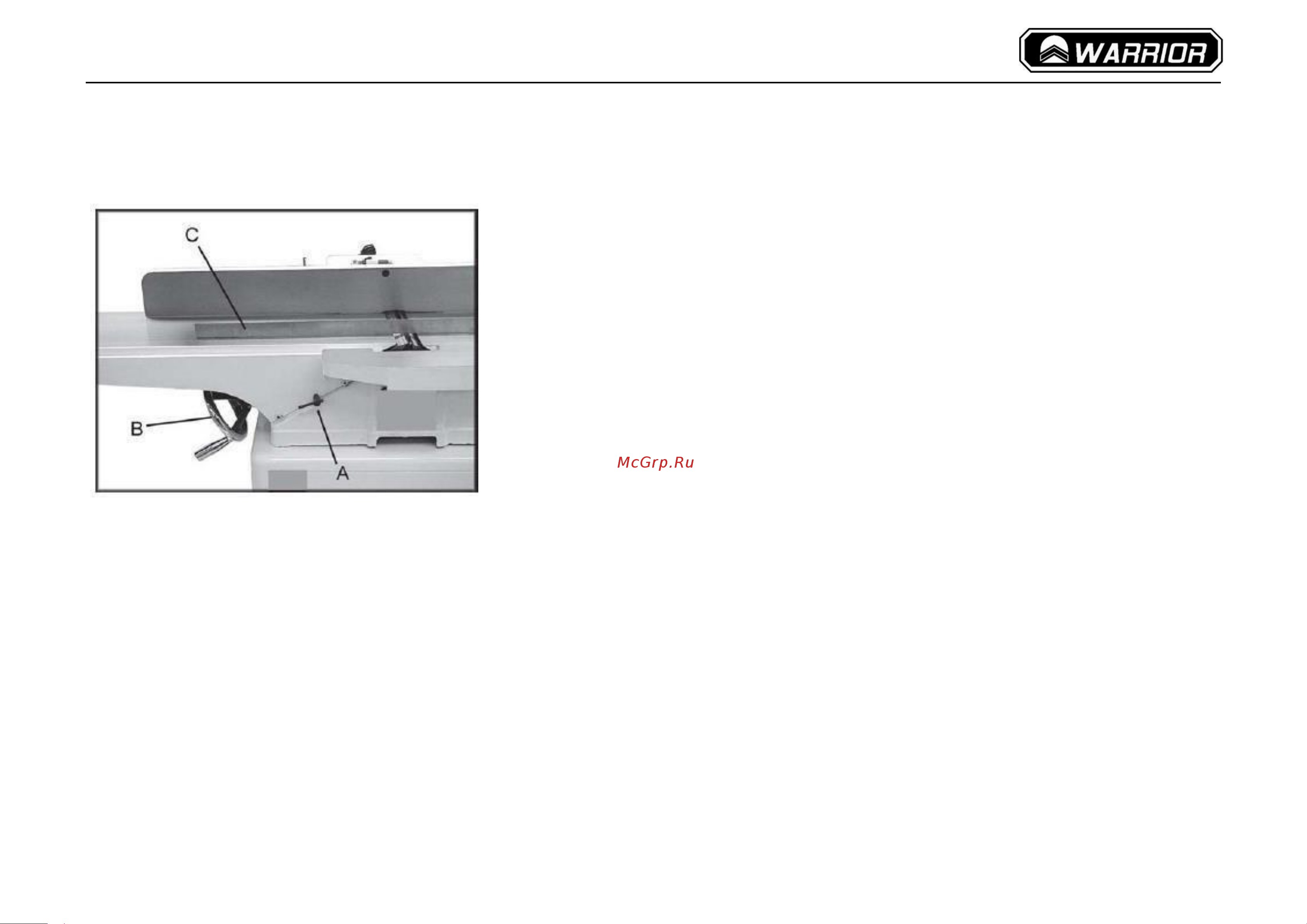

Рис. 15

Для выполнения большинства операций фугования поверхность отводящего стола должна быть на уровне режущей кромки ножей

режущего вала в самой высокой точке. Кромки ножей должны выступать из режущего вала на равном расстоянии.

Отводящий стол и режущий вал регулируются на заводе-изготовителе и дальнейшей регулировки не требуют. Однако регулировка

может сбиться во время транспортирования, перед вводом в эксплуатацию необходимо проверить отводящий стол. Регулировку

выполнить следующим образом:

1. Поставить поверочную линейку (Рис. 15 С) на отводящий стол через режущий вал.

2. Поворачивать режущий вал за шкив до тех пор, пока один из ножей не станет в верхнюю мертвую точку (ВМТ).

3. Ослабить винт фиксации стола (Рис. 15 А) и поднять отводящий стол на высоту первого ножа вращением маховичка (Рис. 15

В). При вращении маховичка против часовой стрелки стол будет подниматься, по часовой стрелке – опускаться. Поставить

поверочную линейку на стол и режущий вал (Рис. 15 С).

4. Положение стола и поверочной линейки будет таким, как показано на (Рис. 16). При работе с линейкой рябом с режущим

валом необходимо соблюдать осторожность, чтобы не повредить ножи.
