W0109D

ООО «ХАРВИ РУС» 105082, г. Москва, Спартаковская пл., д. 14, стр. 3, этаж 2 ком. 9

www.harvey-rus.ru Тел. 7 (800) 500-27-83, 7 (495) 120-17-42 email: support@harvey-rus.ru

Регулировка упора под 45° наружу

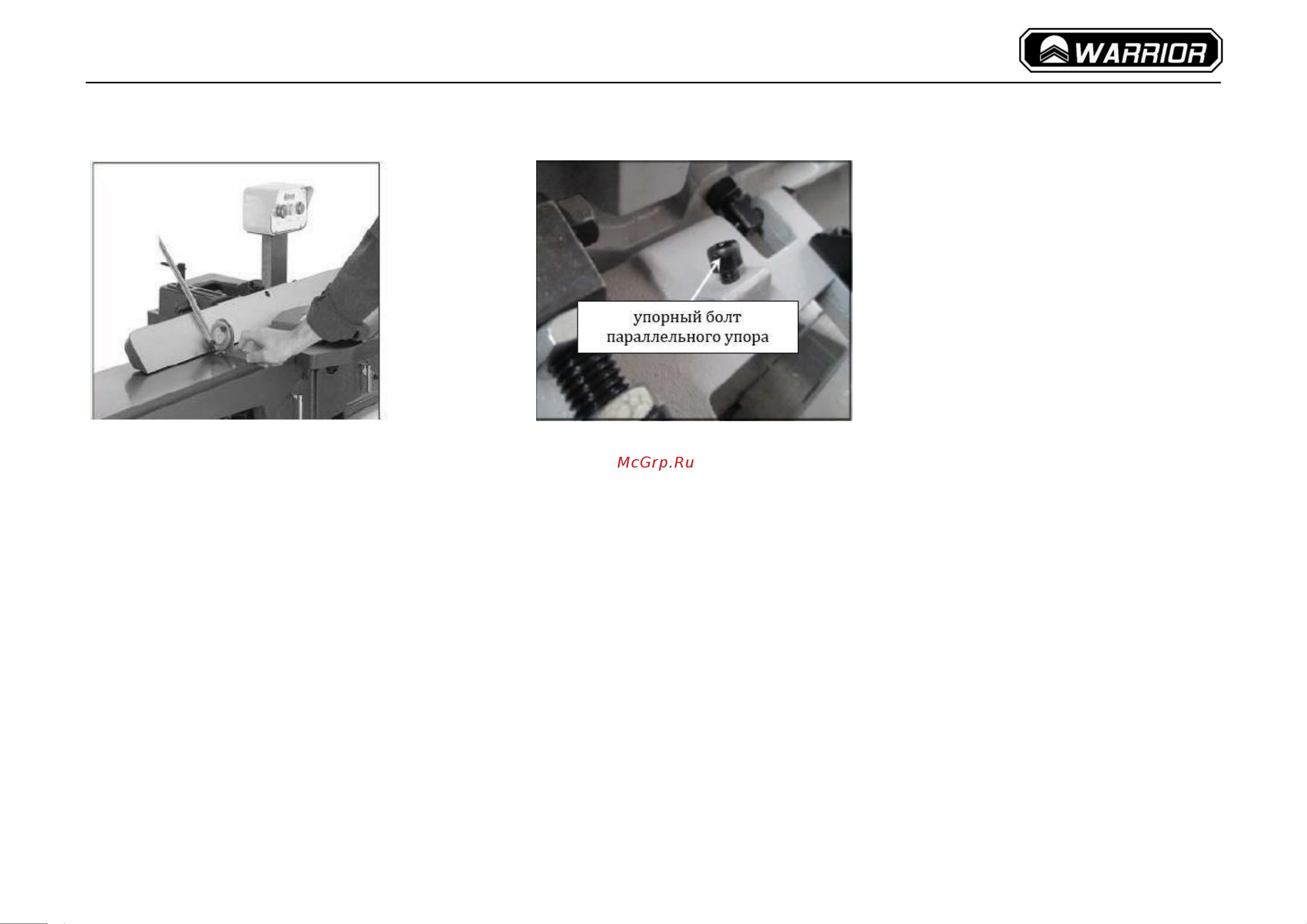

Рис. 23 Рис. 24

Примечание: при выполнении регулировки параллельного упора слегка поднять его после ослабления фиксирующей рукоятки во

избежание нанесения царапин на стол.

1. С помощью малковочного угольника под 135° отрегулировать параллельный упор в положение под 135° (45° наружу), как

показано на Рис. 23.

2. Производить регулировку упорного болта параллельного упора под 45° наружу до его соприкосновения с обратной стороной

параллельного упора, как показано Рис. 24.
