5. Когда отводящий стол и первый нож (или режущая пластина) будут на одной высоте, затянуть винт фиксации стола.

После регулировки отводящего стола дальнейшая регулировка режущего вала не потребуется, пропустить операции 6-9.

Параллельность ножей и отводящего стола регулируется следующим образом:

6. Положить поверочную линейку впереди отводящего стола и проверить, чтобы нож был на одной высоте впереди стола и в

задней его части.

7. Если нож выше или ниже в одной из точек, ослабить болт прижимной планки режущего вала (Рис. 17 А), вращая по часовой

стрелке, глядя от подающего стола.

8. Поставить калибр для регулировки ножа (Рис. 17 В) на режущий вал поверх ножа. Прижимными винтами через отверстия

для доступа к ним (Рис. 18), вращая их, поднять или опустить нож. После регулировки нож должен слегка касаться среднего

выступа приспособления для регулировки ножей. Повторить операции 7-8 по остальным ножам.

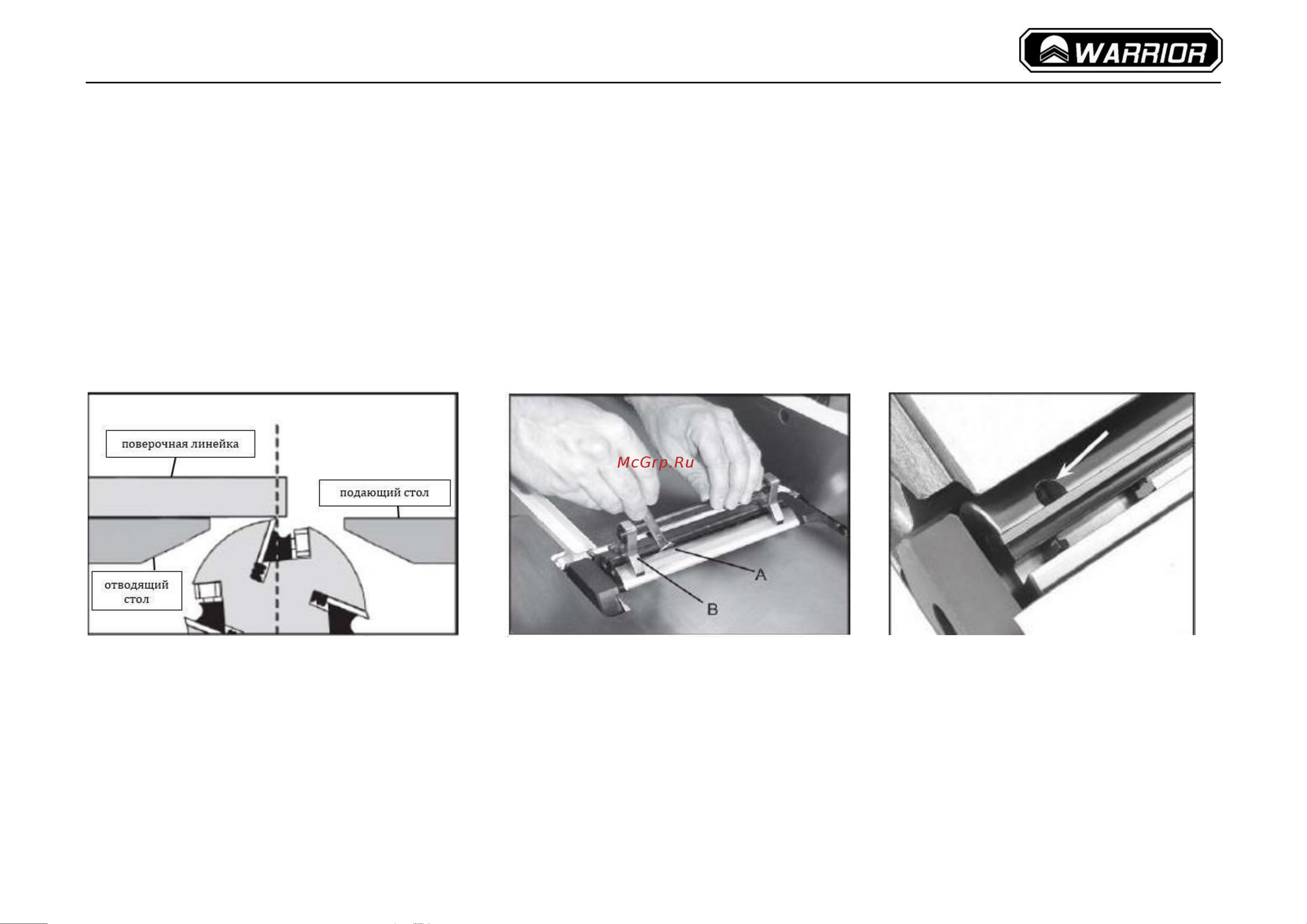

Рис. 16 Рис. 17 Рис. 18

Регулировка

Регулировка упора 90° для параллельного упора

Примечание: при выполнении регулировки параллельного упора слегка поднять его после ослабления фиксирующей рукоятки во

избежание нанесения царапин на стол.
