Регулировка упора под 45° вовнутрь

1 – упорная колодка параллельного упора

2 – установочный винт

3 – кронштейн параллельного упора

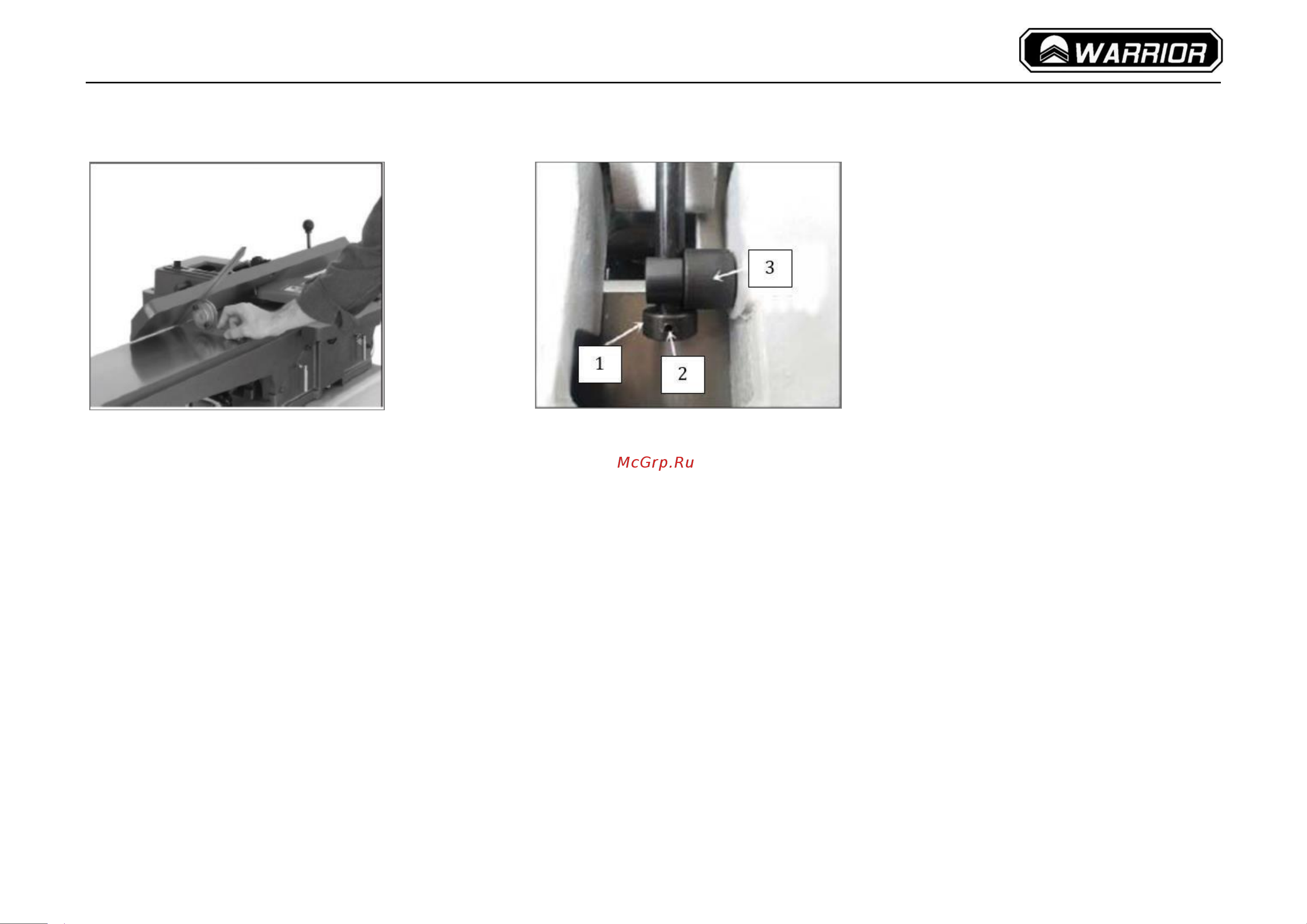

Рис. 21 Рис. 22

Примечание: при выполнении регулировки параллельного упора слегка поднять его после ослабления фиксирующей рукоятки во

избежание нанесения царапин на стол.

1. Угольником под 45° отрегулировать параллельный упор в положение под 45° вовнутрь, как показано на Рис. 21.

2. Ослабить установочный винт на упорной колодке параллельного упора, как показано на Рис. 22.

3. Производить регулировку упорную колодку параллельного упора до тех пор, пока она не соприкоснется с обратной стороной

кронштейна параллельного упора.

4. Затянуть установочный винт упорной колодки параллельного упора, ослабленную на операции 2.
