6. Удерживать режущий вал от проворота, зафиксировав его шкив и водить камнем вперед-назад поперек стола.

7. Таким же способом обработать остальные ножи.

После заточки ножей. Если они все еще не обеспечивают надлежащее резание, то попытка произвести их дальнейшую заточку

вызовет образование второго скоса на кромке. В этом случае ножи следует заменить другим комплектом.

Рекомендуется иметь под рукой второй комплект ножей, а первый после замены на новый комплект необходимо отдать на

профессиональную заточку.

Снятие режущего вала

Внимание! Ножи очень острые. Проявлять крайнюю осторожность при их очистке и замене, в противном случае можно

нанести себе тяжелую травму.

Весь узел режущего вала можно снять для очистки или замены ножей или подшипников. НА некоторых предприятиях имеются

запасные режущие валы со сменными ножами, которые используются во время ремонта первого режущего вала.

Для снятия режущего вала с подшипниками, шпильками и корпусом со станины станка выполнить следующее:

1. Отсоединить станок от сети.

2. Снять узел параллельного упора, ограждение режущего вала и ремня.

3. Снять клиновый ремень со шкива режущего вала.

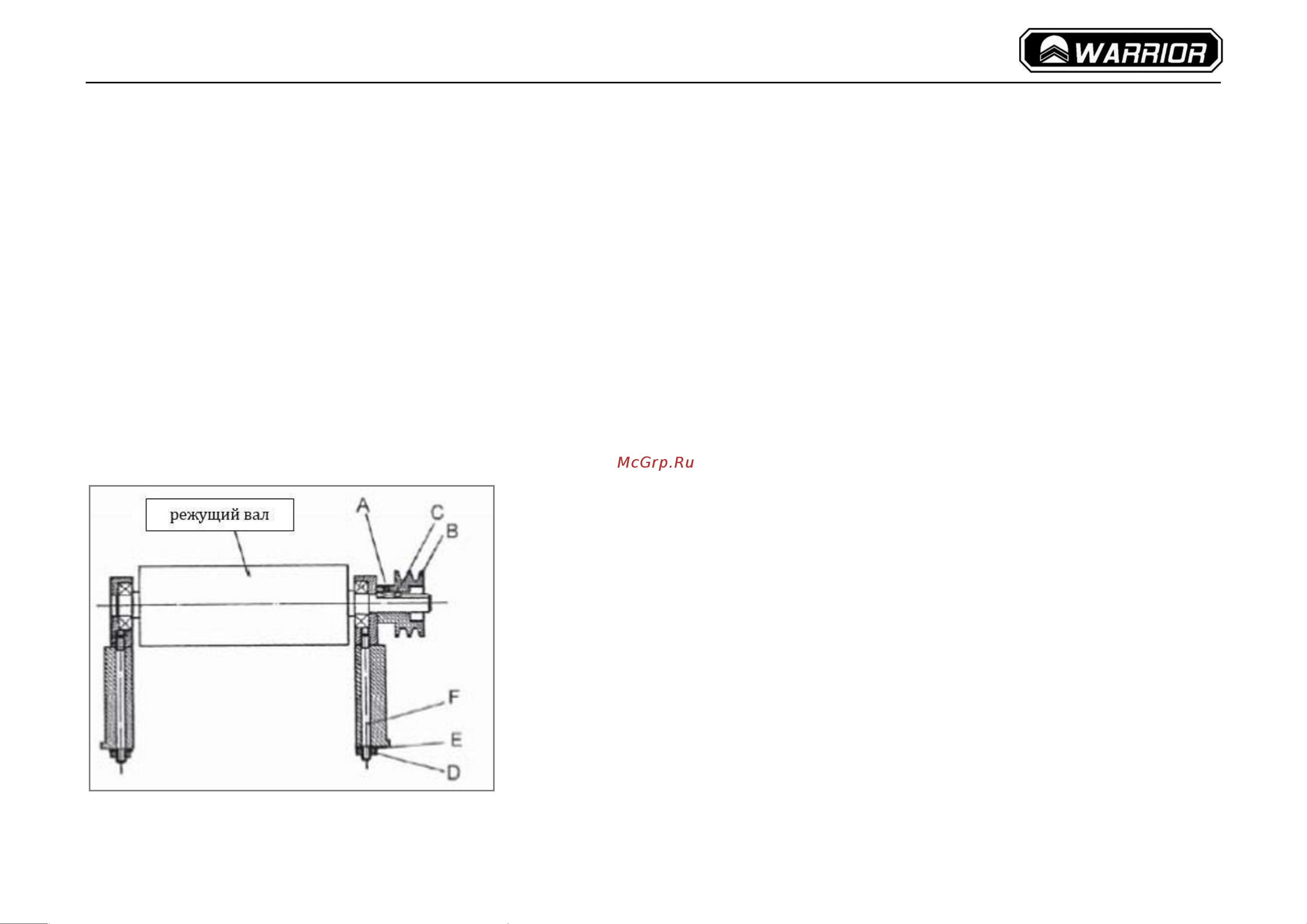

4. Ослабить установочный винт (Рис. 35, А) шестигранным ключом и снять

шкив режущего вала (Рис. 35, В) и шпонку (Рис. 35, С).

5. Отвернуть гайки (Рис. 35, D) и снять пружинные шайбы (Рис. 35, Е).

6. Поставить узел прямо. Шпильки (Рис. 35, F) будут все еще ввернуты в

корпуса подшипников.

7. Перед заменой режущего вала полностью очистить гнезда и корпуса

подшипников от опилок и смазки.

8. Для монтажа режущего вала повторить вышеуказанные операции в

обратном порядке.

Рис. 35
