Модули для систем управления Logamatic 4000 - Оставляем за собой право на изменения!

Монтаж модулей в системе управления Logamatic 42114

4.2 Расположение модулей в системе управления

Дополнительные модули можно устанавливать в любой

свободный разъем (1-2). При этом обратите внимание, что

схема питания модулей последовательная от модуля

к модулю. Для целесообразной и логичной нумерации

отопительных контуров устанавливайте модули по порядку

слева направо (разъем 1-2).

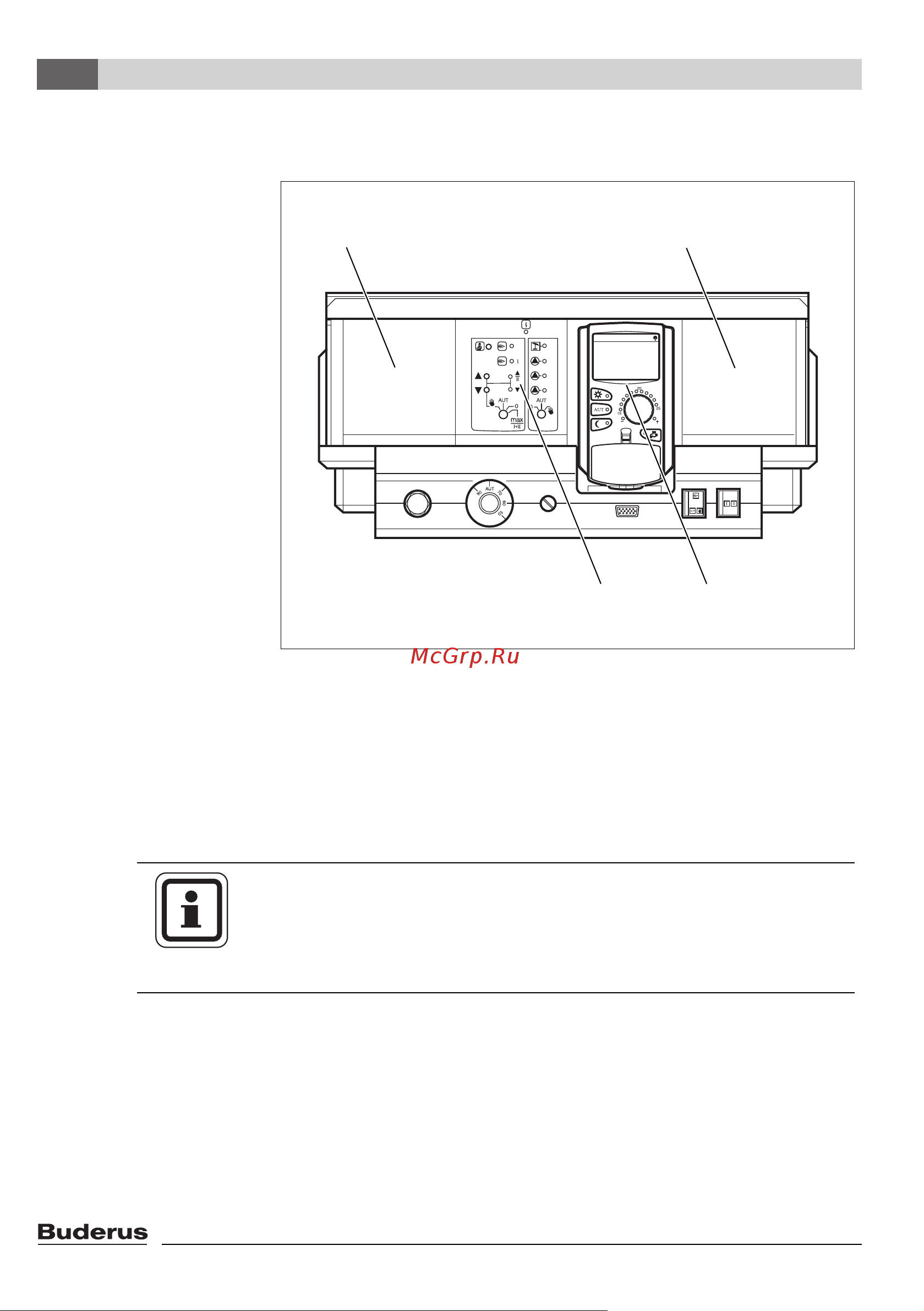

Рис. 13 Расположение разъемов

1 Разъем 1

2 Разъем 2

3 Разъем B за пультом управления MEC2

4 Разъем A для центрального модуля ZM422

(стандартное исполнение)

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

В разъем A ( Рис. 13, [4]) устанавливается центральный

модуль ZM422, в разъем B (

 Рис. 13, [3]) устанавливаются

модуль-контроллер CM431 и пульт управления MEC2.
