РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ГАЗОАНАЛИЗАТОРА ВЗРЫВООПАСНЫХ И ТОКСИЧНЫХ ГАЗОВ

СИГНАЛ-44

В данном разделе сверху прописано наименование измеряемого вещества, его

текущее значение, с учетом калибровочного коэффициента и величина, в которой

проводится измерение.

Настройку показаний можно проводить по двум основным принципам:

1) Умножение на коэффициент (усиление сенсора в диапазоне от 0% до 255%).

Данная опция позволяет скорректировать показание, если оно отличается от

эталонного в не нулевой точке.

(Пример: на сенсор подается газ метан с документированной концентрацией 10 %

НКПР, но газоанализатор информирует, что в смеси 8 % НКПР. При этом в графе

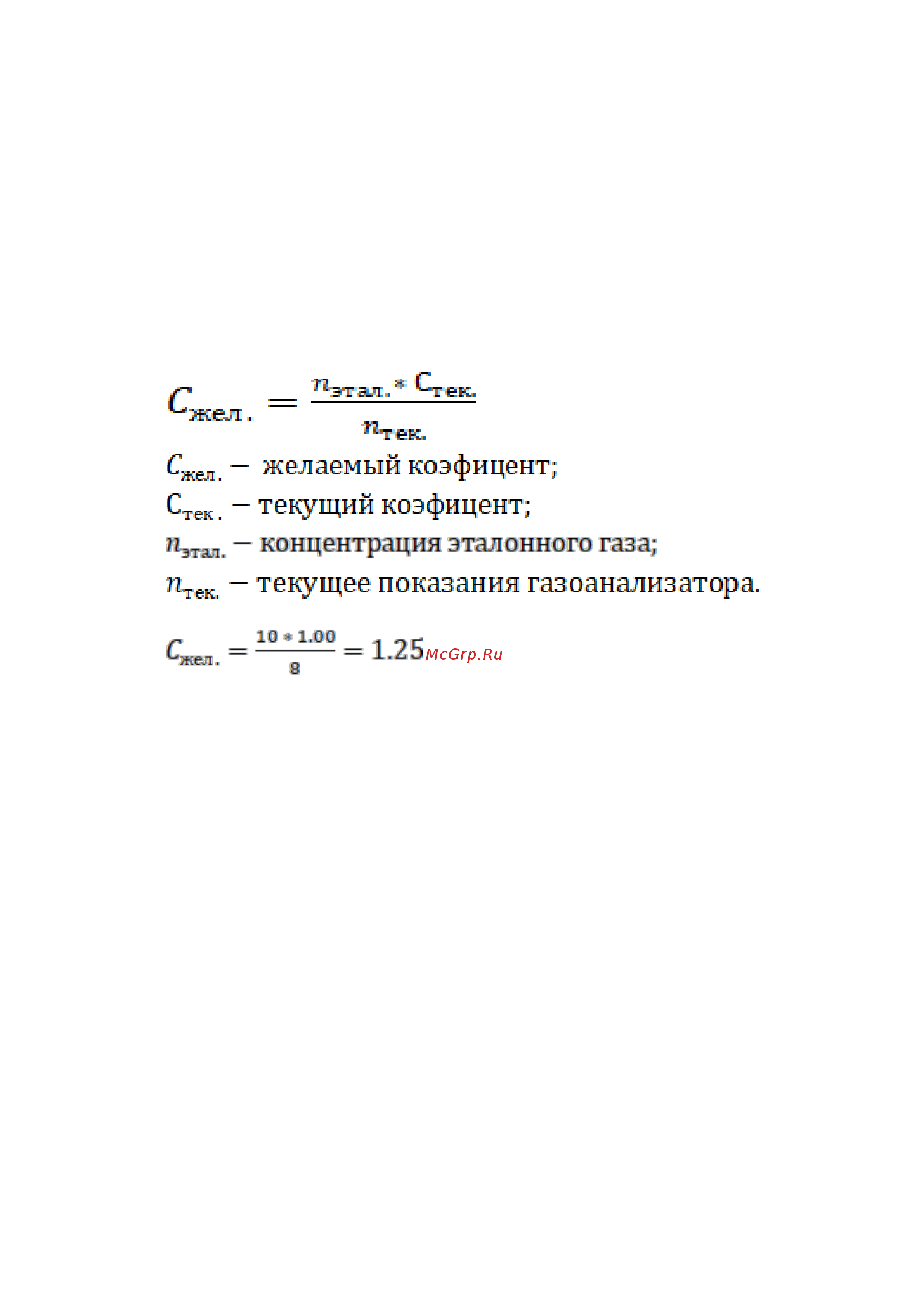

усиление стоит 1.00 (без усиления). Воспользовавшись формулой

, где

, можно посчитать, что для 10 % необходимо

выставить коэффициент усиления на 1.25 (т.е. добавить 25 %)

2) Смещение начального значения измерения (коррекция нуля или начальной среды).

Если после полного прогрева сенсоров (более 5-10 минут) в нейтральной среде (в

среде с полным отсутствием калибруемого вещества) газоанализатор показывает

минимальное, но отличное от нуля значение, то имеет смысл воспользоваться

данным пунктом.

Для автоматической подстройки значений в нейтральной среде несколько раз

нажмите на кнопку «AUTO», в графе «Корр. Нуля», появится значение, отличное

от 0, а в верхней строке значения газа будет выставлен нуль.

Если вам необходимо откалибровать сенсор, в естественной среде не равный нулю

(CO

или O

), то следует воспользоваться ручной корректировкой с помощью

стрелок управления. (В данных условиях пользоваться кнопкой «AUTO»

запрещено.)

3) Отключение сенсора при сбое или отказе.

Для отключения сенсора нажать на красную кнопку «Откл. сенсор») и сохранить.

Примечание: В версии ПО 2.0 для сенсора кислорода данная кнопка не

применяется.
