РУКОВОДСТВО ПО Э КСП Л У А ТАЦИИ Г АЗОАНА ЛИЗАТОРА ВЗ РЫВОО П АСНЫХ ПАРО В СИГНАЛ-4КМ

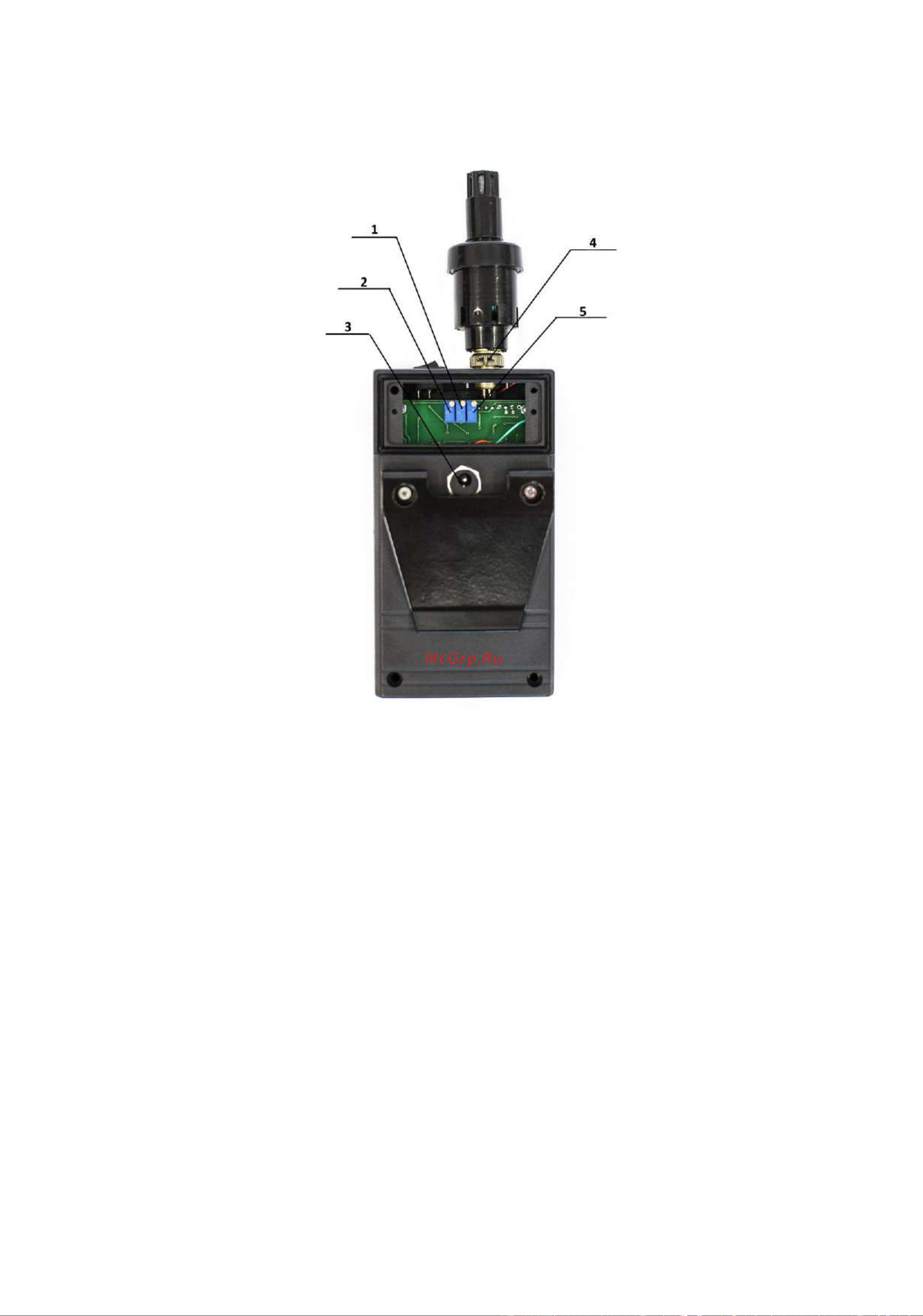

Рис.3. Вид газоанализатора СИГНАЛ-4КМ сзади со снятой крышкой.

1- многооборотный потенциометр для установки нуля прибора,

2 - многооборотный потенциометр для регулировки чувствительности по шкале НКПР,

3 - розетка для зарядки аккумуляторной батареи,

4 - крепёжную шайбу для подсоединения датчика к корпусу газоанализатора СИГНАЛ-

4КМ,

5 - многооборотный потенциометр для регулировки чувствительности канала измерения

объёмной концентрации кислорода.

Предупреждение: Датчик следует присоединять или отсоединять от разъёма

на корпусе газоанализатора только навинчивая (отвинчивая) крепёжную шайбу 4!

Ни в коем случае не пытайтесь крутить пластиковые детали корпуса

датчика – это может привести к обрыву соединительных проводов, расположенных

в корпусе датчика и выходу его из строя!
