Настоящее руководство по эксплуатации
описывает газонокосилку-райдер Husqvarna
с разворотом на месте. Райдер оснащен
четырехтактным двигателем с верхним
расположением клапанов.
Передача мощности от двигателя
осуществляется с помощью гидронасосов с
ременным приводом. Поток регулируется с
помощью поворота руля вправо и влево. При
этом регулируется скорость и направление.
12
4
14
11
10
15
9
8
7
6
1
5
13
2
3

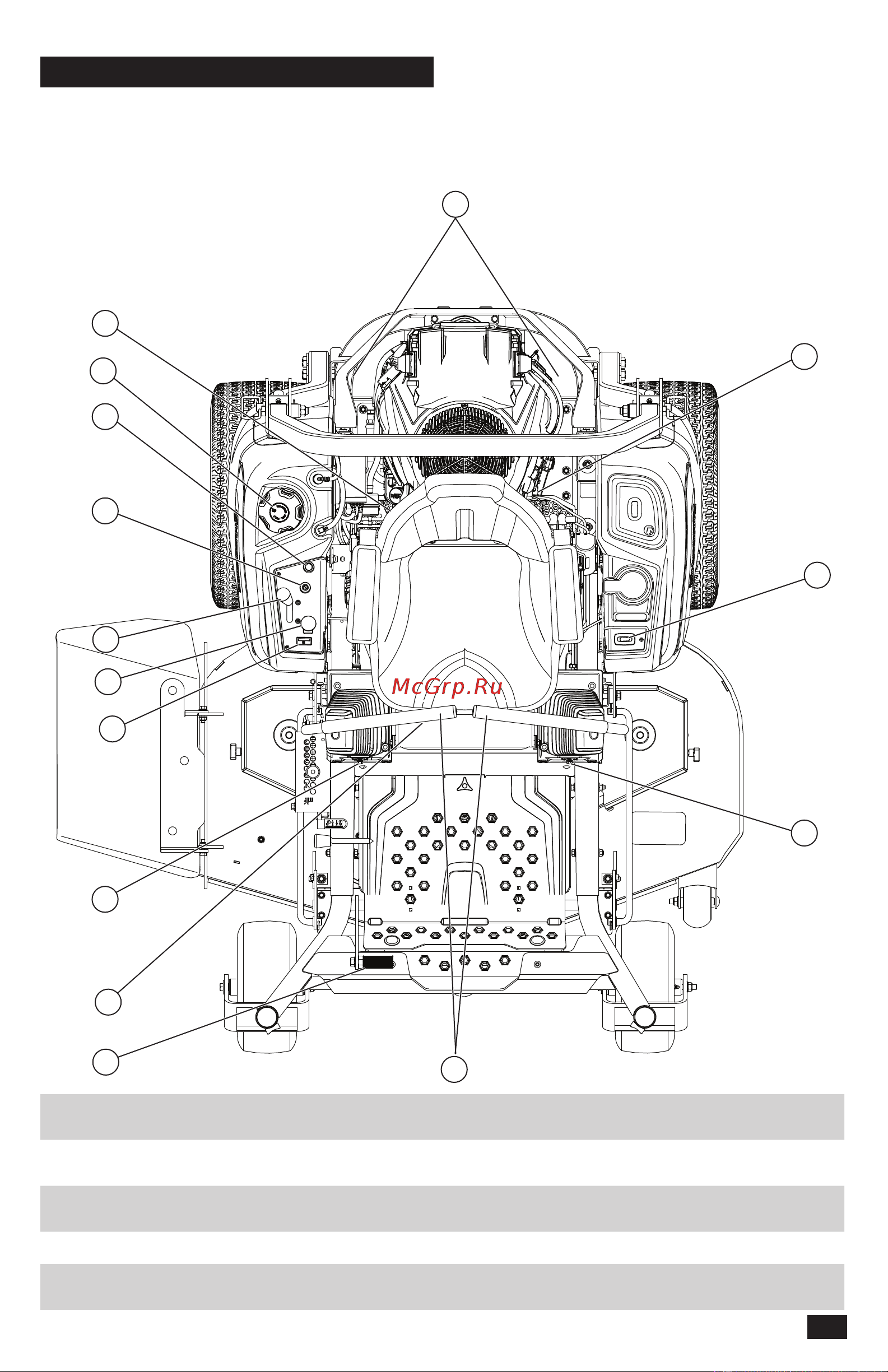

1.
Рычаги управления движени-
ем/стояночный тормоз
6. Предохранители 11. Выключатель ножей
2
Болт управления движением 7. Заслонка 12. Болт управления
движением
3.
Топливный бак 8. Ключ зажигания 13. Рычаг регулировки
сиденья
4.
Отсечной топливный клапан 9. Счетчик моточасов 14. Подъемник деки
5.
Гидровыключатель 10. Дроссель 15. Указатель уровня
топлива
13
ОРГАНЫ УПРАВЛЕНИЯ
