водонагреватели 7

Описание водонагревателя

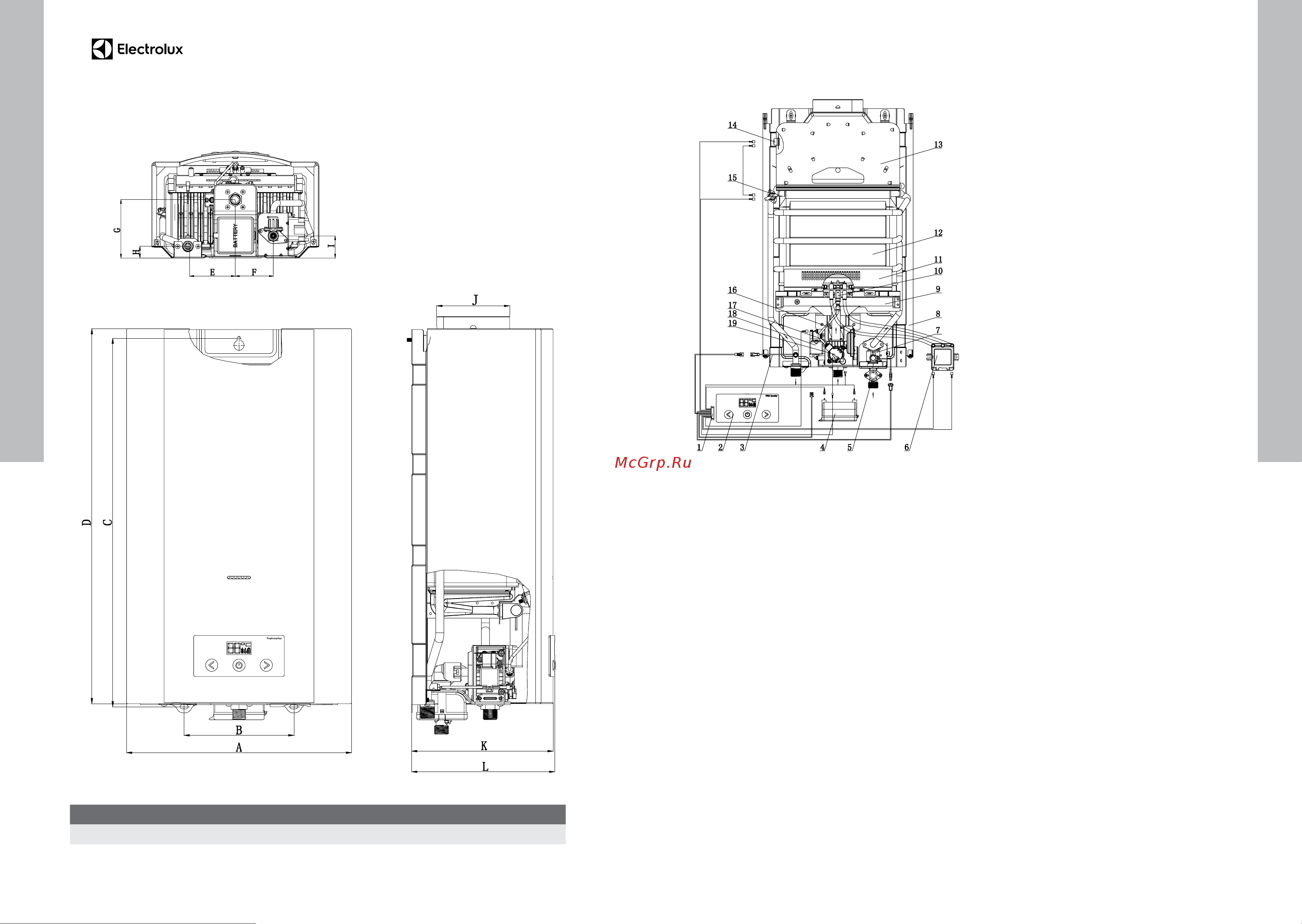

Размеры водонагревателя

Подключение горячей воды должно выполняться с помощью гибкой подводки.

Схема устройства водонагревателя

1. Разъем подключения дисплея

2. Дисплей

3. Датчик температуры

4. Блок батарей

5. Разъем подключения холодной воды

6. Блок управления

7. Датчик протока

8. Задняя панель

9. Горелка

10. Электроды розжига

11. защитная пластина от перегрева

12. Теплообменник

13. Дымоход

14. Термостат 80°

15. Термостат 77°

16. Газовая трубка

17. Газовый клапан

18. Малый пропорциональный клапан

19. Малый противопожарный клапан

Рис. 4

A B C D E F G H I J К L

330 160 540 550 93.5 75 115 23 44 ᴓ108 204 207
