12

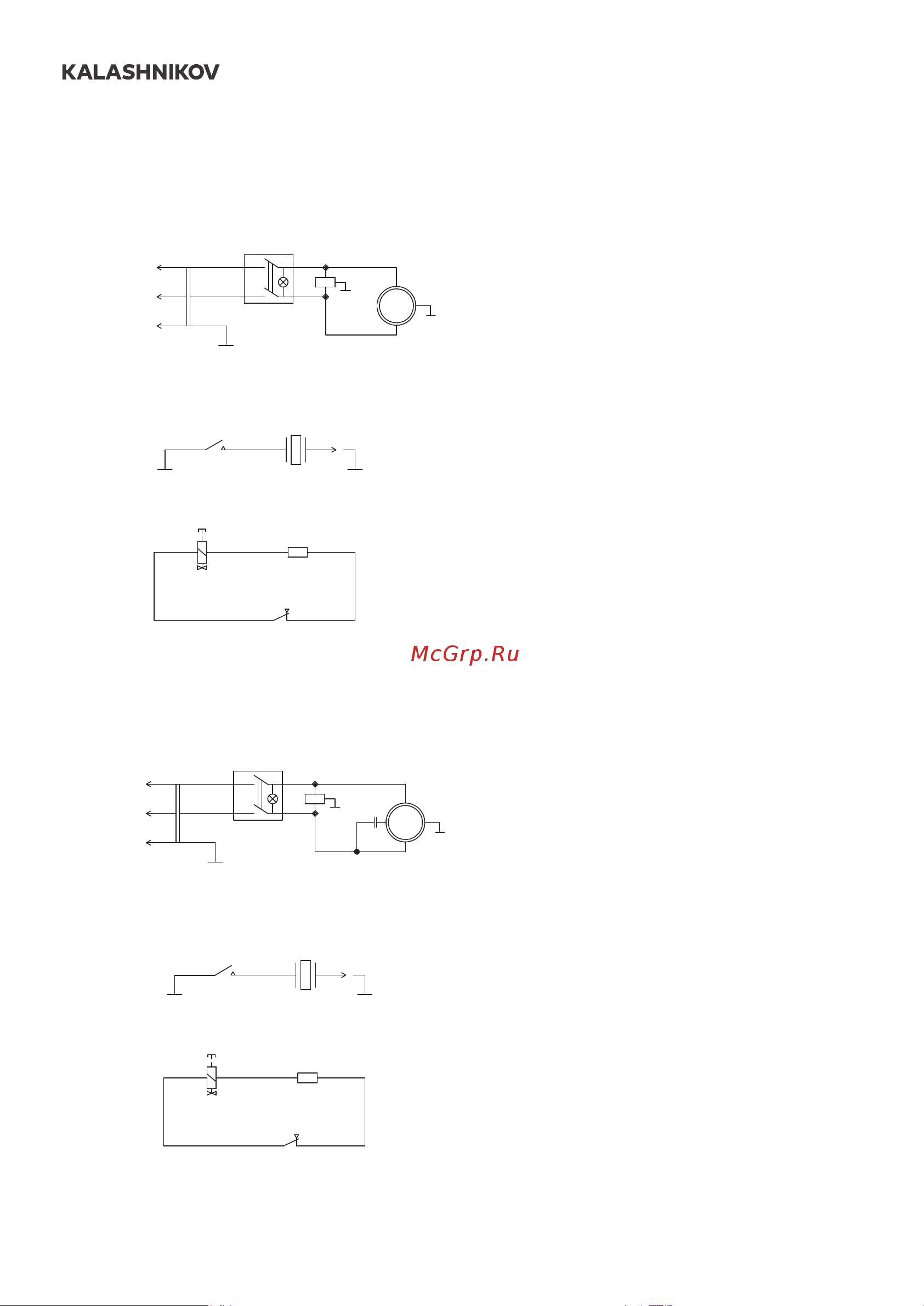

Электрическая схема
Схема электрическая принципиальная для моделей KHG-10, KHG-20
SА1 -cетевой выключатель;
YA1-электромагнитный клапан;
M1-электродвигатель;
SA2-пьезоэлектрический зажигатель;
BQ1-электрод зажигания;
G1-клапан безопасности;
S1-термопара;
SK1-защитный термостат.
SА1 -cетевой выключатель;
YA1-электромагнитный клапан;
M1-электродвигатель;
SA2-пьезоэлектрический зажигатель;
BQ1-электрод зажигания;
G1-клапан безопасности;
S1-термопара;
SK1-защитный термостат;
С1-конденсатор.
Схема электрическая принципиальная для моделей KHG-40, KHG-60, KHG-85
L
N
PE
~
22
0
-
2 30
В
S A 1
Y A 1
SА 2
B
Q
1
M1
M
~
S1
SK1
G1
SА1 -cетевой выключатель;
Цепь управления электродвигателем
Цепь зажигания
Цепь защиты от утечки газа и перегрева
YA1-электромагнитный клапан;
M1-электродвигатель;
SA2-пьезоэлектрический зажигатель;
BQ1-электрод зажигания;
G1-клапан безопасности;
S1-термопара;
SK1-защитный термостат.
S А 2
B Q1
S1
SK1
G1
L
N
PE
~
220
-
2 30В
YА 1
M1
M
~
C1
SА1 -cетевой выключатель;
Цепь управления электродвигателем
Цепь зажигания
Цепь защиты от утечки газа и перегрева
YA1-электромагнитный клапан;
M1-электродвигатель;
SA2-пьезоэлектрический зажигатель;
BQ1-электрод зажигания;
G1-клапан безопасности;
S1-термопара;
SK1-защитный термостат;
С1-конденсатор.
SА 1
