BGH-10М, BGH-20М

1. Блок управления

2. Винт 4х14

3. Выключатель клавишный

4. Клапан)

5. Клапан

6. Корпус

7. Крыльчатка

8. Подставка

9. Пьезоподжиг с электродом

10. Решетка задняя

11. Саморез 3,9х9,5

12. Саморез 3,9х10

13. Термопара

14. Термостат биметаллический

15. Трубка медная

16. Фиксатор кабеля

17. Фитинг

18. Форсунка

19. Кольцо уплотнительное

20. Шнур

21. Электродвигатель

22. Горелка

1

2

3

4

5

6

7

8

9

10

11

12

11

13

14

15

16

17

18

19

20

21

22

9

1:2.5

Листов 1

Лист 1

Масштаб

Масса

Лит.

Утв.

Н. контр.

Пров.

Т. контр.

Разраб.

Дата

Подп.

№ докум.

Лист

Изм

.

Справ. №

Перв. примен.

Подп. и дата

Инв. № дубл.

Взам. инв. №

Подп. и дата

Инв. № подл.

SolidWorks

RUSSIA

Формат А1

Копировал

См табл

См табл

Тепловентилятор Ballu

BHG-10M, BHG-20M

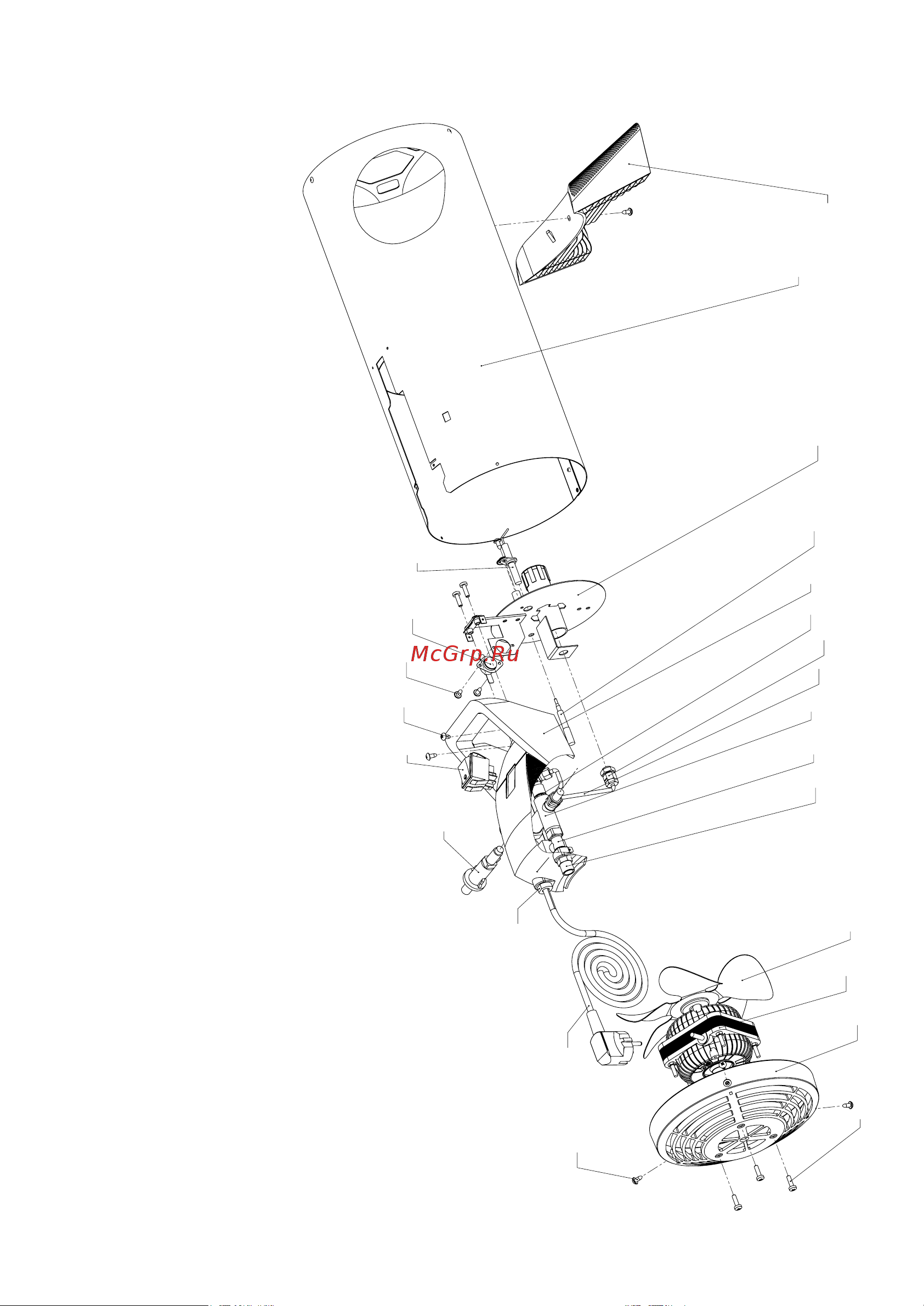

Сборочный чертеж
