правность устранена.
Техническое обслуживание
Достаньте форсунку, проверьте ее и почистите, про-
дув в обратном направлении потока газа.
Снимите камеру сгорания (убедитесь, что вы от-
крутили все винты, а также все провода, соеди-
няющие камеру сгорания с корпусом газового
тепловентилятора), достаньте головку горелки
из камеры сгорания. Почистите головку горелки
с помощью сжатого воздуха. Замените детали со
следами износа и трещинами. Проверьте уста-

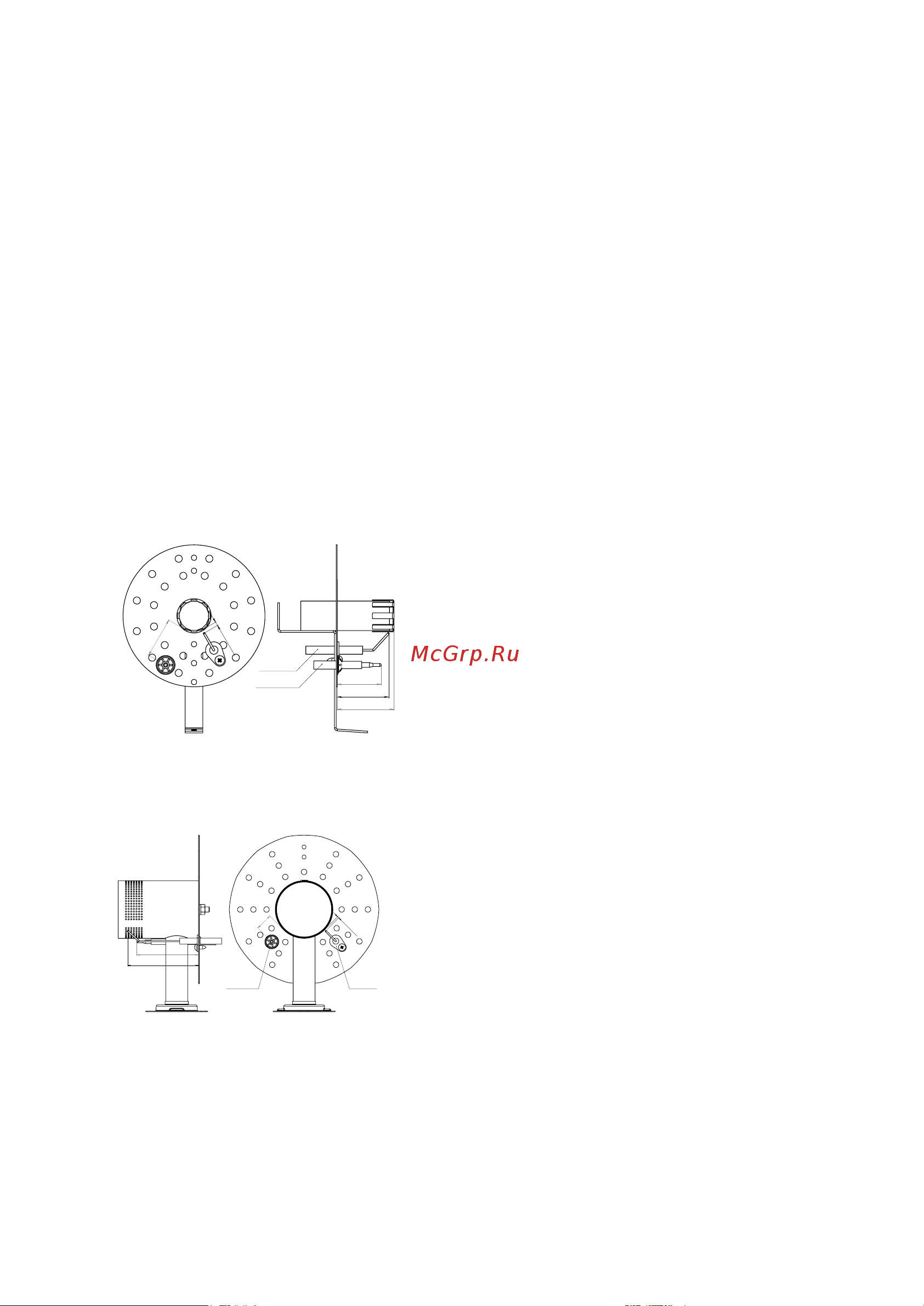

новки электрода и термопары по схеме 1 или 2.
Схема 1
37,2
48
43,5
Термопара
Электрод
3-5 мм
34,2
PDM: чертеж Редакция: [], Файл: Рисунок №2 / модель Редакция: [04], Файл: GH-10(20).105.000 Тепловентилятор газовый
Баюшев С. В.
Копировал
Формат А3
ИЗТТ
Инв. № подл.
Подп. и дата
Взам. инв. №
Инв. № дубл.
Подп. и дата
Перв. примен.
Справ. №
Изм
.
Лист
№ докум.
Подп.
Дата
Разраб.
Т. контр.
Пров.
Н. контр.
Утв.
Лит.
Масса
Масштаб
Лист 1
Листов 1
1:1
2
1
A
Для BHG-10М, BHG-20М
Схема 2
70,7
81
19,3
3-5 мм
Электрод
Термопара
PDM: чертеж Редакция: [], Файл: Рисунок №3 / модель Редакция: [], Файл: Газовый тепловентилятор 40 кВт
Баюшев С. В.
Копировал
Формат А3
ИЗТТ
Инв. № подл.
Подп. и дата
Взам. инв. №
Инв. № дубл.
Подп. и дата
Перв. примен.
Справ. №
Изм
.
Лист
№ докум.
Подп.
Дата
Разраб.
Т. контр.
Пров.
Н. контр.
Утв.
Лит.
Масса
Масштаб
Лист 1
Листов 1
1:1
2
1
A
Для BHG-40М
Проверка герметичности подачи газа
Проверьте герметичность газового шланга ивсех
соединений в линии подачи газа. Пропан имеет
характерный запах, что позволяет легко и во-
время обнаружить утечку. Если вы обнаружили
утечку, необходимо изолировать открытый огонь
и закрыть клапан газового баллона. Не проверяй-
те отсутствие утечек, используя открытый огонь.
Определяйте наличие утечек только по запаху.
Для того, чтобы подтвердить наличие утечки на-
мыльте предполагаемое место утечки мыльной
пеной. Уплотните все резьбовые соединения в
линии подачи газа с помощью специального гер-
метика Loctite 577
Техническое обслуживание
