ГОРЕЛКИ РУЧНЫЕ ГАЗОВОЗДУШНЫЕ

ИНЖЕКТОРНЫЕ ГВ

ПАСПОРТ

1. НАЗНАЧЕНИЕ

1.1 Горелка ручная газовоздушная инжекторная типа ГВ (далее по тексту - горелка) предназначена для нагрева изделий и заготовок из черных и

цветных металлов и их пайки, оплавления битумных рулонных материалов, сушки литейных форм, обжига старой краски, ремонта кабельных

линий и др. работ.

1.2 Основные параметры горелки соответствую требованиям ГОСТ 29091–91 “Горелки ручные газовоздушные инжекторные”.

2. ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Наименование

Показатели

Модификация горелки

ГВ-200

ГВ-200-Р

ГВ-211*

ГВ-211-Р*

ГВ-221*

ГВ-221-Р*

ГВ-231*

ГВ-231-Р*

Диаметр сопла нагревательного, мм

2х50

Длина горелки в сборе мм

620

1060

1070

1080

1150

1160

Давление пропан-бутана, МПа

0.2-0.4

Расход, м3/ч

0.54-1.07

2.13-4.26

2.7-5.4

1.68-3.36

Масса, кг, не более

410

500

630

730

750

840

950

1050

Масса в комплекте Пьезо, кг, не более

730

830

850

940

*Горелки могут быть оснащены системой поджига Пьезо

3. КОМПЛЕКТ ПОСТАВКИ

Горелка в собранном виде 1 шт.

Нагревательное сопло 1 шт.

Упаковка 1 шт.

Паспорт 1 шт.

4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

4.1 Горелка состоит из ручки в сборе, удлинительной трубки и нагревательного сопла. На ручке расположен вентиль подачи горючего газа.

Горелки с индексом "Р" имеют рычажный клапан. Горелка снабжена SWIVEL соединением под углом 45 градусов для предотвращения

скручивания рукава. Горелки с индексом «Пьезо» укомплектовываются системой Пьезоподжига.

4.2 Горючий газ из магистрали под давлением через ниппель поступает в канал горючего газа горелки и через регулирующий вентиль (а для

варианта с рычагом – и через клапан) поступает в удлинительную трубку. Далее в нагревательном сопле горелки происходит его смешивание с

инжектируемым из атмосферы воздухом и при горении образует факел пламени.

Условное обозначение горелки:

ГВ - _ _ _ _ Пьезо (при наличии пьезоподжига)

- – вентильное исполнение

Р – рычажное исполнение

0 – длина трубки 200 мм

1 – длина трубки 820 мм

0 – диаметр сопла 35 мм

1 – диаметр сопла 50 мм

2 – диаметр сопла 70 мм

3 – две сопла 50 мм

2 – конструктивное исполнение

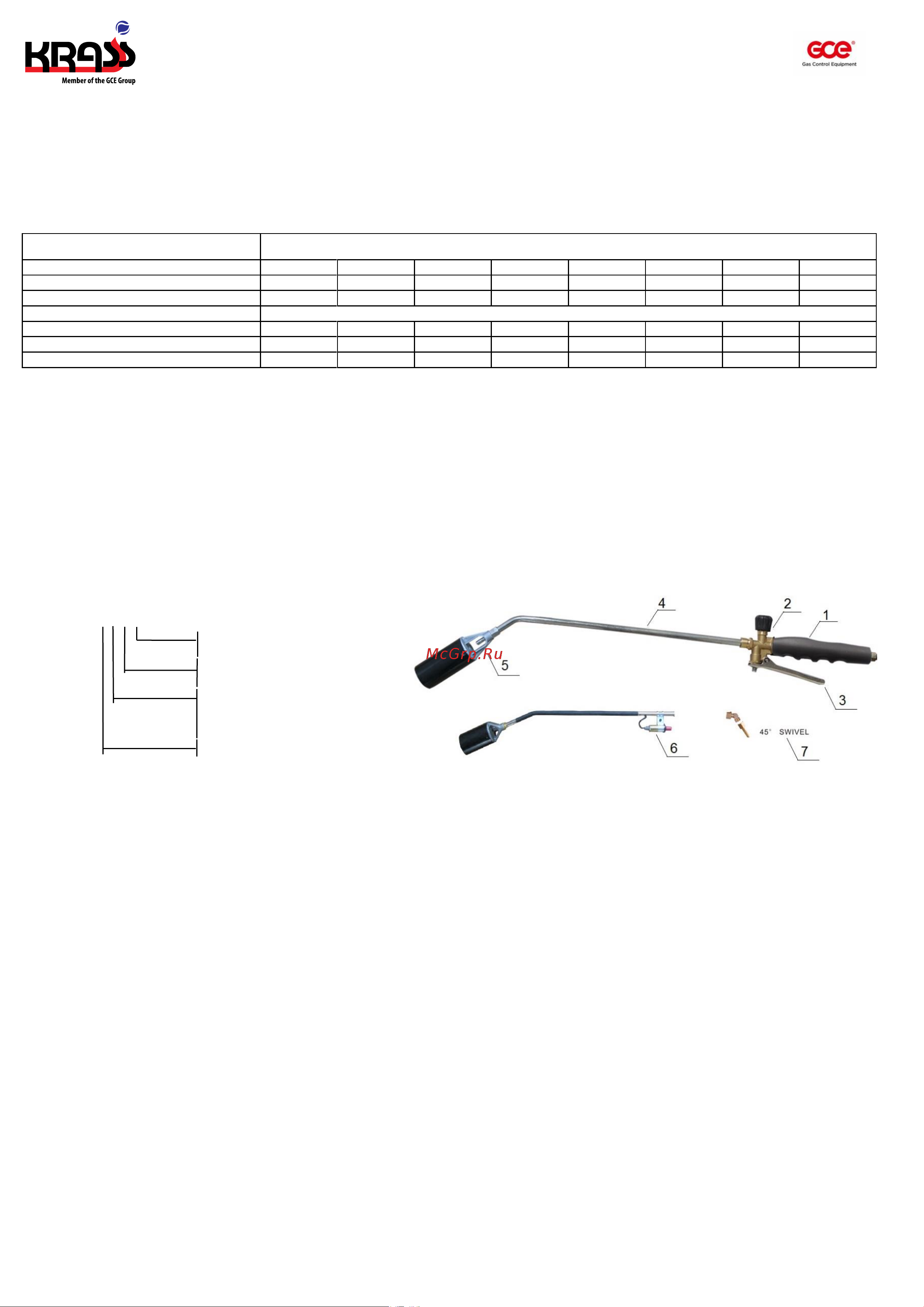

Устройство горелки ГВ

1 – ручка в сборе; 2 – запирающий вентиль; 3 – рычаг; 4 – удлинительная трубка; 5 – нагревательное сопло; 6 – система Пьезоподжига; 7 –

SWIVEL Присоединение.

5. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

5.1 Перед началом работы проверьте на герметичность все разъемные соединения горелки и подводящего рукава. Утечка газов через

сальники, вентиль и накидную гайку не допускается.

5.2 При работе с горелкой необходимо строго соблюдать:

"Правила техники безопасности и производственной санитарии при производстве кислорода, ацетилена и газопламенной обработке металлов",

"Правила устройства и безопасности эксплуатации сосудов, работающих под давлением", "Типовые отраслевые нормы бесплатной выдачи

спецодежды, спецобуви и предохранительных приспособлений рабочим и служащим".

5.3 Нормы концентрации вредных веществ (окиси углерода, углеводорода и др.) не должны превышать предельно допустимых величин.

5.4 Помещения и рабочие места должны соответствовать требованиям СНиП.

5.5 Запрещается:

– работать при отсутствии на рабочих местах средств пожаротушения (ящики с песком, огнетушители);

– производить работу при нарушении механической прочности и герметичности рукавов и соединений;

– использовать рукава горелки не по назначению (для других типов газов);

– работать в замасленной одежде, использовать замасленную ветошь, и инструмент;

– работать ближе 10 метров от ацетиленовых генераторов, газопроводов и газовых баллонов.

5.6 При работе горелки вблизи токоведущих устройств место работы должно быть ограждено металлическими щитами.

5.7 Для зашиты зрения от воздействия ультрафиолетового и инфракрасного излучения рабочее место должно быть оснащено защитными

очками со светофильтрами.

6. ПОДГОТОВКА К РАБОТЕ

6.1 Присоедините к ручке систему SWEWEL, гайку и ниппель. К ниппелю прикрепите рукав газосварочный соответствующего размера.

Прикрепите к трубке нагревательное сопло

6.2 Перед началом работы убедитесь в исправности оборудования и проверьте герметичность присоединения рукава, всех разъемных и паяных

соединений.

6.3 При помощи редуктора установите давление газа согласно технической характеристике горелки. При нажатом рычаге (для рычажных

горелок), откройте на 1/2 оборота вентиль горючего газа и зажгите смесь. Затем регулируя подачу газа при помощи вентиля, установите пламя,

имеющее резко очерченное ядро. “Нормальное” пламя должно устанавливаться при не полностью открытом вентиле.

При наличии системы Пьезоподжига нажмите на кнопку для возникновения искры для поджига газа в нагревательном наконечнике.
