УСТАНОВКА

ВНИМАНИЕ! НЕСОБЛЮДЕНИЕ ИНСТРУКЦИИ МОЖЕТ ПРИВЕСТИ К

НЕКОРРЕКТНОЙ РАБОТЕ АМОРТИЗАТОРОВ И ПОВРЕЖДЕНИЮ АВТОМОБИЛЯ!

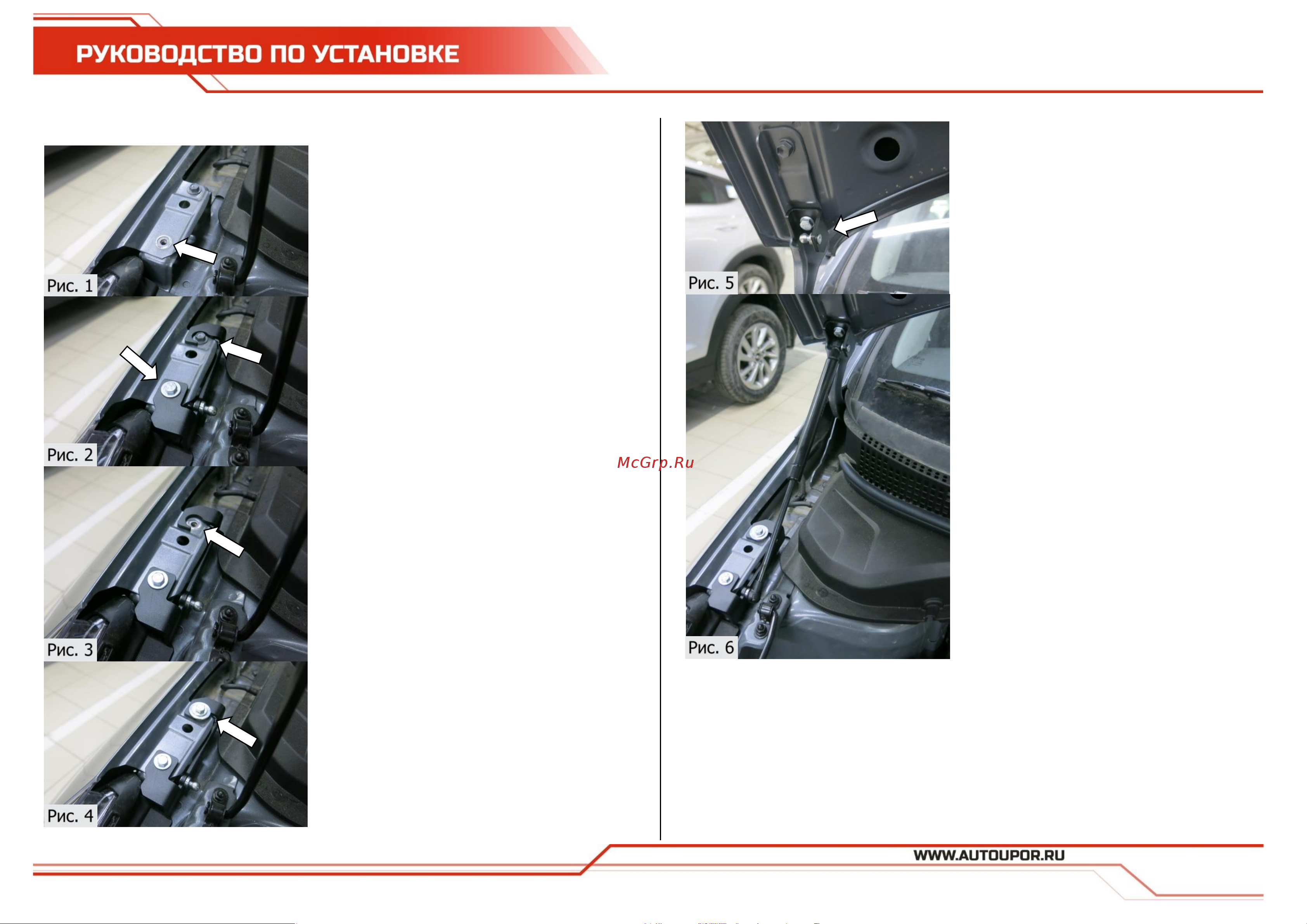

1. Торцевой головкой №10 выкрутить болт

крепления крыла (ближний к фаре),

(Рис.1).

2. Установить кронштейн крыла.

Зафиксировать его болтом М6х20 с шайбой

6. Вырез в задней части кронштейна

центровать относительно штатного болта

крепления крыла. Затянуть болт М6х20

торцевой головкой №10 с усилием 9 Нм,

(Рис.2).

3. Торцевой головкой №10 выкрутить

второй болт крепления крыла, (Рис.3).

4. Установить втулку. Зафиксировать

заднюю часть кронштейна болтом М6х20 с

шайбой 6. Затянуть болт торцевой

головкой №10 с усилием 9 Нм, (Рис.4).

5. Торцевой головкой №12 выкрутить

нижний болт крепления капота.

Установить кронштейн капота,

зафиксировав его болтом М8х20 с

шайбой 8. Прижать подгиб кронштейна к

ребру петли. Затянуть болт М8х20

накидным ключом №13, (Рис.5).

6. Аналогично установить крепления на

другую сторону автомобиля.

7. Прокачать амортизаторы (упереть в

пол штоком вниз, 5 раз полностью сжать

и отпустить).

8. Убрать штатный упор. Защелкнуть

фитинги амортизаторов на шарниры.

Амортизаторы устанавливаются штоком

к крылу, (Рис.6).

9. Плавно и без рывков не до конца

закрыть капот. Убедиться в отсутствии

контакта амортизаторов с элементами

кузова автомобиля.

10. Проверить сохранение заводских

зазоров между капотом и крыльями. При

необходимости отрегулировать.
