4. Управление работой котла

4.1. Расположение приборов управления котла

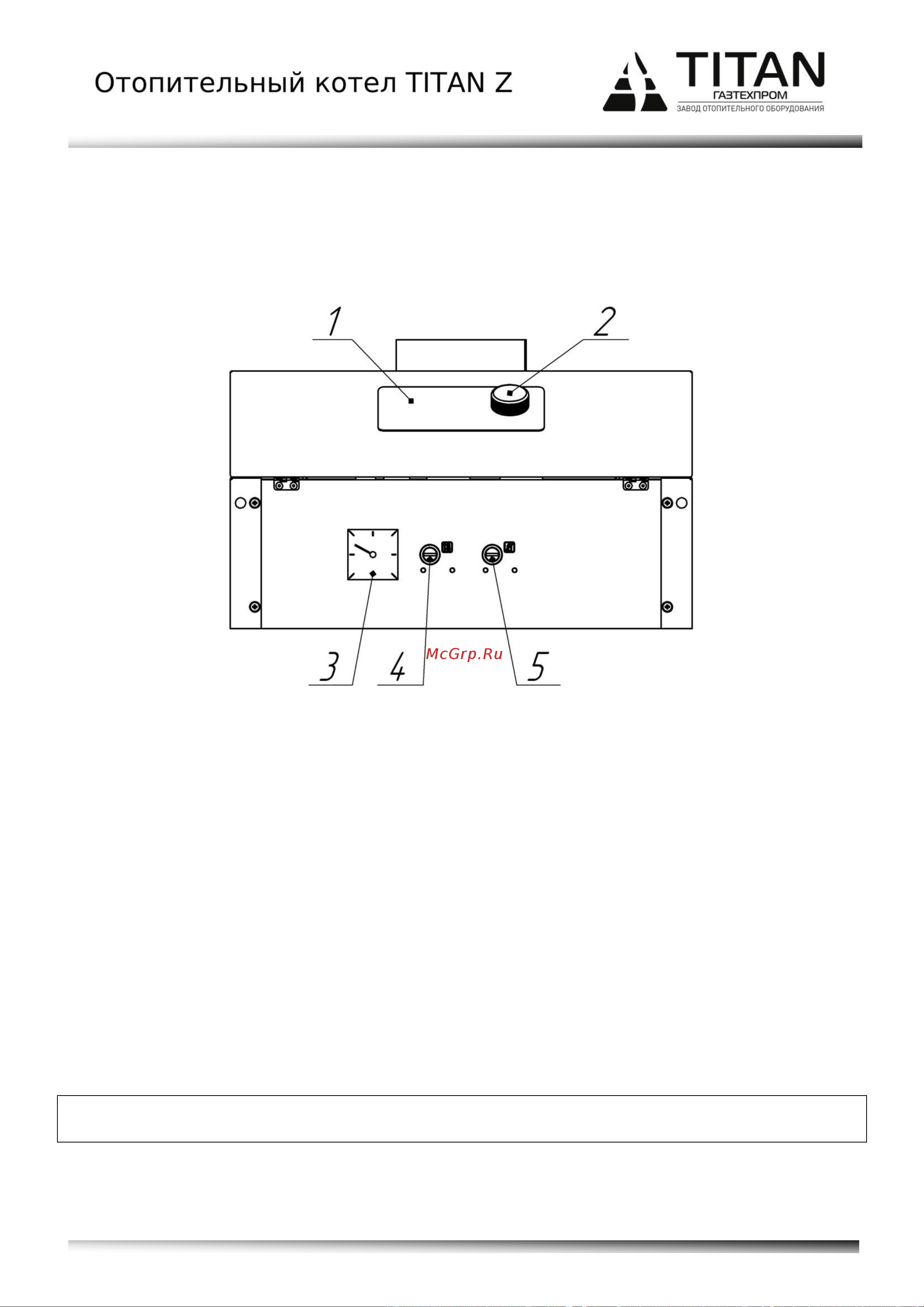

Приборы управления работой котла показаны на рисунке 9.

Рисунок 9. Расположение приборов управления котла

(Вид показан при снятой передней панели котла)

На передней панели котла расположены:

1 – графический дисплей;

2 – поворотная ручка управления.

Под съемной передней панелью котла расположены:

3 – индикатор давления воды в теплообменнике котла;

4 – кнопка сброса аварийного термостата превышения температуры воды на выходе котла;

5 – кнопка сброса аварийного термостата нарушения тяги в дымоходе котла.

Внимание! Кнопки сброса аварийных термостатов находятся под защитными колпачками.

Необходимо сначала отвернуть колпачок, а затем нажать расположенную под ним кнопку.
