Руководство для технического специалиста

9.1 Монтаж коаксиального дымоотвода

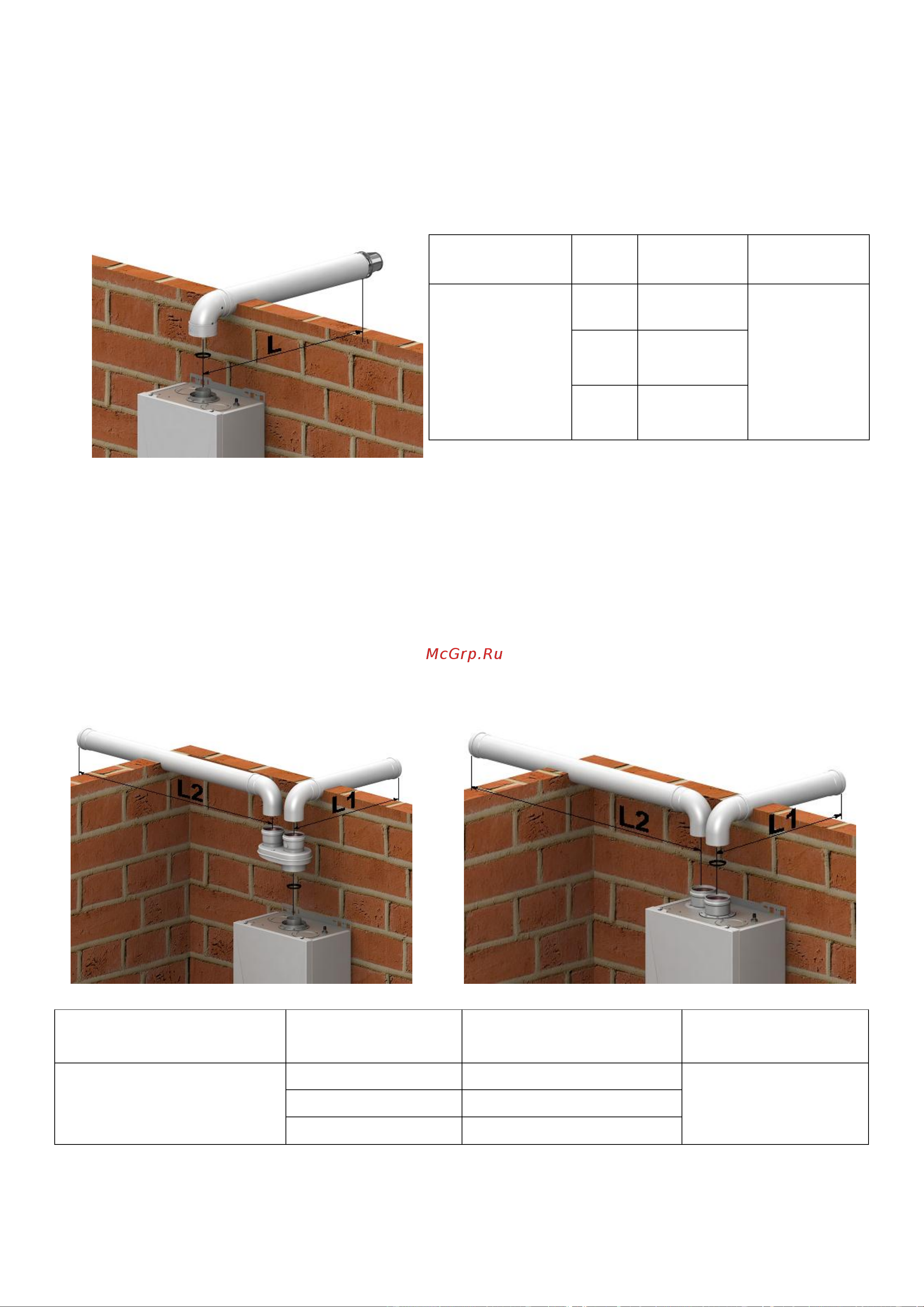

Схема присоединения коаксиального дымохода Ø 100 / Ø 60 (мм) к котлу, установки диафрагмы и максимально

допустимая длина трубы представлена на рисунке 3. При использовании коаксиальных труб необходимо дополнительно

учитывать следующее:

 уклон горизонтального участка дымоотводящей трубы должен составлять 3° в сторону улицы или

конденсатосборника;

 каждый отвод 90 равноценен 1 м трубы, каждое колено 45 – 0,5 м трубы;

 в местах поворотов трубы используйте отводы. Количество поворотов на 90° не должно превышать трех, включая

отвод на выходе из котла.

Модель котла

Длина,

L, м

Диафрагма на

дымоходе, мм

Максимально

допустимая

длина трубы, м

Baltgaz Turbo E 24

0 ÷ 1

Ø 45

1 ÷ 2

Ø 47

2 ÷ 3

Не требуется

Рис. 3 Схема присоединения коаксиального дымохода Ø 100 / Ø 60 (мм)

к котлу и установка диафрагмы

9.2 Монтаж раздельных труб дымоотвода

Схемы присоединения раздельного дымохода Ø 80 мм к котлу и установки диафрагмы представлены на рисунке 4.

При использовании раздельных труб необходимо дополнительно учитывать следующее:

 суммарная максимальная длина труб не должна превышать 20 м. Каждый отвод 90° равноценен 1 м трубы, каждое

колено 45° – 0,5 м трубы;

 в случае возможного образования в дымоотводящей трубе конденсата, перед котлом необходимо устанавливать

конденсатосборник;

 уклон горизонтальных участков дымоотводящей трубы должен составлять не менее 3 в сторону

конденсатосборника (при его наличии).

Модель котла

Длина (L1+L2), м

Диафрагма на дымоходе, мм

Максимально

допустимая длина

трубы, м

Baltgaz Turbo E 24

0 ÷ 4

Ø 45

4 ÷ 10

Ø 47

10 ÷ 20

Не требуется

Рис. 4 Схемы присоединения раздельного дымохода Ø 80 мм

к котлу и установка диафрагмы
