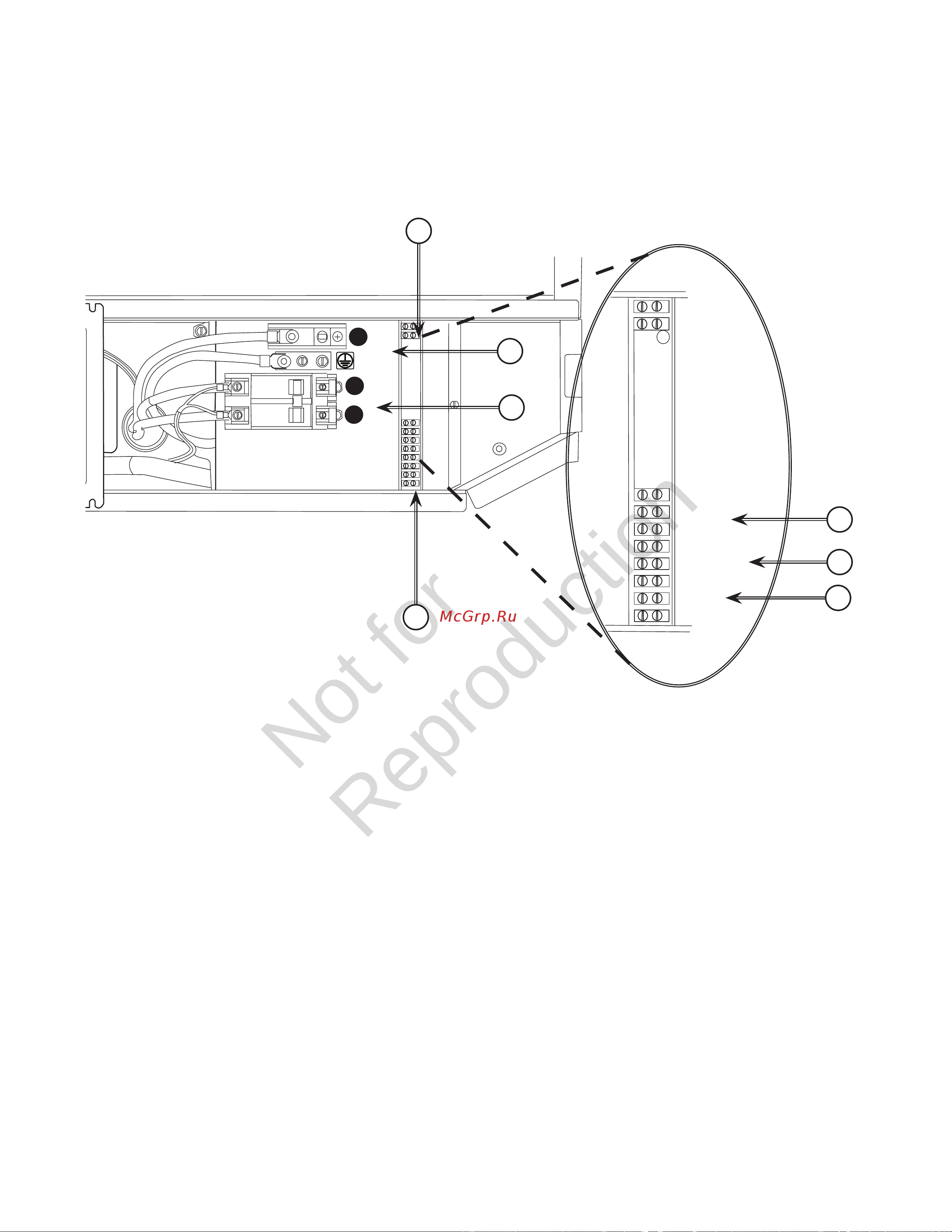

Соединители системы

Низковольтные соединения с контактами сигналов об ошибках, соединение силового переключателя и

вспомогательного питания 12 В постоянного тока выполнены с помощью монтажной клеммной колодки в

области панели управления. Сравните эту иллюстрацию с вашим генератором для ознакомления с

расположением этих соединений.

ВНИМАНИЕ! Соединения системы должны выполняться только квалифицированным техническим

персоналом.

A – Подключение электропитания – используется

для подключения электропитания напряжением

230 В переменного тока от блока предохранителей

в автоматической системе переключения (ATS)

к панели управления. Подключайте только один

провод к клемме. Используйте медный провод

сечением минимум 2,08 мм2, на 300 В, 90°C.

B – Контакты сигналов об ошибках – используйте NO,

COM и NC для подключения звуковой и световой

сигнализации, предупреждающей вас в случае

неисправности. Контакты изменения состояния

на противоположное (NO превращается в NC и

наоборот) в неисправном состоянии. Используйте

соединители сечением 0,82 мм2 с витыми парами

медных проводов не длиннее 61 м, на 300 В, 90°C.

C – Соединение силового переключателя

(TxRx и TxRx GND) – подключите к силовому

переключателю панели управления для

коммуникационного интерфейса с использованием

витой пары 18AWG. Используйте медный провод

сечением минимум 0,82 мм2 не длиннее 61 м, на

300 В, 90°C.

D – Соединение +LED и GND – не требуется для

опционного беспроводного монитора. Подходит для

опционного аппаратного аксессуара дистанционной

панели состояния системы, №6154. Используйте

медный провод сечением минимум 0,82 мм2 не

длиннее 61 м, на 300 В, 90°C.

E – Клеммная колодка на 8 контактов – используется

для подключения сигнальных проводов к панели

управления. Подключайте только один провод к

клемме.

F – Подключение к сети питания (линия 1 и линия 2)

– подключение питания к силовому переключателю.

Используйте медный провод сечением минимум

13,3 мм2, на 300 В, 90°C.

G – Подключение нейтрали и заземления –

подключение к нейтрали и заземлению силового

переключателя. Используйте медный провод

сечением минимум 13,3 мм2, на 300 В, 90°C.

• При подключении к клеммной колодке крепите только один провод к каждому винтовому соединительному

зажиму.

• Затягивайте винты клеммной колодки с усилием 4,4 дюйм-фунт (0,49 ньютон-метр).

• Затягивайте соединения автоматического выключателя с усилием 45 дюйм-фунт (5 ньютон-метр).

230 VAC

NO (1)

COMM (2)

NC (3)

TxRx (4)

TxRx GND (5)

+LED (6)

GND (7)

N/C (8)

]
