Аридея парапетный В.1.01

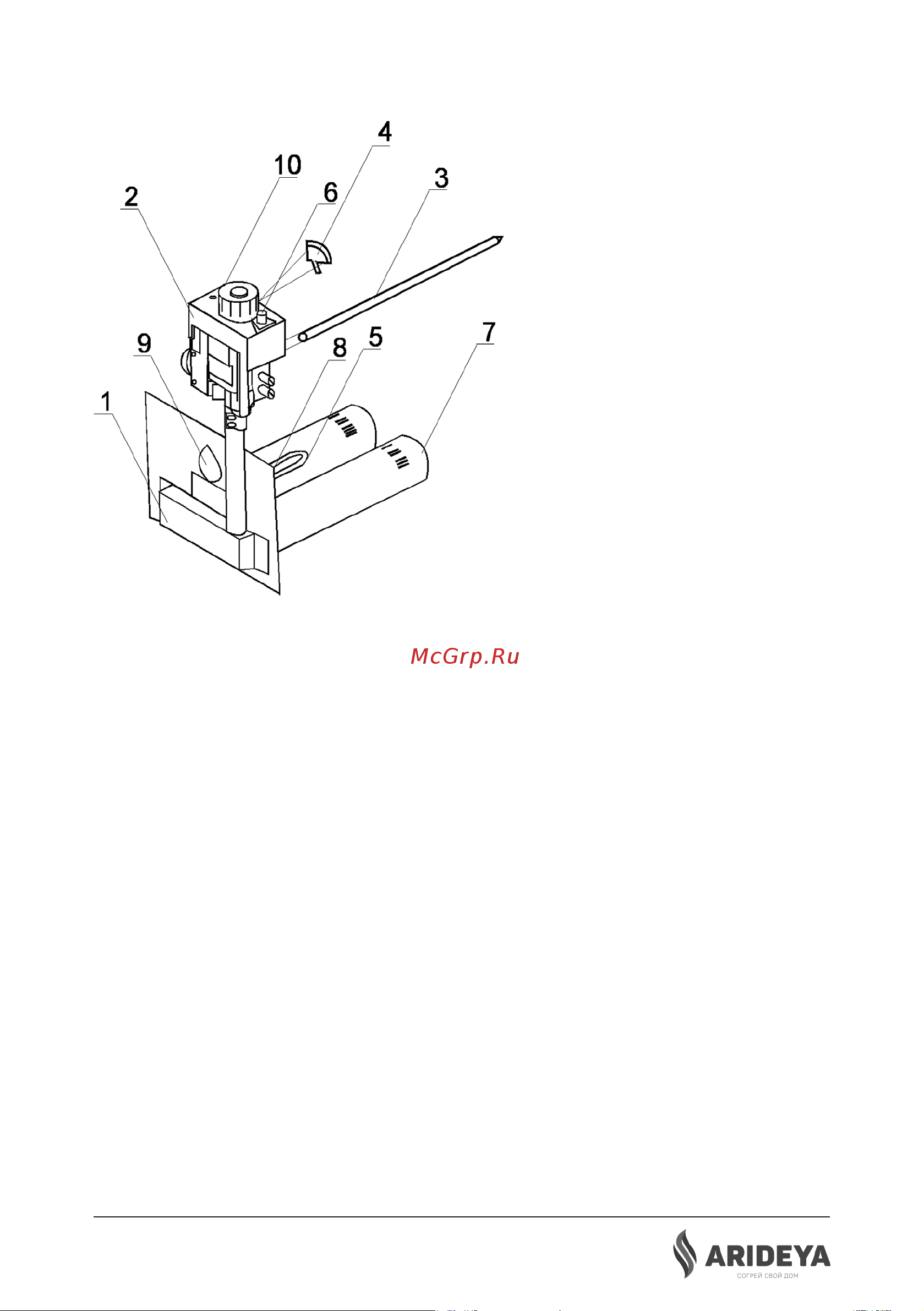

Рис. 3. Автоматика безопасности «630 EUROSIT»

1– Коллектор;

2– Автоматика«630EUROSIT»;

3– Термобаллон;

4– Датчиктяги;

5– Термопара;

6– Кнопкапьезорозжига;

7– Насадка;

8– Запальнаягорелка;

9– Заслонка;

10–Ручкауправления.

6.4. Дымовоздушныйблокпредставляетсобойдверасположенныходнавдругойтрубы,каж-

даяизкоторыхсостоитизтелескопическисоединенныхсекций,чтопозволяетменять

общуюдлинудымоходавзависимостиоттолщинынаружнойстеныи отапливаемого

помещенияукоторойустанавливаетсяоборудование.Внутренняятруба,соединенная

верхнейчастьюкамерысгорания,являетсядымоходом,покоторомунаружныйвоздух,

необходимыйдлягорениягаза,поступаетвкамерусгоранияизделия.Приустановкеиз-

делиявоздуховодзакладываетсявнаружнуюстенуздания.Дляобеспечениянадежной

работыизделиявветренуюпогодунаконцедымоходаустанавливаетсяколпакнаруж-

ногогазоходаилинабордисков(взависимостиотмощностикотла).

7. ПОРЯДОК РАЗМЕЩЕНИЯ КОТЛА

7.1. Установка, монтаж,наладкакотлаисистемыотоплениядолжнывыполнятьсявсоот-

ветствииспроектом,разработаннымаккредитованнойорганизациейисогласованнымс

газовымхозяйством,атакженастоящимруководствомпоэксплуатации.

7.2. Выборместадляустановкикотлаосуществляетсявсоответствиистребованиямимер

безопасности,изложенныхвразделе5настоящегоруководствапоэксплуатации.

7.3. Котелпредназначендляустановкинаполуинастенупомещения.

 Последовательностьмонтажакотласотводомпродуктовсгораниячерезвнешнююстену:

– пробитьвстенеотверстиеподдымовоздушныйблоксогласнотабл.2;

– установитькотел,согласнорис.4,затемустановитьвпробитоеотверстиевстенеды-

мовоздушныйблокизагерметизироватьщелимеждублокомистенойглинянымрас-

твором.Блокобрезатьтак,чтобынижняячастьдымоходавыступаланеболеечемна

20мм,сохранивприэтомвылетверхнейчастиблока.Установитьнаблокдефлектор.

– разместитьнаполутермостойкийлист,накоторомустанавливаетсякотёл;

– соединитькотёлсдымовоздушнымблоком;-присоединитьккотлугазопровод.
