Предохранительный клапан

давления и температуры

Для защиты от избыточных давлений и температур

необходимо установить предохранительный клапан в

отверстие, обозначенное «Предохранительный клапан

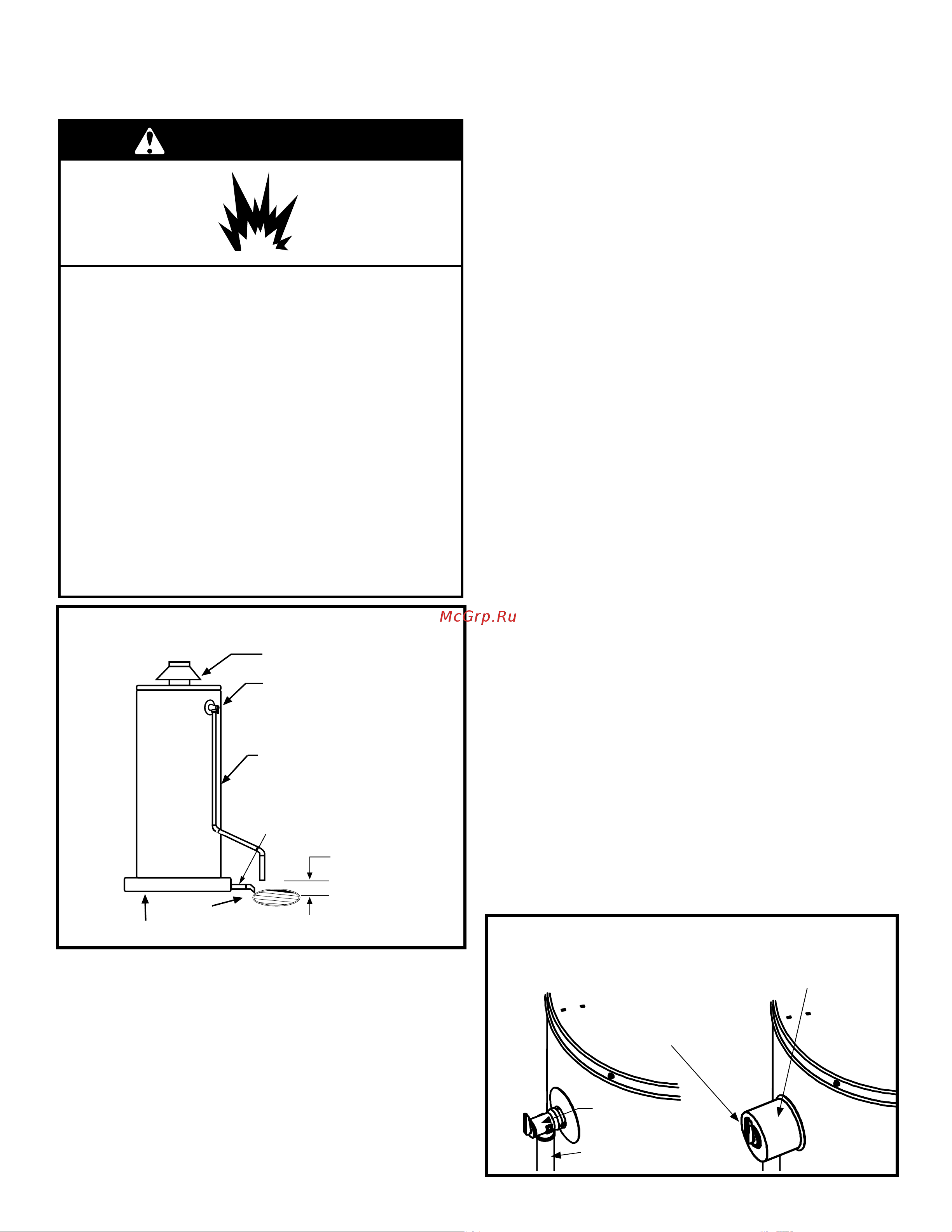

(T & P RELIEF VALVE)» (см. рис. 15A). Конструкция этого

клапана должна быть сертифицирована национальной

тестовой лабораторией, поддерживающей периодические

проверки изделий в соответствии с требованиями стандартов

на предохранительные клапаны и автоматические запорные

устройства систем горячего водоснабжения, ANSI Z21.22.

Функция этого предохранительного клапана - выводить воду

из системы в случае избыточной температуры или давления,

вызванного работой водонагревателя. Разгрузочное

давление клапана не должно превышать рабочее давление

водонагревателя, указанное в паспортной табличке.

ВАЖНО: Только новый предохранительный клапан

давления и температуры необходимо установить на ваш

водонагреватель. Не используйте старый или имевшийся уже

клапан, так как он может быть поврежден или не подходить

по рабочему давлению к новому водонагревателю. Не

устанавливайте никаких клапанов между предохранительным

клапаном и баком нагревателя.

Предохранительный клапан давления и температуры:

• Не должен контактировать ни с одним электрическим

компонентом.

• Должен подключаться к соответствующей отводной линии.

• Должен иметь номинальное разгрузочное давление,

не превосходящее рабочее давление, указанное в

паспортной табличке водонагревателя.

Отводная линия:

• Не должна быть тоньше диаметра трубки

предохранительного клапана и не должна иметь никаких

сужающих переходников.

• Не должна иметь на конце никакой пробки или

колпачка, и не должна иметь никакого клапана между

предохранительным клапаном и своим концом.

• Должна заканчиваться не выше, чем 152,4 мм (6 дюймов)

над уровнем стока в полу или выводиться наружу. В

условиях холодного климата рекомендуется не выводить

отводную трубу наружу.

• Должна выдерживать температуру 121°C (250°F) без

деформации.

• Должна быть установлена таким образом, чтобы проводить

полный дренаж как клапана, так и сливной линии.

Изоляция предохранительного клапана и

труб (на некоторых моделях)

1. Найдите предохранительный клапан давления и

температуры, установленный на водонагревателе. См.

рисунок 15Б.

2. Найдите продольную прорезь на изоляции

предохранительного клапана.

3. Раскройте прорезь и натяните изоляцию на клапан.

См. рисунок 15Б. Мягко надавите на изоляцию, чтобы

убедиться, что она полностью села на клапан. Обмотайте

изоляцию клейкой лентой.

ВАЖНО: Ни изоляция, ни клейкая лента не

должны блокировать или закрывать отверстие

предохранительного клапана. Кроме того, ни изоляция,

ни клейкая лента не должны блокировать или затруднять

доступ к рычагу сброса (рис. 15Б).

4. Найдите трубы горячей воды (выход) и холодной воды

(вход) водонагревателя.

5. Найдите продольную прорезь на секции изоляции трубы.

6. Раскройте прорезь и натяните изоляцию на трубу

холодной воды (вход). Мягко надавите на изоляцию по

всей длине, чтобы убедиться, что она полностью села

на трубу. Кроме того, убедитесь, что основание изоляции

находится вровень с поверхностью водонагревателя.

Обмотайте изоляцию клейкой лентой.

7. Повторите шаги 5 и 6 для трубы горячей воды (выход).

8. В случае необходимости добавьте секции трубной

изоляции.

ɊɢɫɭɧɨɤȺ

ɍɫɬɚɧɨɜɤɚɩɪɟɞɨɯɪɚɧɢɬɟɥɶɧɨɝɨɤɥɚɩɚɧɚ

ɞɚɜɥɟɧɢɹɢɬɟɦɩɟɪɚɬɭɪɵ

Ɉɬɜɨɞɧɚɹɬɪɭɛɚ

ɧɟɡɚɤɪɵɜɚɣɬɟɤɪɵɲɤɨɣ

ɢɥɢɩɪɨɛɤɨɣ

ȼɨɡɞɭɲɧɵɣɡɚɡɨɪ

ɧɟɛɨɥɟɟɦɦ

ɞɸɣɦɨɜ

Ɇɟɬɚɥɥɢɱɟɫɤɢɣɞɪɟɧɚɠɧɵɣɩɨɞɞɨɧ

ɉɪɟɞɨɯɪɚɧɢɬɟɥɶɧɵɣɤɥɚɩɚɧ

ɞɚɜɥɟɧɢɹɢɬɟɦɩɟɪɚɬɭɪɵ

7HPSHUDWXUHDQG3UHVVXUH

5HOLHI9DOYH

ȼɨɡɦɨɠɧɨɪɚɫɩɨɥɨɠɟɧɢɟɡɞɟɫɶ

ɬɨɥɶɤɨɧɚɧɟɤɨɬɨɪɵɯɦɨɞɟɥɹɯ

ɋɥɢɜɜɩɨɥɭ

ɋɥɢɜɧɚɹɬɪɭɛɤɚɜɧɭɬɪɟɧɧɢɦ

ɞɢɚɦɟɬɪɨɦɞɸɣɦɚ

ɊɢɫɭɧɨɤȻ

ɂɡɨɥɹɰɢɹɩɪɟɞɨɯɪɚɧɢɬɟɥɶɧɨɝɨ

ɤɥɚɩɚɧɚ



ɉɪɟɞɨɯɪɚɧɢɬɟɥɶɧɵɣ

ɤɥɚɩɚɧ735(/,()

9$/9(

Ɋɵɱɚɝɪɭɱɧɨɝɨɫɛɪɨɫɚ

Ɉɬɜɨɞɧɚɹɥɢɧɢɹɤɥɚɩɚɧɚ

ɂɡɨɥɹɰɢɹ

ɩɪɟɞɨɯɪɚɧɢɬɟɥɶɧɨɝɨ

ɤɥɚɩɚɧɚ

ȼɇɂɆȺɇɂȿ

Ɉɩɚɫɧɨɫɬɶɜɡɪɵɜɚ

ȿɫɥɢɩɪɟɞɨɯɪɚɧɢɬɟɥɶɧɵɣɤɥɚɩɚɧ

ɞɚɜɥɟɧɢɹɢɬɟɦɩɟɪɚɬɭɪɵɤɚɩɚɟɬɢɥɢ

ɩɪɨɬɟɤɚɟɬɟɝɨɞɨɥɠɟɧɡɚɦɟɧɢɬɶ

ɤɜɚɥɢɮɢɰɢɪɨɜɚɧɧɵɣɫɩɟɰɢɚɥɢɫɬ

ɉɪɢɦɟɪɵɤɜɚɥɢɮɢɰɢɪɨɜɚɧɧɵɯ

ɫɩɟɰɢɚɥɢɫɬɨɜɫɟɪɬɢɮɢɰɢɪɨɜɚɧɧɵɣ

ɫɥɟɫɚɪɶɫɚɧɬɟɯɧɢɤɭɩɨɥɧɨɦɨɱɟɧɧɵɣ

ɫɩɟɰɢɚɥɢɫɬɝɚɡɨɜɨɣɤɨɦɩɚɧɢɢɢ

ɫɩɟɰɢɚɥɢɫɬɫɟɪɜɢɫɧɨɝɨɰɟɧɬɪɚ

ɇɟɡɚɬɵɤɚɣɬɟɤɥɚɩɚɧ

ɇɟɫɧɢɦɚɣɬɟɤɥɚɩɚɧ

ɇɟɫɨɛɥɸɞɟɧɢɟɷɬɢɯɢɧɫɬɪɭɤɰɢɣɦɨɠɟɬ

ɩɪɢɜɟɫɬɢɤɫɦɟɪɬɢɢɥɢɜɡɪɵɜɭ
