© KD Navien co., Ltd. 2010
1.
*
2.
3.
Drainage
holes
*
2 5 mm
4.
*

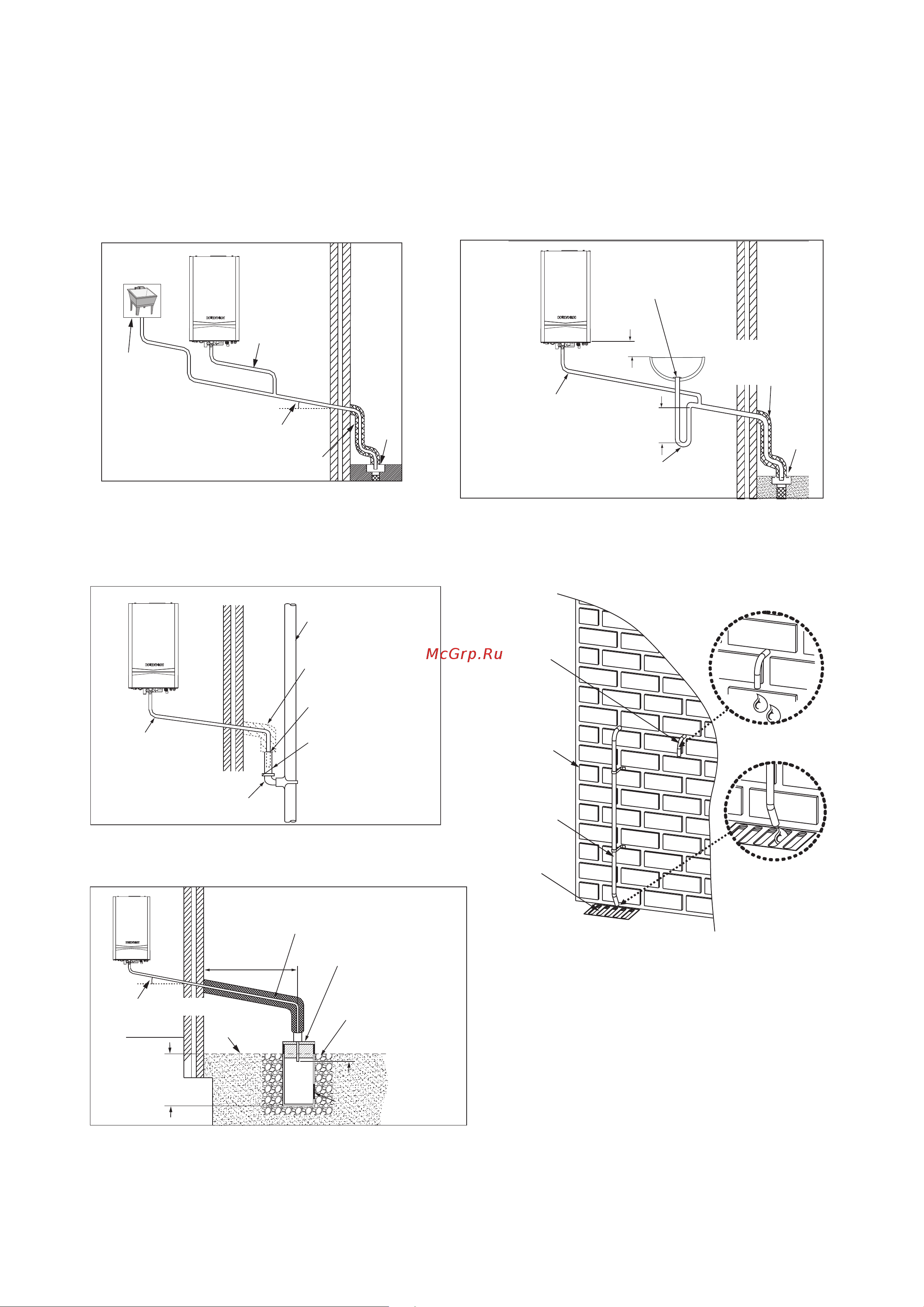

Варианты слива конденсата
Из устройства в сток через раковину для
стирки
Конец трубы должен быть над уровнем воды,
но ниже окружающей поврехности.
Раковина
для стирки
Пластиковая труба
для конденсата
диаметром 22мм
2.5 минимальный наклон
Сток
Изоляция от замерзания
(если необходимо)
Из устройства через дождевой водосток
в сточные воды
Дождевой водосток
в сточные воды
Внутрипочвенный
дренаж и
вентиляционный
стояк
Наружный
воздушный
промежуток
Воздушный
зазор
ПВХ-у бандаж на
муфте диаметром
68мм
43мм 90гр.
колено папа-мама
22мм пластиковая
труба для конденсата
проходит через
наружную стену
Из устройства в отверстие дренажного
колодца, окруженного известковой крошкой
22мм пластиковая труба для
слива конденсата, макс.
наружная длина 3 метра
Спаянная пластиковая
труба диам. мин. 100мм
Мин. 500мм
Дренажные
отверстия
Известковая
крошка
Уровень
земли
Наклон мин. 2,5 гр.
Глубина
отверстия
мин.400мм
(диаметр 300мм)
Отверстия в дренажном колодце должны
быть направлены от здания
Из устройства в сток
Видимый воздуш ный
зазор у отверстия
100мм
22мм пластиковая труба
для конденсата
Мин.
75мм
75мм накопитель
мусора под
раковиной
Раковина
с защ итой
от перелива
Изоляция
от замерзания
(если надо)
Сток
Конец трубы должен быть надо уровнем воды,
но ниже окружающей поверхности.
Окончание системы слива
конденсата
Труба для
конденсата
Наружная стена
Труба для
конденсата
Наружный
слив
13
