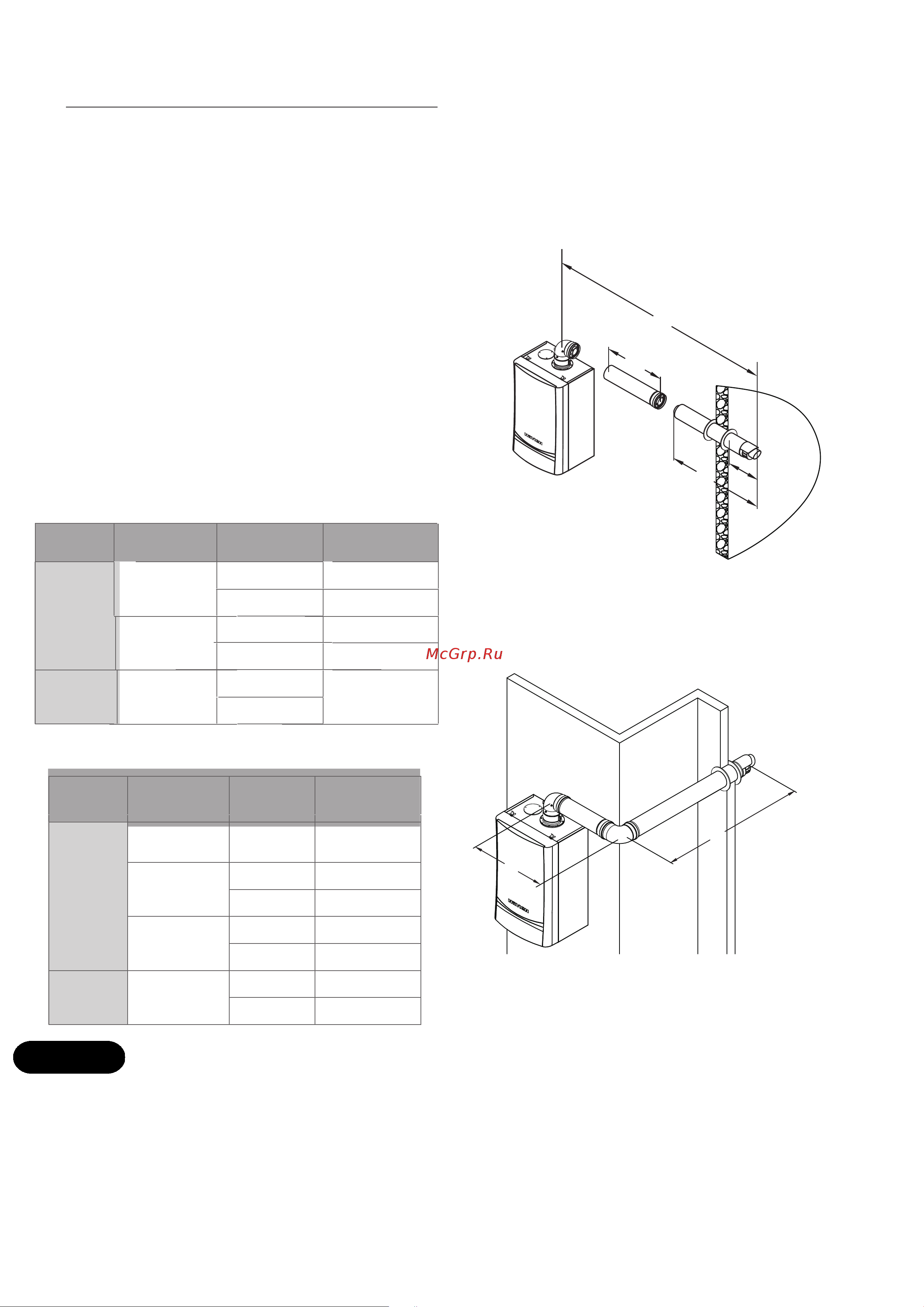

Варианты дымоотвода
Общ ая длина системы
дымоотвода
Эти системы дымоотвода могут быть ориентированы
по разным сторонам света: северу, югу, западу и
востоку. Некоторые специфические детали, такие как
коаксиальные колена, используются для того,
чтобы достичь специфических позиций. Каждый набор
коаксиальной системы дымоотвода включает
адаптер, который позволяет подсоединить устройство
к системе дымоотвода.
Однако, общая длина не может превыш ать указанной
максимальной длины дымоотвода. Если требуются
коаксиальные колена, пожалуйста, имейте в виду,
что каждое из них обладает сопротивлением, которое
соответсвует его специфической линейной длине.
Есть два отдельных соединения (горизонтальное и
вертикальное) для коаксиальной системы
дымоотвода и раздельной системы дымоотвода.
Изучите следующие схемы соединений, чтобы
определить, какой вариант наиболее вам подходит.
Максимальная длина дымоотвода
Диаметр
трубы (мм)
Ориента
ция
Максимальная
длина
дымоотвода
Коаксиаль
ная
система
дымо
отвода
горизонтальная
вертикальная
горизонтальная
горизонтальная
вертикальная
вертикальная
Раздельная
система
дымо
отвода
ная
система
дымо
отвода
Коаксиаль
Раздельная
система
дымо
отвода
Диаметр
трубы (мм)
Колено
Уменьшение длины дымоотвода
длину
дымоотвода
Уменьшает
на
Переходник для дымоотводов д.60/100мм на
д.80/125мм уменьшает длину дымоотвода на 0,5м
Установка коаксиальной системы
дымоотвода
Коаксиальный горизонтальный
дымоотвод
а) Стандартная система
дымоотвода
(
"А" - совокупная длина выпускной трубы дымоотвода
/макс.длина коаксиальной трубы - 20м.
Стена
140 мин
В 500 или 1,000
"В" - выпускная/вентиляционная
труба дымоотвода
(при необходимости
может быть укорочена)
Стандартная система дымоотвода: А=20м
в) Удлиненная система
дымоотвода (
Общ ая длина дымоотвода: А + В - (1х90гр. колено) =
20 - 1,3 = 18,7 м
15
м
м
м
м
м
м
м
м
м
м
м
