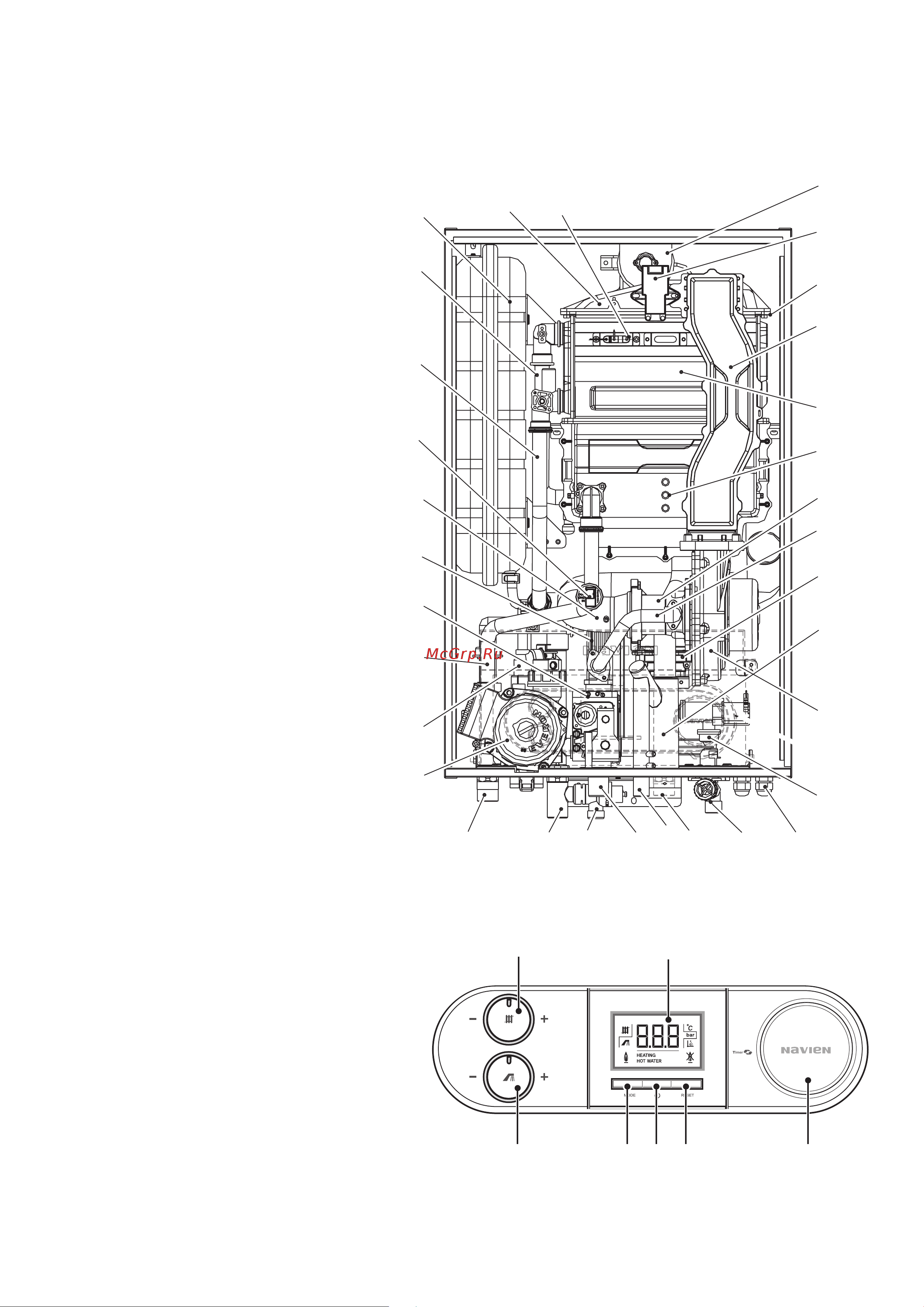

Основные узлы
© KD Navien co., Ltd. 2010
1
1
2
3
4
5
6
7
11
14
13
12
17
16
18
32
31
27
28
29
30
26
25
2
23
22
21
19
20
8
9
10
15
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
1
3 65 74
12
2
3
4
5
6
7
Расширительный бак
Труба конденсационного теплообменника
Выпускная труба теплообменника
Труба подвода воздуха
Входная труба теплообменника
Циркуляционный насос
Предохранительный клапан
Выпускной патрубок конденсата
Датчик водного потока
Дутьевой вентилятор
Сифон (конденсатоотводчик)
Датчик воздушного давления
Газовая труба
Корпус смесителя
Конденсационный теплообменник
Первичный теплообменник
Устройство смешивающего потока
Направляющее устройство горелки
Трансформатор розжига
Вытяжной канал
Электрод розжига и ионизации
Камера смешивания
Экран, отображающий текущ ую температуру
потока воды, давление в системе
отопления, режим работы или
дополнительную информацию
Регулятор температуры отопления
Регулятор температуры горячего водоснабжения
Кнопка выбора режима
Выключатель
Кнопка перезагрузки
Встроенный таймер (опция)
Панель управления
Датчик давления ОВ
Теплообменник ГВС
Газовый клапан
Фильтр ОВ
Выход ОВ (подача)
Вход ОВ (обратка)
Подвод газа
Выход ГВС
Вход ХВС
Подключение электропитания
