ECO Nova Руководство по установке и эксплуатации

11 газовые настенные котлы

Для монтажа котла должна использоваться стена из огнеупорных материалов, либо

изоляционная прокладка между стеной и прибором.

Запрещается устанавливать приборы в помещении, в котором имеются

взрывоопасные материалы. Не допускается установка прибора рядом с

нагревательными приборами (каминами, печами, плитами, духовками) или над ними.

Для выполнения технического обслуживания необходимо оставить для доступа не

менее 10 см справа и слева от котла.

3.2. ИСПОЛЬЗОВАНИЕ КОАКСИАЛЬНОГО (КОНЦЕНТРИЧЕСКОГО) ДЫМОХОДА

Этот тип дымоудаления позволяет отводить сгоревшие газы наружу и забирать воздух

для горения снаружи здания, а также присоединяться к общему дымоходу (LAS -

система).

90° коаксиальный отвод позволяет присоединять котел к дымоходу в любом

направлении, поскольку он может поворачиваться на 360°. Кроме того, он может

использоваться в качестве дополнительного в сочетании с коаксиальной трубой или с

45° отводом.

Обеспечьте наклон трубы в сторону улицы – 1 см на каждый метр ее длины.

Максимальная длина коаксиальной трубы составляет 5 м.

90° отвод сокращает возможную полную длину трубы на 1 м.

45° отвод сокращает возможную полную длину трубы на 0,5 м.

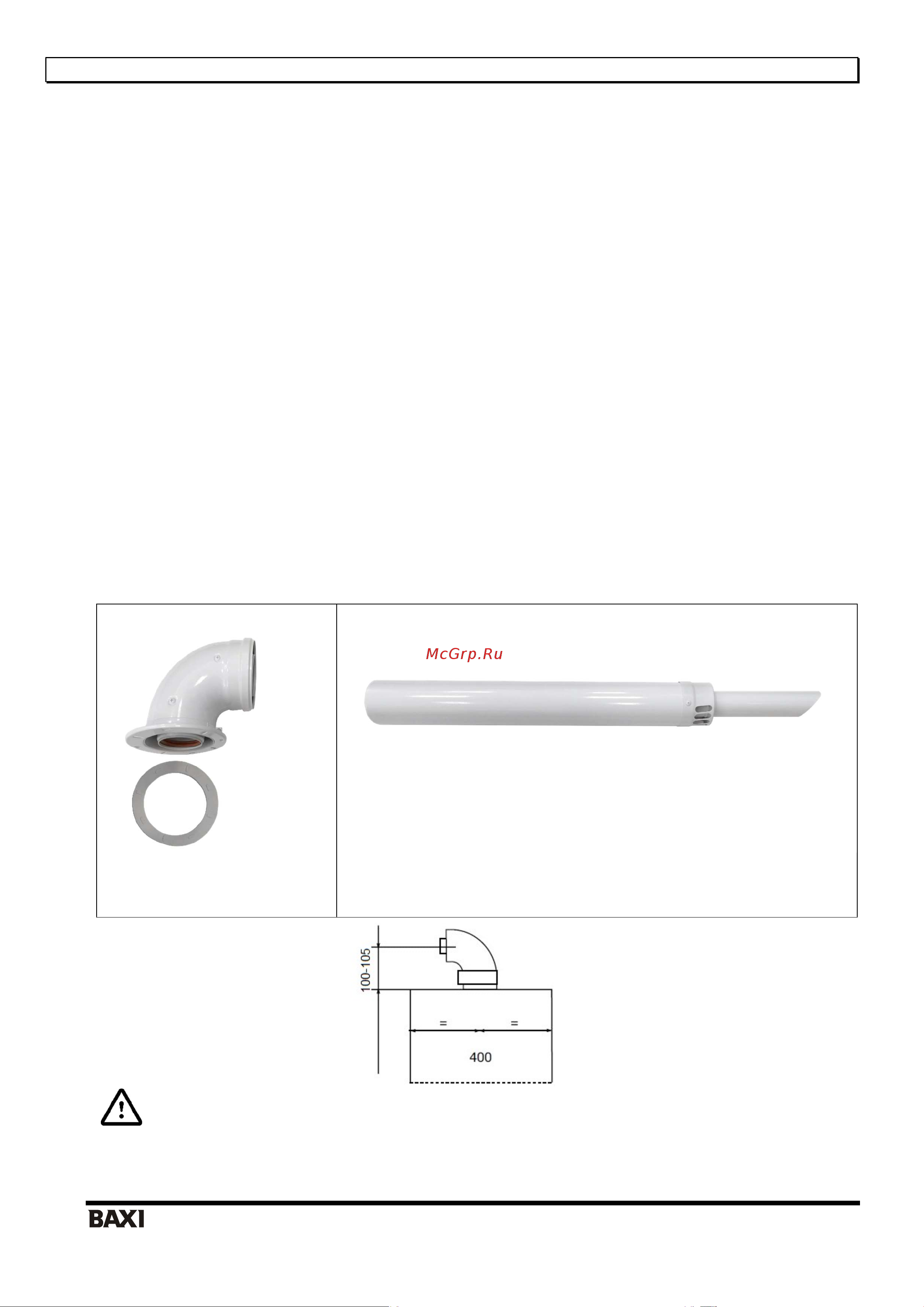

Основные элементы для коаксиального дымоудаления

Коаксиальный отвод 90°

Код: MT71410141

Коаксиальная труба с наконечником,

диаметр 60/100 мм, общая длина 1000 мм

Код: MT71413611

В случае использования

вышеуказанных элементов

присоединительные

габариты будут

соответствовать данному

чертежу:

Обратите внимание, что монтажный шаблон, идущий в комплекте с котлом,

разработан для аксессуаров, не поставляемых на территорию Таможенного Союза. В

связи с этим необходимо ориентироваться на фактические присоединительные размеры

используемых аксессуаров.
