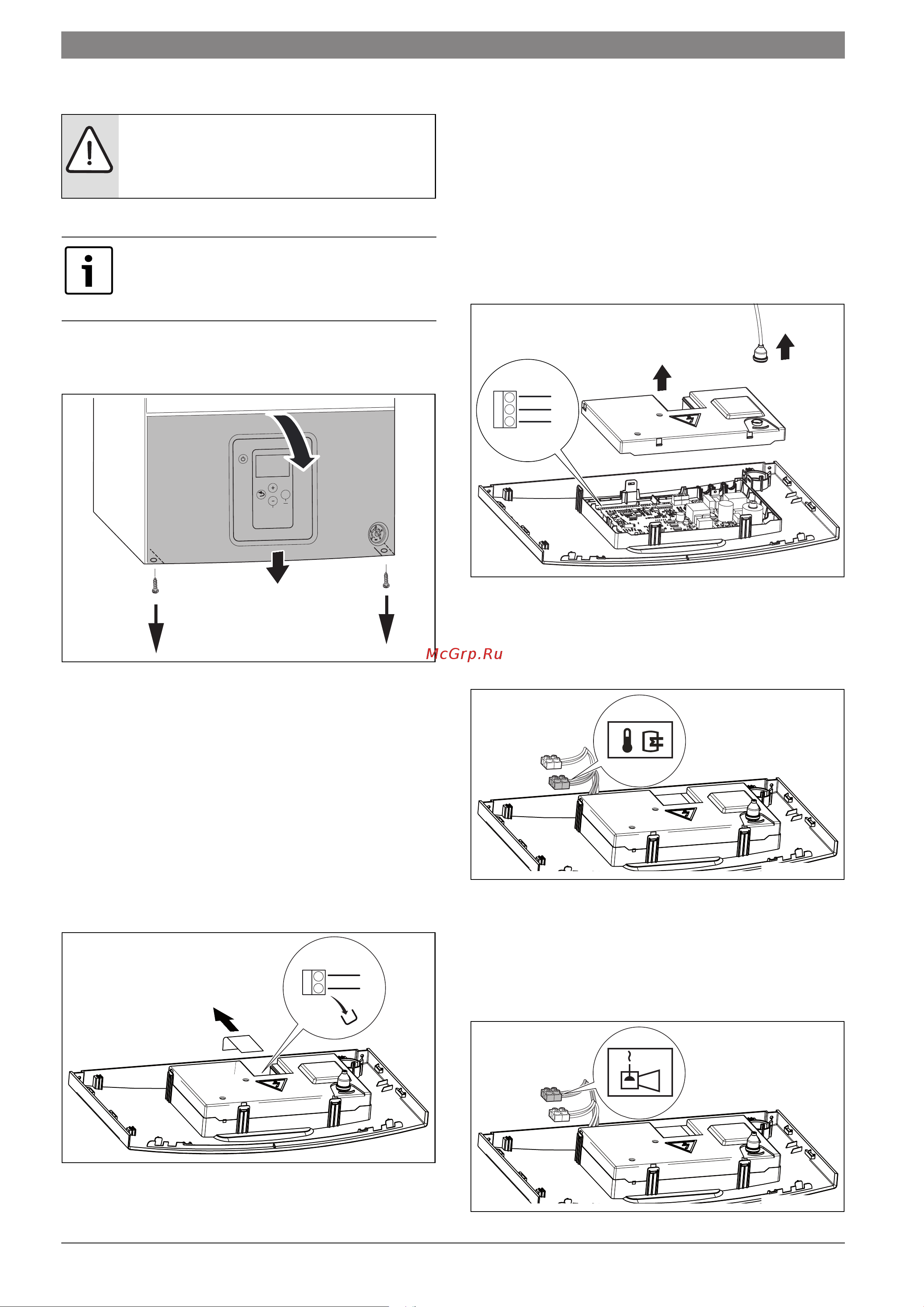

18 | Электрические соединения
Gaz 6000 W6 720 805 134 (2013/04)
6.3 Подключение блока управления
Откиньте блок управления вниз
1. Отверните винты.
2. Потяните блок управления вниз.
3. Откиньте блок управления вниз.
Рис. 20
6.3.1 Подключение регулятора on/off или регулятора Open-
Therm
Котел можно эксплуатировать только с регулятором Bosch.
Регулятор должен быть рассчитан на сетевое напряжение (от
отопительного котла) и не должен иметь собственного заземления.
Установку и электрическое подключение см. в соответствующей
инструкции по монтажу.
Контакты для подключения регулятора к блоку управления
находятся под крышкой.
▶ Снимите крышку.
▶ Удалите перемычку на клеммах TH.
▶ Подключите регулятор к клеммам ТН.
Рис. 21
6.3.2 Замена кабеля сетевого питания
Используйте только оригинальный сетевой провод 8 718 645 628.
Для подключения сетевого провода нужно открыть блок
управления.
▶ Отсоедините запальный провод.
▶ Снимите крышку.
▶ Отсоедините старый сетевой провод.
▶ Вставьте штекер нового провода на электронной плате.
▶ Вставьте фиксатор провода в корпус.
▶ Установите крышку корпуса.
▶ Подсоедините запальный провод.
Рис. 22
6.3.3 Подключение датчика температуры бойлера
(только WBN 6000-..H..)
▶ Подключите бойлер Bosch с датчиком температуры
непосредственно к соединительным клеммам.
Рис. 23
6.3.4 Подключение контакта тревоги
▶ Подключите контакт тревоги непосредственно к соединительным
клеммам.
Контакт тревоги замкнут при неисправности.
Максимальная нагрузка на контакт тревоги: 24 В, 20 мA.
Рис. 24
УBEДOMДEHИE: Остатки проводов могут повредить
блок управления.
▶ Снимайте изоляцию с проводов только вне блока
управления.
Облицовка закреплена двумя винтами для
предотвращения несанкционированного снятия
(электробезопасность).
▶ Всегда крепите облицовку этими винтами.
6 720 806 640-08.1O
ok
reset
press 5s
mode
1.
1.
2.
2
.
3.
3
.
2.
3.
6 720 806 640-16.1O
1.
T
H
2.
3.
6 720 806 640-17.1O
NL
PE
2.
1.
3.
6 720 806 640-23.1O
6 720 806 640-24.1O
