30 | Проверка/техобслуживание

Gaz 6000 W6 720 805 134 (2013/04)

14.1.3 Проверьте сетчатый фильтр в трубе холодной воды

(WBN 6000-..C..)

1. Снимите скобу с турбины.

2. Выньте сетчатый фильтр из турбины вверх.

3. Проверьте загрязнение сетчатого фильтра.

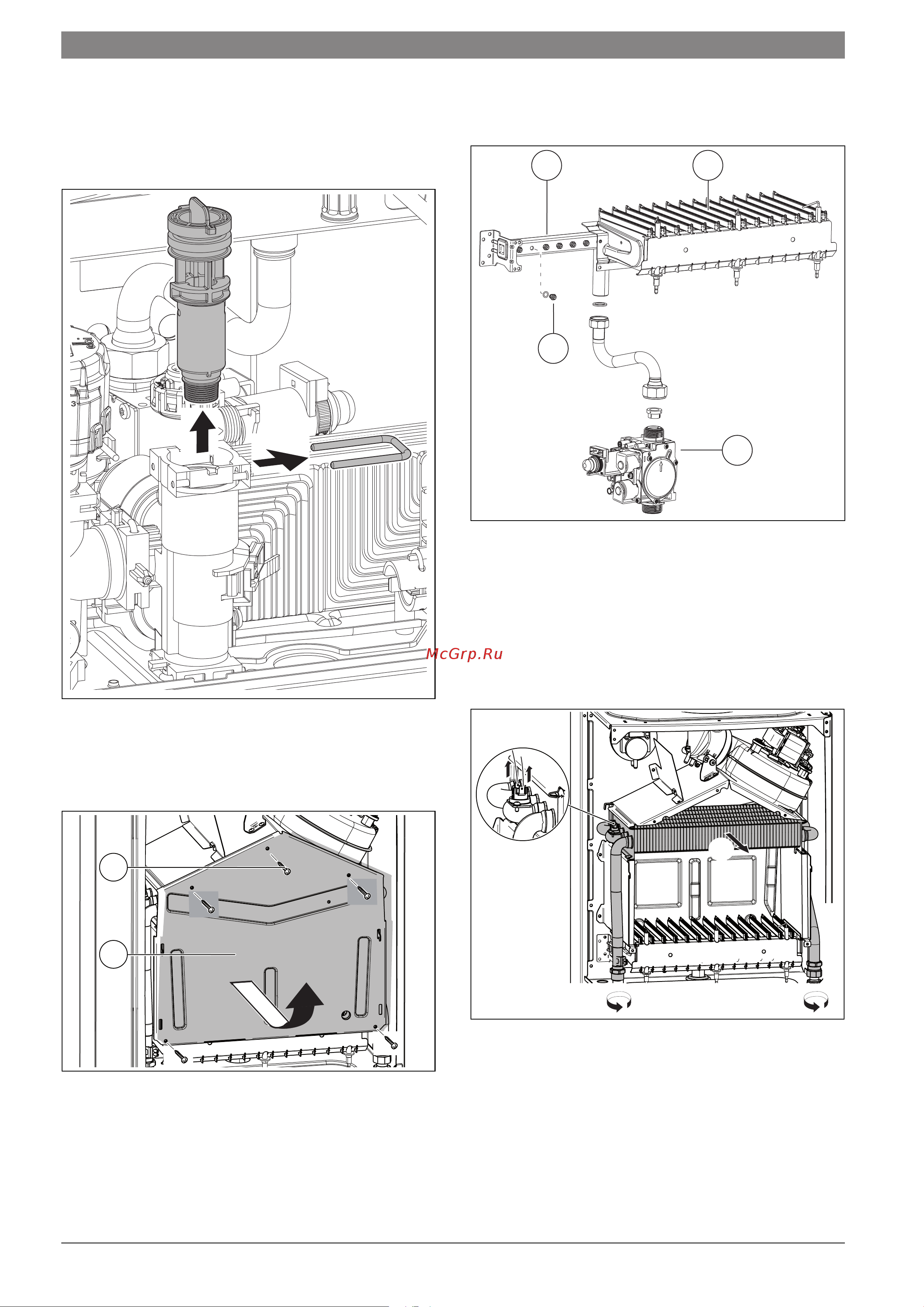

Рис. 36 Проверка сетчатого фильтра в трубе холодной воды (вид на

котёл сзади)

14.1.4 Очистка поддона горелки, форсунок и горелки sit

▶ Отверните пять винтов и снимите крышку камеры сгорания

вперёд и вверх.

Рис. 37 Открытие горелки

[1] Винты

[2] Крышка камеры сгорания

▶ Демонтируйте горелку.

▶ Демонтируйте стержень форсунки.

▶ Очистить горелку мягкой щеткой, чтобы убедиться в отсутствии

загрязнения на ламелях и форсунках. Ни в коем случае не

очищать форсунки металлической щеткой.

▶ Проверьте загрязнение электродов, при необходимости очистите

или замените.

▶ Проверить настройки подачи газа ( стр. 26).

Рис. 38

[1] Газовый коллектор

[2] Половина горелки

[3] Газовая арматура

[4] Форсунка

14.1.5 Очистка нагревательного блока

1. Отсоедините кабель.

2. Разъедините резьбовые соединения.

3. Выньте теплообменник вперёд.

Рис. 39

▶ Промойте теплообменник водой с моющим средством и

установите его на место.

▶ Осторожно выпрямить согнувшиеся ламели на нагревательном

блоке.

6 720 806 640-22.1O

6 720 806 640-11.1O

6 720 806 640-10.2O

2. 2.

6 720 806 640-15.1O
