Сведения о котле | 7

6 720 805 134 (2013/04)Gaz 6000 W

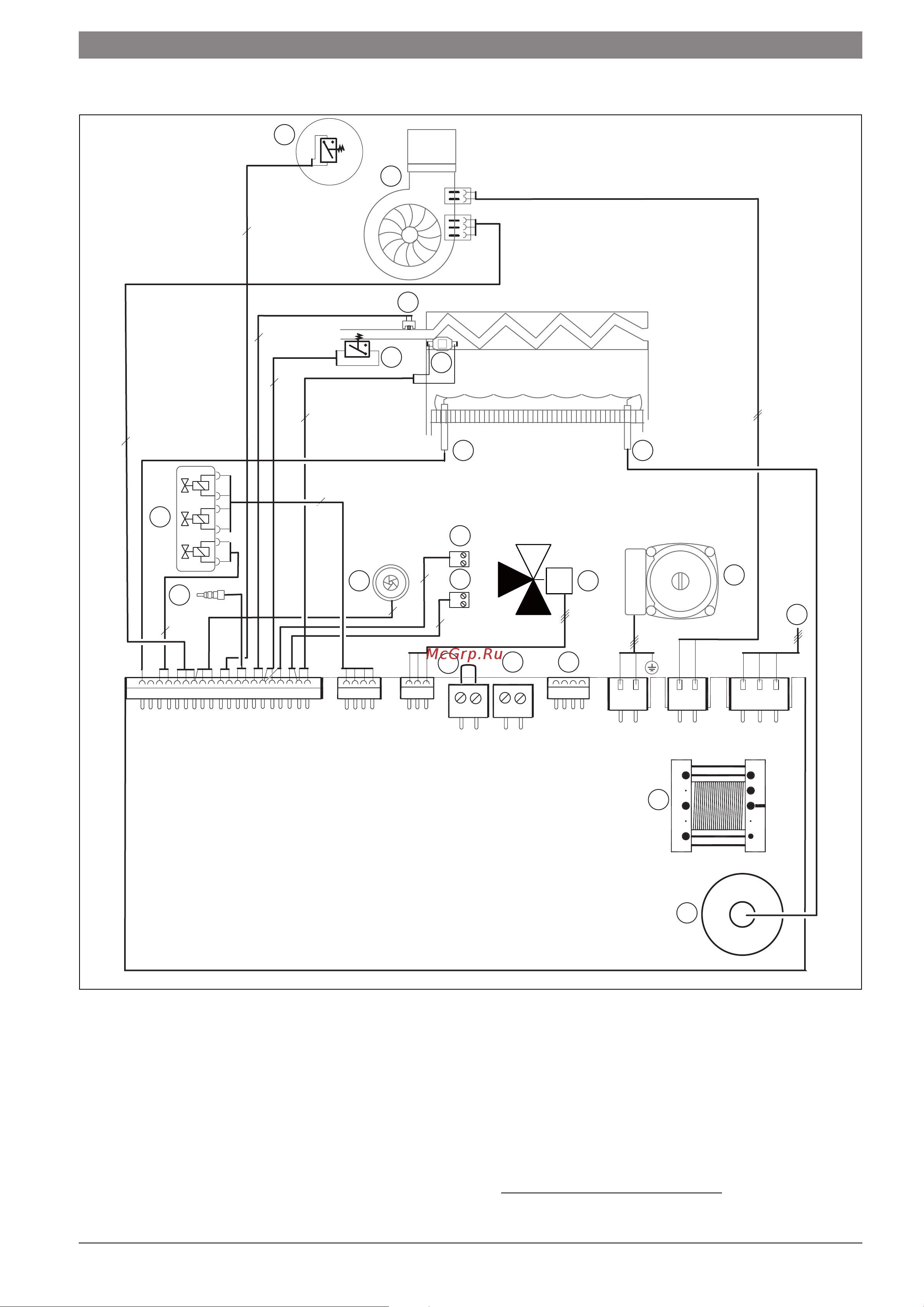

2.9 Электрическая схема

Рис. 5

[1] Дифференциальное реле давления

[2] Нагнетающий вентилятор

[3] Датчик температуры подающей линии

[4] Реле давления

[5] Ограничитель температуры котловой воды

[6] Электрод ионизации

[7] Электрод розжига

[8] Газовая арматура

[9] Подключение датчика температуры бойлера (WBN 6000-..H..)

[10] Турбина (WBN 6000-..C..)

[11] Подключение сигнала тревоги (24 В =, макс. 40 мA)

[12] 3-ходовой клапан

[13] Насос котлового контура

[14] Датчик температуры горячей воды

[15] Соединительный провод 230 В

[16] Подключение OTM или регулятора On/Off

[17] Подключение датчика наружной температуры

[18] Диагностический разъём

[19] Трансформатор

[20] Запальный трансформатор

6 720 806 640-20.1O

17 18

10 12

TH EXT

DIAG

PUMP FAN N PE L a

3 WAYGV

1) Перед подключением удалить перемычку
