Позиционирование и навеска котла

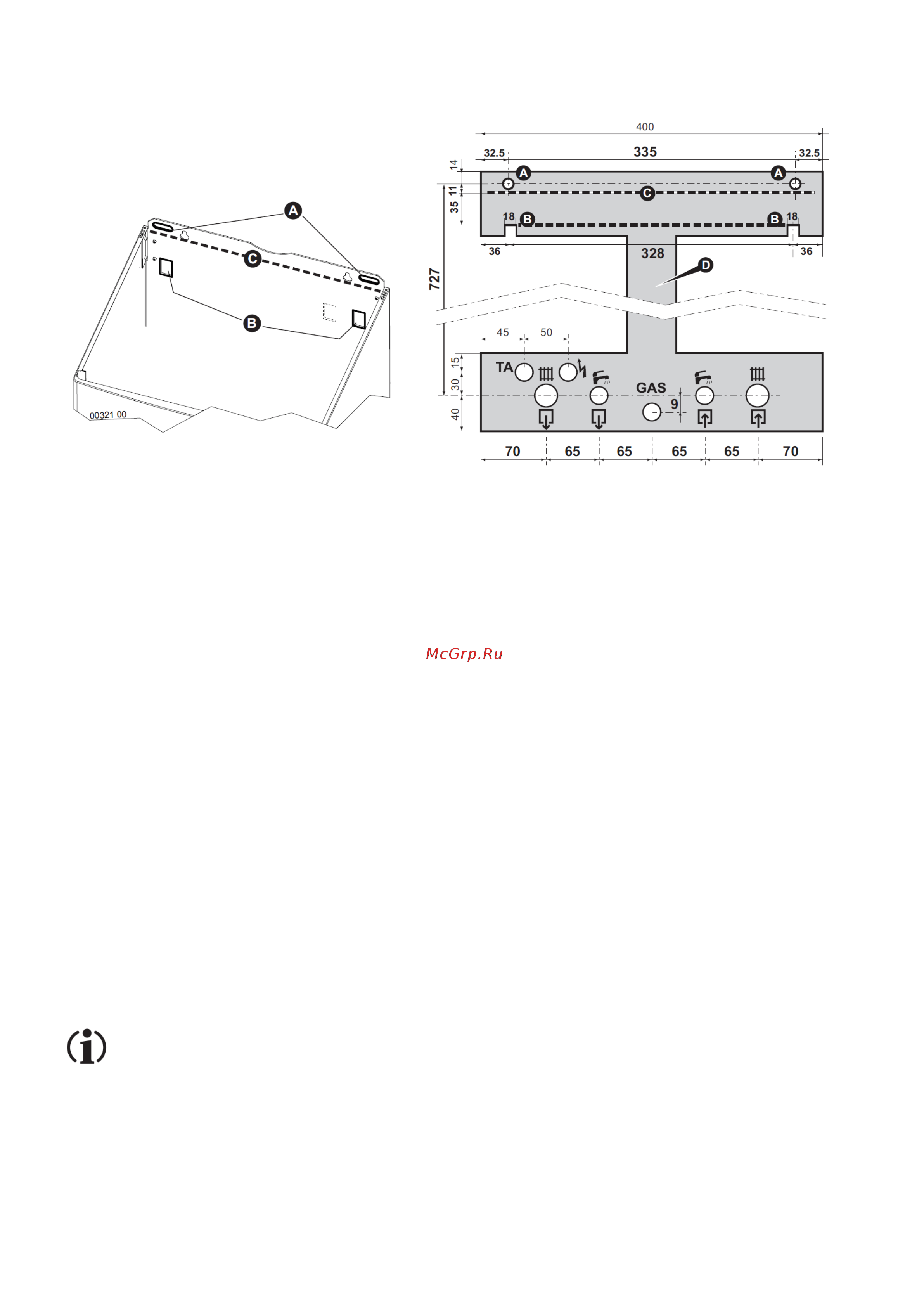

Примечание: Как дополнительная опция предлагается специальный бумажный шаблон одноразового использования

(D на рисунке), облегчающий позиционирование точек крепления. Если не используется бумажный шаблон

одноразового использования и / или оригинальный Комплект подсоединения, о позиции гидравлических подключений

котла можно прочитать в параграфе «Габаритные и присоединительные размеры».

 Для навески котла выберите его месторасположение таким образом, чтобы от боковых и нижних поверхностей

котла было достаточно места для проведения сервисных работ: не менее 50 мм от боковых поверхностей и не

менее 300 мм от нижней части котла.

 Точки фиксирования/навески котла необходимо выбрать из вариантов А или В, в зависимости от используемых

фиксирующих элементов или возможно уже существующих (открытые крюки, винтовые дюбеля и т.д).

 Если используете бумажный шаблон, приложите его к стене, используя те же фиксирующие элементы и

отверстия А или В, предназначенные для котла.

 Разместить трубы системы отопления, холодной, горячей воды и газа, электрические соединения так, чтобы

они проходили через отверстия металлического шаблона или с соблюдением размеров, указанных на рисунке

или в параграфе «Габаритные и присоединительные размеры». Верхняя кромка котла, используемая как

отправная точка для размеров согласно параграфа «Виды систем дымоудаления и воздухозабора»,

соответствует штриховой линии С на рисунке.

 Удалите металлический шаблон (если он есть) и повесьте котел на фиксирующие элементы, используя

выбранные отверстия А или В.

 Удалите пластиковые заглушки гидравлических фитингов котла.

 Затем осуществите гидравлические подключения, подключения газа, электропитания и электрических

компонентов, подключения системы дымоудаления и воздухозабора, следуя инструкциям в соответствующих

параграфах.

Соединения котла спроектированы для выполнения подключений с использованием прокладки надлежащих

размеров из материалов, которые гарантируют надежную фиксацию без излишнего затягивания. Для

уплотнения не рекомендуется использование пакли, тефлона и других подобного рода материалов.
