Виды систем дымоудаления и воздухозабора

Раздельная система (C42 , C52 , C82 , C92 * и B22 )

Модель

Раздельная система Ø80 мм

(с разветвителем на коаксиальном

соединении)

AS+SC

мин.÷макс.

(м)

макс.

(м)

Диафрагма

Длина

AS+SC

(м)

Ø мм

24 кВт

2 ÷ 16

всегда

Нет

Не принимать во внимание AS для систем типа B22 (забор

воздуха из помещения)

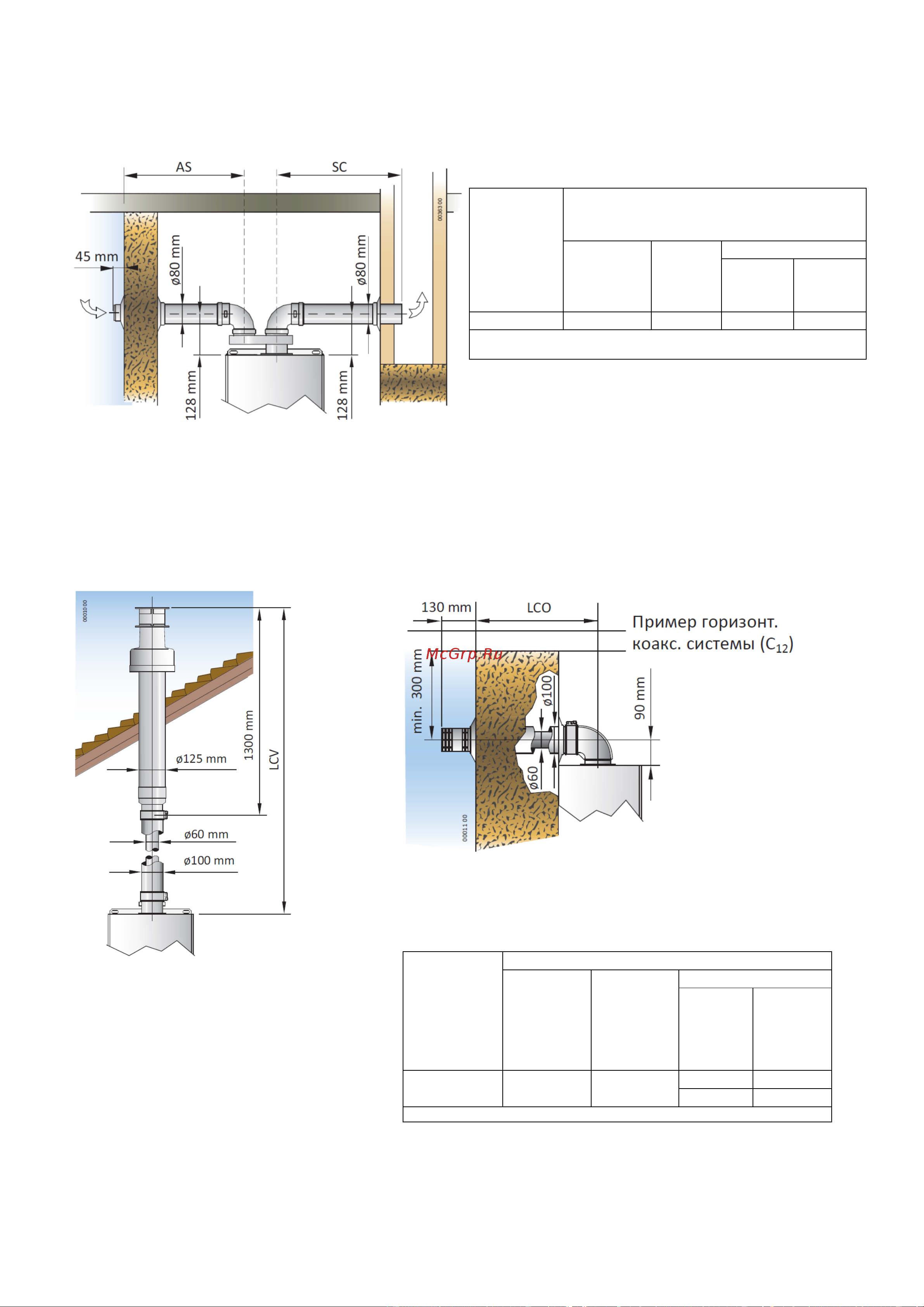

Пример раздельной системы (C82)

AS = забор воздуха SC = дымоудаление

колено на 90° Ø80 эквив. длине 0,5м

колено на 45° Ø80 эквив. длине 0,25м

Коаксиальная система (C12 , C32 )

* Примечание: При раздельной системе возможно выполнение

также систем типа C12 и C32

Модель

Коаксиальная система Ø60/100 мм

LCO

мин.÷макс.

(м)

LCV

мин.÷макс.

(м)

Диафрагма

LCO или

LCV

длина

(m)

Ø мм

24 кВт 0.8 ÷ 4 0.8 ÷ 5 до 1 43 (F)

более 1 Нет

(F): Диафрагма входит в комплект поставки котла

Пример вертик. коакс. системы (C32)

колено на 90° Ø60/100: эквив. длине 1,0м

колено на 45° Ø60/100: эквив. длине 0,5м
