РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮРУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ

Управление и сигнализация

Главный выключатель

Главный выключатель (рис.1, поз.1)

предназначен для включения и выключения

котла. Он расположен в нижней половине

панели управления котлом.

Предупреждение: Ввод котла в действие и

его первый запуск должен быть осуществлен

сотрудником авторизованной сервисной

организации.

Панель управления

С помощью панели управления можно

следить за актуальными величинами и

устанавливать требуемые параметры.

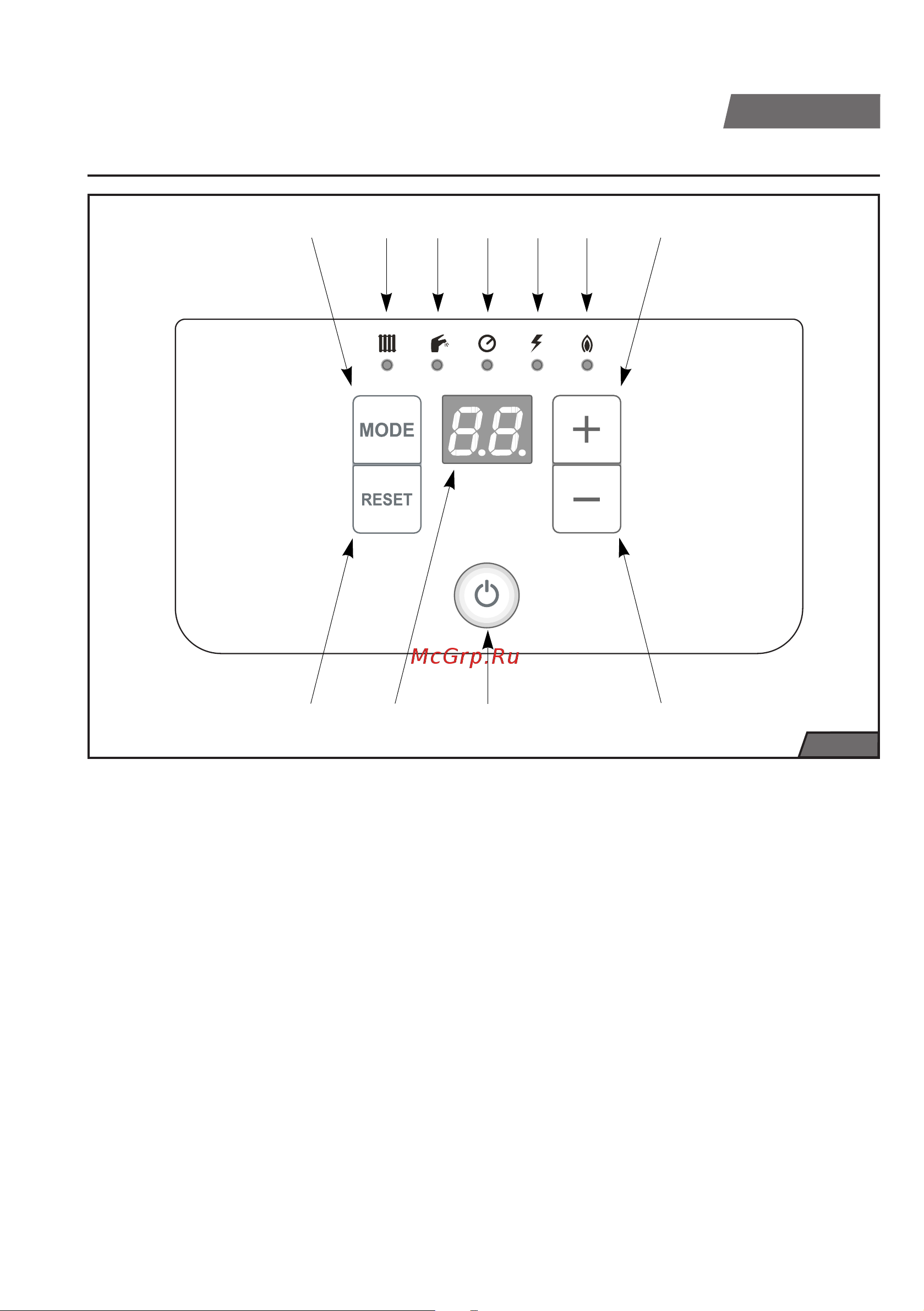

Описание элементов управления (рис. 1):

2. Диод ОВ – отображение или установка

температуры отопительной воды.

3. Диод ГВС – отображение или установка

температуры горячего водоснабжения.

Рис

. 1

1110

4. Диод давления ОВ – индикация

давления.

5. Индикация неисправностей котла.

6. Индикация пламени – котел включен в

работу.

7. Кнопка MODE – переключение режимов

считывания или настройки параметров.

8. Кнопка (+) – увеличение значения

установленного параметра.

9. Кнопка RESET – разблокировка

неисправности.

10. Дисплей – индикация значений давления,

температуры, сервисных параметров,

сообщений об ошибках.

11. Кнопка (-) – уменьшение значения

установленного параметра.
