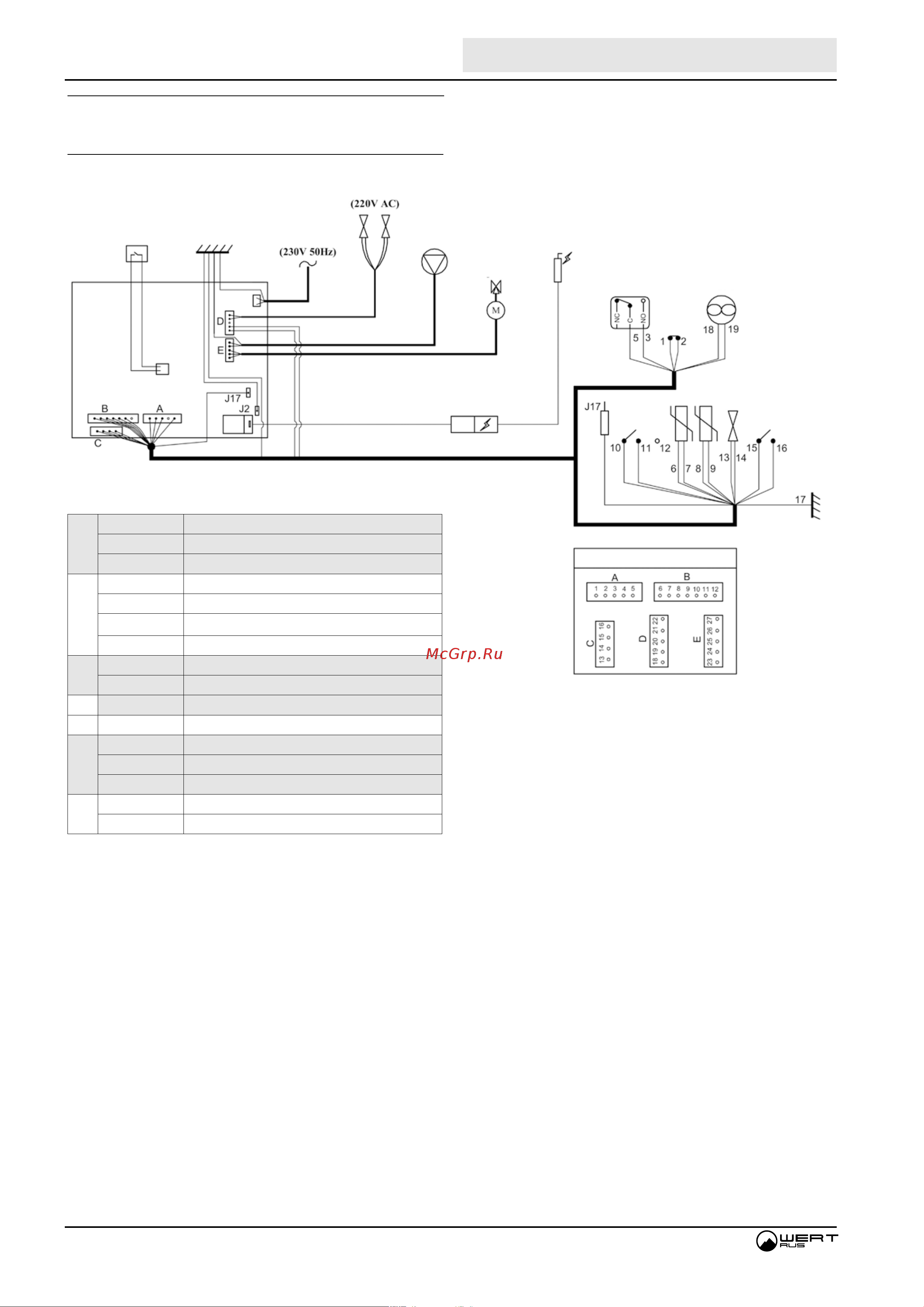

Принципиальная электрическая схема
А
1-2 Предохранительный термостат
3-5 Реле давления воздуха
4 —
В
6-7 Датчик температуры ОВ
8-9 Датчик температуры ГВС
10-11 Датчик протока
12 —
С
13-14 Модулирующий газовый клапан (17 V DC)
15-16 Реле давления воды
17 Заземление корпуса котла
J2 - Заземление
D
18-19 Вентилятор
20 —
21-22 Газовый клапан (220 V AC)
E
23-24-25 3-ходовой кран
26-27 Насос
Рис. 24. Электрическая схема
11 Принципиальная электрическая схема
Соединения
Электрод
розжига
и ионизации
3-ходовой
клапан
Насос
Вентилятор
Датчик давления
воздуха
Газовый клапан
Предохранительный
термостат
