Инструкция по монтажу и сервисному обслуживанию для специалистов

при температуре до 200 °С (рекомендуемые материалы: нержавеющая, оцинкованная или эмалированная сталь,

алюминий, медь с толщиной стенки не менее 0,5 мм);

x газоотводящая труба должна иметь внутренний диаметр не менее 125 мм;

x длина вертикального участка газоотводящей трубы от аппарата должна быть не менее 500 мм;

x длина газоотводящей трубы от

вертикального участка до дымохода должна быть не более 2 м;

x газоотводящая труба должна иметь уклон не менее 2° вверх по направлению к месту стыковки с дымоходом и

минимальное количество поворотов (не более трёх);

x газоотводящая труба и её соединение с аппаратом должны быть герметичными, соединение трубы с аппаратом

рекомендуется выполнять

в соответствии с рисунком 4.

1 – газоотводящая труба;

2 – патрубок газоотводящего устройства аппарата;

3 – уплотнитель термостойкий;

4 – скотч алюминиевый термостойкий.

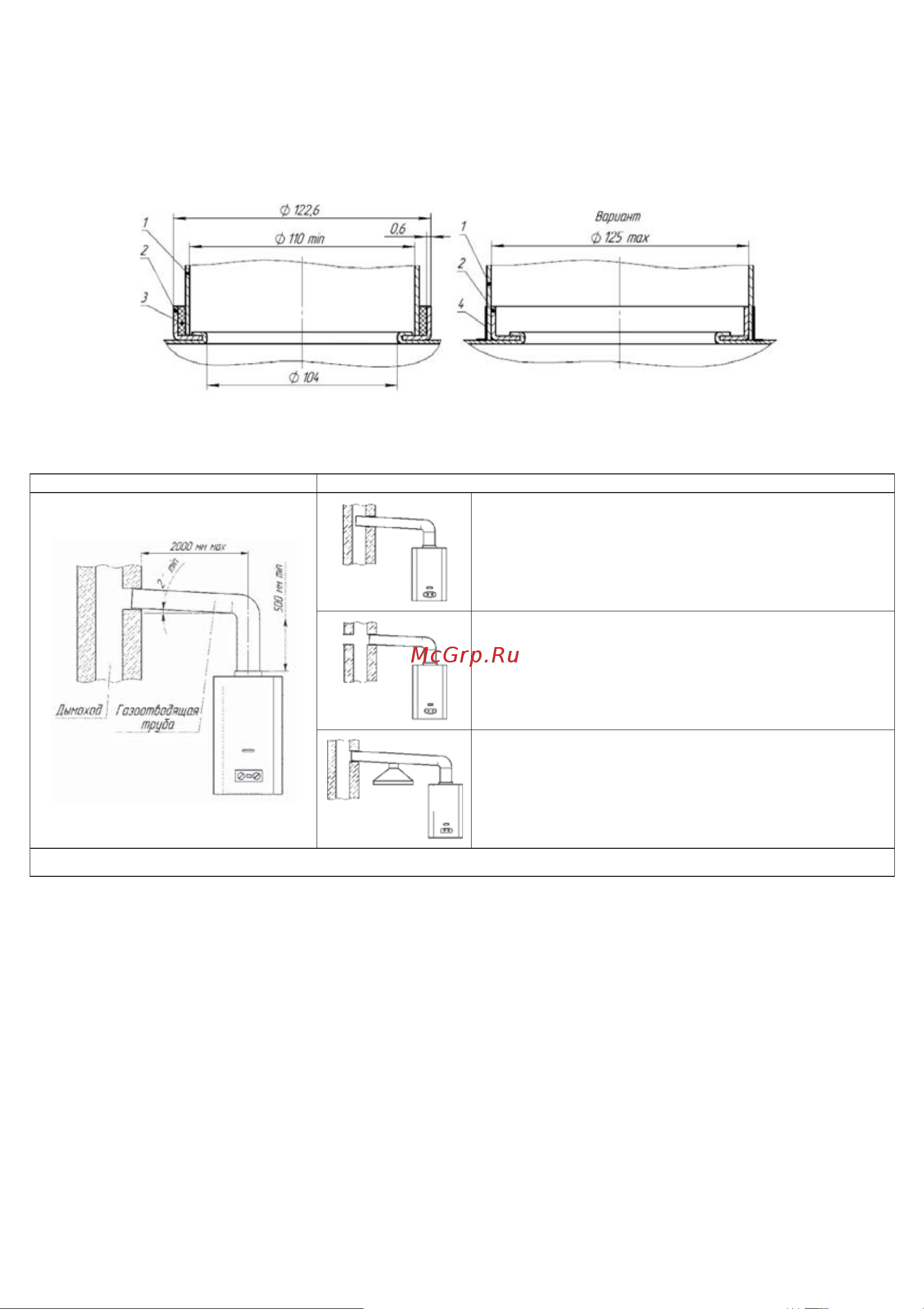

Рисунок 4. Схема подсоединения газоотводящей трубы

2.6.2 Вариант подключения аппарата к дымоходу показан на рисунке 5.

Правильно

Неправильно

Конец газоотводящей трубы слишком близок к

противоположной стене дымохода.

В дымоходе на уровне подсоединения газоотводящей

трубы имеется отверстие (в том числе и с

подключенным к нему другим устройством).

Два устройства имеют одно подсоединение к

дымоходу.

Рисунок 5. Подключение аппарата к дымоходу

2.7 Проверка аппарата

2.7.1 После установки аппарата и проверки на герметичность должны быть проверены работа горелки , работа

автоматики безопасности и температура нагрева воды. Включение и выключение аппарата, регулировку температуры

воды выполнять в соответствии с разделом. Проверку работоспособности термореле (датчика тяги) производить в

соответствии с п. 4.5.

Примечание. После хранения аппарата в помещении

с отрицательной температурой его первый запуск

производить не ранее. Чем через 2 часа после переноса его в теплое помещение.

2.7.2. При необходимости (при недостаточном нагреве воды) следует проверить давление газа на входе в аппарат,

для чего необходимо:

а) закрыть газовый кран на входе в аппарат;

б) вывернуть винт из

штуцера 21 (рис. 6) и подключить к штуцеру дифманометр;

в) открыть газовый кран на входе в аппарат и проверить подключение дифманометра на герметичность;

г) Включить аппарат и установить режим максимальной тепловой мощности

д) определить по дифманометру давление газа, которое должно соответствовать давлению, указанному в разделе 10;

После проведения замеров следует:

) выключить аппарат и закрыть газовый кран на входе в аппарат;

б) отключить дифманометр и завернуть до упора винт в штуцере;

в) открыть газовый кран на входе в аппарат и проверить штуцер на герметичность.

2.8 Переналадка аппарата на другой вид и давление газа

2.8.1 Переналадка аппарата на другой вид или давление

газа должна осуществляться специализированной

сервисной организацией. Для переналадки необходимо использовать только фирменный комплект деталей.
