Инструкция по монтажу и сервисному обслуживанию для специалистов

2.1.5. Расстояние от боковых поверхностей аппарата до трудносгораемых стен без

применения изоляции должно быть не менее 250 мм. При уменьшении указанного расстояния

до 150 мм необходима установка теплоизоляции (обивка стен оцинкованным листом по листу

теплоизоляционного материала).

2.1.6. При установке аппарата на несгораемых стенах устройство изоляции не требуется.

2.1.7. Запрещается установка аппарата на деревянных стенах; оштукатуренных стенах,

имеющих деревянную основу; на стенах, покрытых легко возгораемыми материалами.

2.1.8. Запрещается устанавливать аппарат над источником тепла или открытого пламени.

2.1.9. Рекомендуется устанавливать аппарат на такой высоте, чтобы смотровое окно

находилось на уровне глаз потребителя или как можно ближе к этому уровню.

Также для осуществления сервисного обслуживания при установке аппарата необходимо

выдержать следующие зазоры:

 расстояние от боковой поверхности аппарата до боковой стены не менее 150 мм;

 свободное пространство перед лицевой поверхностью аппарата должно быть не

менее 600 мм.

2.1.10. Рекомендуемая схема установки (подключения) аппарата приведена на рис. 3.

Рекомендуется сначала подключить аппарат к водопроводной сети, заполнить систему аппарата водой и затем подключить его к

газовой сети.

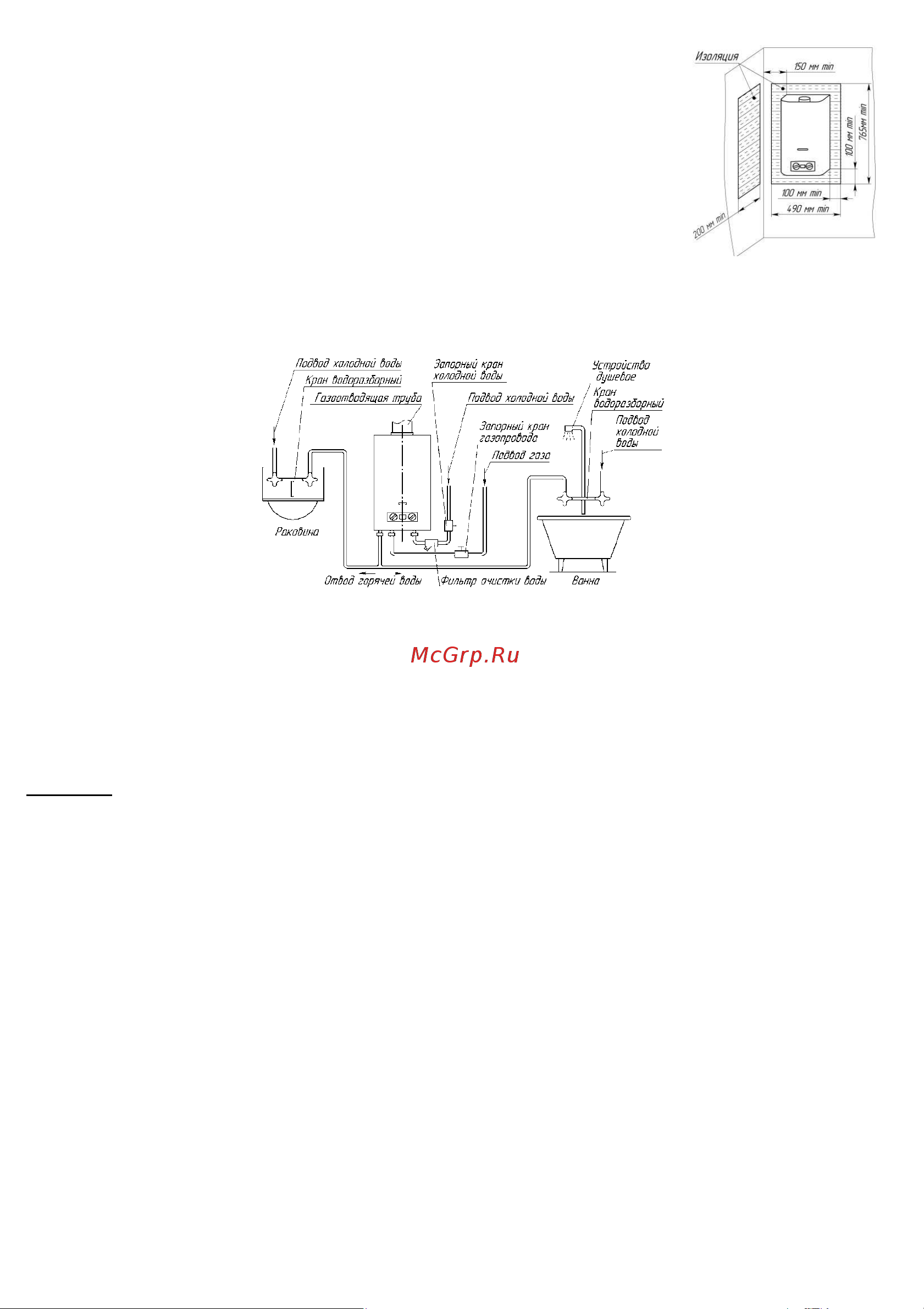

Рисунок 3. Схема установки аппарата

2.2. МОНТАЖ АППАРАТА

2.2.1. Перед установкой аппарата рекомендуется снять переднюю панель, для чего:

а) снять ручки 1 и 2 (см. рис. 1), потянув их на себя;

б) вывернуть в нижней части изделия два винта крепления панели передней;

в) разъединить провода, соединяющие дисплей с блоком управления электронным и с датчиком температуры воды;

г) потянуть нижнюю часть панели на себя, сдвинуть ее вверх и снять с аппарата.

Если передняя панель или задняя стенка аппарата покрыта защитной полиэтиленовой пленкой, то перед установкой аппарата

защитную пленку необходимо снять. Также с передней поверхности аппарата необходимо снять наклейки с предупреждающими

надписями и рекламной информацией (при их наличии).

ВНИМАНИЕ! Не позволяйте маленьким детям играть с упаковочным материалом, так как это может представлять для них

опасность удушения. После установки аппарата упаковка может быть утилизирована (см. п. 8.1).

2.2.2 Аппарат навешивается монтажными отверстиями 11 (см. рис. 1) на 2 крючка, установленные в стене (крючки и дюбели входят

в комплект поставки). Расположение и размеры монтажных отверстий, а также габаритные и присоединительные размеры для

подсоединения трубопроводов воды, газа, отвода продуктов сгорания приведены на рис. 1.

2.3. ПОДКЛЮЧЕНИЕ АППАРАТА К ВОДОПРОВОДНОЙ СЕТИ

2.3.1. Для увеличения срока службы аппарата и улучшения его эксплуатационных характеристик рекомендуется устанавливать

перед аппаратом фильтр очистки воды (см. рис. 3).

2.3.2. Для облегчения последующего технического обслуживания необходимо установить перед аппаратом запорный кран на

трубопроводе подвода холодной воды (рис. 3). Запорный кран должен быть легкодоступен.

2.3.3. Подключение аппарата к водопроводной сети необходимо выполнять металлическими трубами или гибкими шлангами с

внутренним диаметром не менее 13 мм. Длина гибкого шланга для подвода и отвода воды должна быть не более 2,5 м.

2.3.4. Резьбовое соединение накидных гаек (торцевое соединение), как подвижных, так и неподвижных, с ответным штуцером

необходимо выполнять с применением прокладок. Материал прокладок – маслобензостойкая резина, безасбестовый паронит или

фторопласт-4 (тефлон).

2.3.5. Подключение холодной воды производить к штуцеру подвода холодной воды 7 (рис. 1), а горячей воды – к штуцеру отвода

горячей воды 9, предварительно сняв со штуцеров защитные заглушки.

2.3.6. Подключение трубопроводов холодной и горячей воды не должно сопровождаться взаимным натягом труб и частей аппарата

во избежание смещения или поломки отдельных деталей и частей аппарата и нарушения герметичности водяной системы.

2.3.7. Перед подключением водонагревателя к водопроводной сети необходимо открыть подачу холодной воды на некоторое время

для прочистки трубы подвода воды к аппарату и предотвращения нежелательного попадания в аппарат грязи и отложений при

первом его включении

2.3.8. После подсоединения трубопроводов к аппарату необходимо обязательно проверить герметичность мест соединений.

Проверка герметичности производится в следующем порядке:

а) открыть кран горячей воды.

б) открыть запорный кран холодной воды перед аппаратом

в) после заполнения тракта аппарата водой закрыть кран горячей воды и осмотреть соединения.

Рисунок 2. Установка аппарата

на трудносгораемых стенах
