Руководство для технического персонала
11

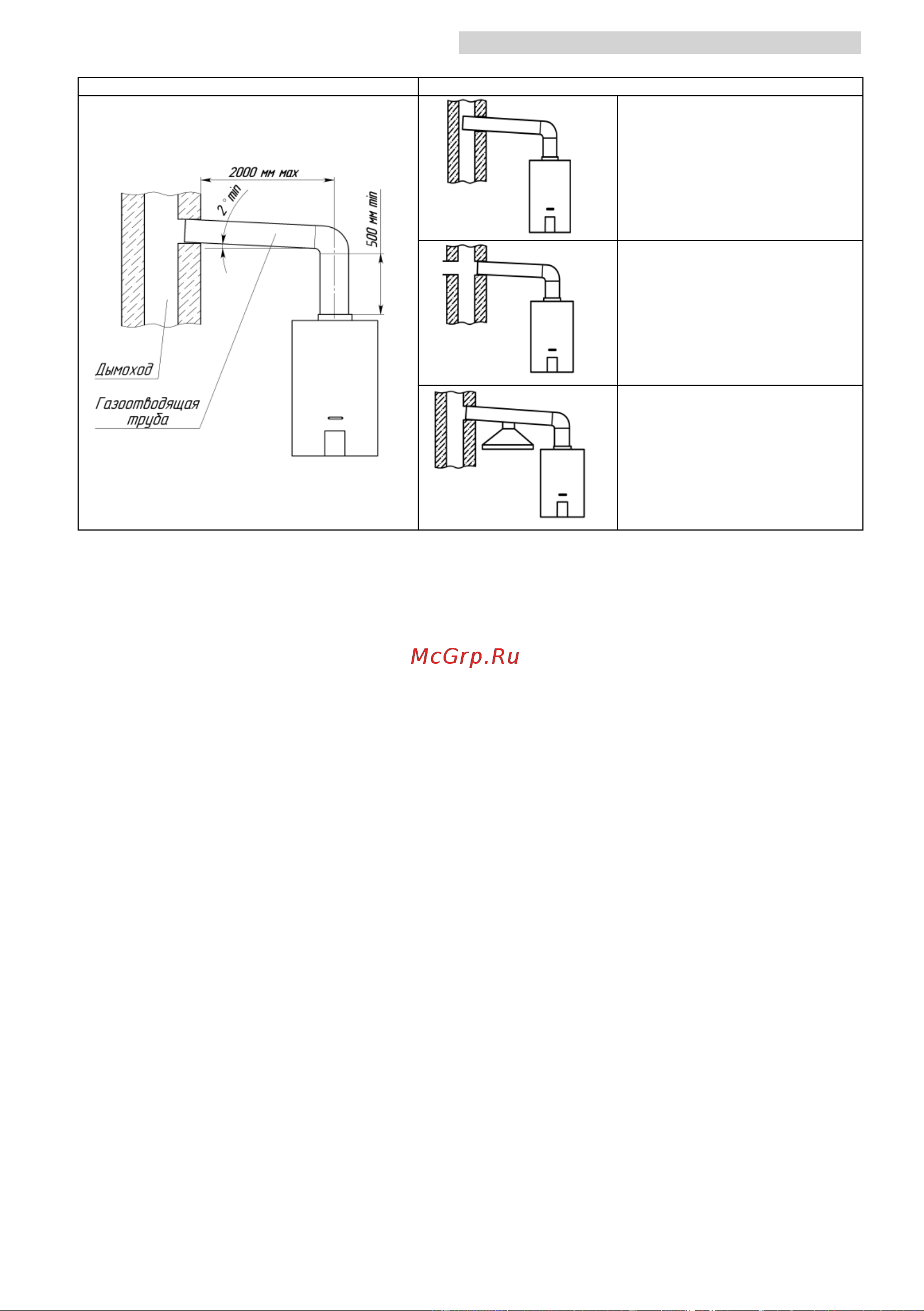

Рис. 6. Подключение аппарата к дымоходу
7.7. Проверка аппарата
После установки аппарата и проверки на герметичность должны быть проверены: работа горелки (п. 4.1.2, 4.1.3),
работа автоматики безопасности (п. 8.2.5 стр. 12), температура и расход горячей воды. Включение и выключение аппарата,
и регулировку температуры воды выполнять в соответствии с разделом 3 (стр. 5).
Примечание. После хранения аппарата в помещении с отрицательной температурой его первый запуск
производить не ранее, чем через 2 ч после переноса его в тёплое помещение.
При необходимости (при недостаточном нагреве воды) следует проверить давление газа на входе в аппарат. Для
измерения давления газа, предварительно перекрыв запорный газовый кран на входе в аппарат, необходимо подключить
манометр к штуцеру для замера давления газа.
Измерение давления газа необходимо производить при работающем аппарате и максимальном расходе газа.
Давление газа должно соответствовать значению, указанному в разделе «Свидетельство о приемке».
7.8. Переналадка аппарата на другой вид и давление газа
7.8.1. Переналадка аппарата на другой вид и давление газа должна осуществляться специализированной
сервисной организацией. Для переналадки необходимо использовать только фирменный комплект деталей.
Перед переналадкой необходимо выключить аппарат и перекрыть запорный газовый кран.
7.8.2. Для переналадки аппарата на другой вид или давление газа необходимо заменить сопла коллектора горелки
на сопла с диаметром отверстия в соответствии с Таблица 1 для вида и давления газа, на котором будет работать аппарат.
После переналадки необходимо проверить герметичность соединений.
Вид и давление газа, на который перенастроен аппарат, необходимо указать в разделе 13 настоящего руководства
указанием организации, выполнившей перенастройку, и даты выполнения) и на табличке аппарата.
8. УСТРОЙСТВО И УПРАВЛЕНИЕ РАБОТОЙ АППАРАТА
8.1. Устройство аппарата
8.1.1. Аппарат настенного типа (Рис. 1) прямоугольную форму, образуемую съемной облицовкой 1.
8.1.2. У аппарата на лицевой стороне облицовки расположены: смотровое окно 6 для наблюдения за пламенем
горелки; дисплей 5 температуры воды. Все основные элементы аппарата смонтированы на каркасе. Назначение основных
узлов и составных частей аппарата (Рис. 7):
- газоотводящее устройство 16 предназначено для отвода продуктов сгорания в дымоход;
- теплообменник 15 обеспечивает передачу получаемого при сжигании газа тепла воде, протекающей по трубам
теплообменника;
- узел водогазовый 21 предназначен для управления подачей газа на горелку состоит из узлов водяного и газового
и блока клапанов (конструкция узла обеспечивает доступ газа к горелке только при наличии протока воды);
- горелка 12 предназначена для создания и горения воздушно-газовой смеси;
- модуль электроники 19 обеспечивает управление розжигом и подачей газа на горелку;
- датчик температуры воды 2 предназначен для измерения температуры нагретой воды;
- датчик перегрева воды 18 обеспечивает отключение водонагревателя при нагреве воды выше 80 °С,
предотвращая тем самым образование накипи в трубках теплообменника, что увеличивает срок службы водонагревателя;
- свеча 14 предназначена для создания искрового разряда для воспламенения горелки;
- пробка 7 служит для слива воды из водяного контура водонагревателя для предотвращения её замерзания,
встроенный в пробку предохранительный клапан предназначен для защиты водяного контура водонагревателя от
повышенного давления воды.
Правильно
Неправильно
Конец газоотводящей трубы
слишком близок к противоположной
стене дымохода.
В дымоходе на уровне
подсоединения газоотводящей
трубы имеется отверстие
(в том числе и с подключенным к
нему другим устройством).
Два устройства имеют одно
подсоединение к дымоходу.
