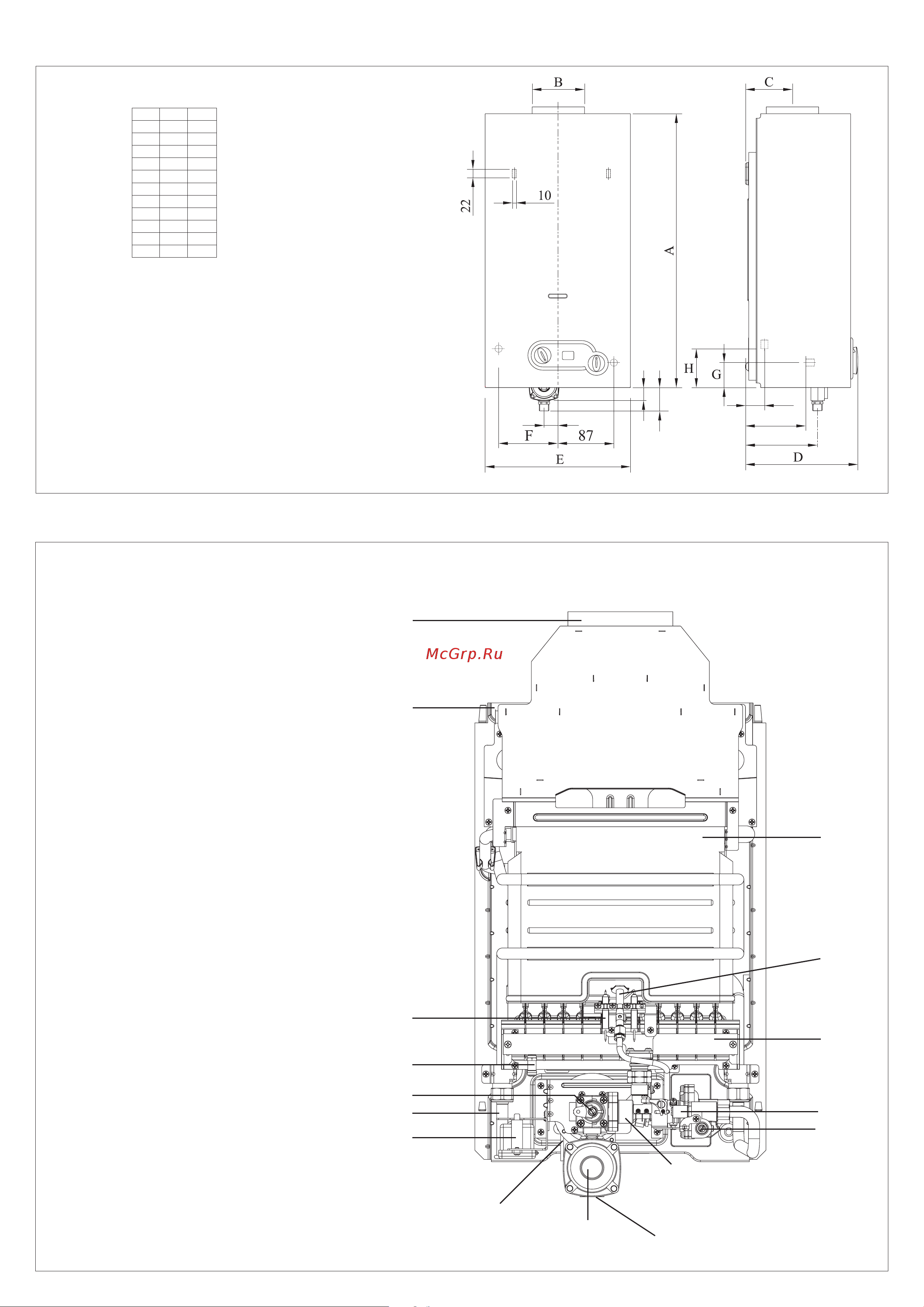

Рис. 1
Размеры указаны в мм
1.3 Присоединительные размеры
1.4 Устройство
11 14
A 592 650
B
(Ø)
110 130
C 101 101
D 245 245
E 314 365
F 128 148
G 54 74
H 84 104
I 27 27
L 50 30
M 30 10
2
1
3
4
5
6
7
8
10
11
12
13
14
15
9
16
M
L
I
142
130
41
Рис. 2
1 Датчик тяги
2 Патрубок для удаления продуктов сгорания
3 Теплообменник
4 Запальная горелка
5 Горелка
6 Регулятор давления воды
7 Регулятор температуры
8 Автоматический отсечной клапан
9 Вход газа
10 Регулятор давления газа
11 Электронный блок
12 Гнездо для батарейки
13 Экономайзер
14 Штуцер для замера давления
15 Запальная горелка
16 Датчик
