Ru-2
°C
NON STOP
CLOCK
TEMP
AUTO
TIMER
MODE
SET
ZONE
START/STOP
CLOCK ADJUST
SET TIME TEMP./DAY FAN
CONTROL
MASTER
CONTROL
21
HIGH
COOL
DEFROST TEST
DAY OFF
ENERGY SAVE
°C
NON STOP
CLOCK
TIMER
NEXT DAY
DAY
TEMP.
OFFON
TIMER
WEEKLY
AUTO
OFF
ON
OFF
ON
DAY OFF
21
HIGH
MED
LOW
AUTO
HEAT
FAN
COOL
DEFROST TEST
*
D
A
B 80
C 9 7
G
F
J
E
H I
Q
R
L
K
MNOP
5
6
6
5

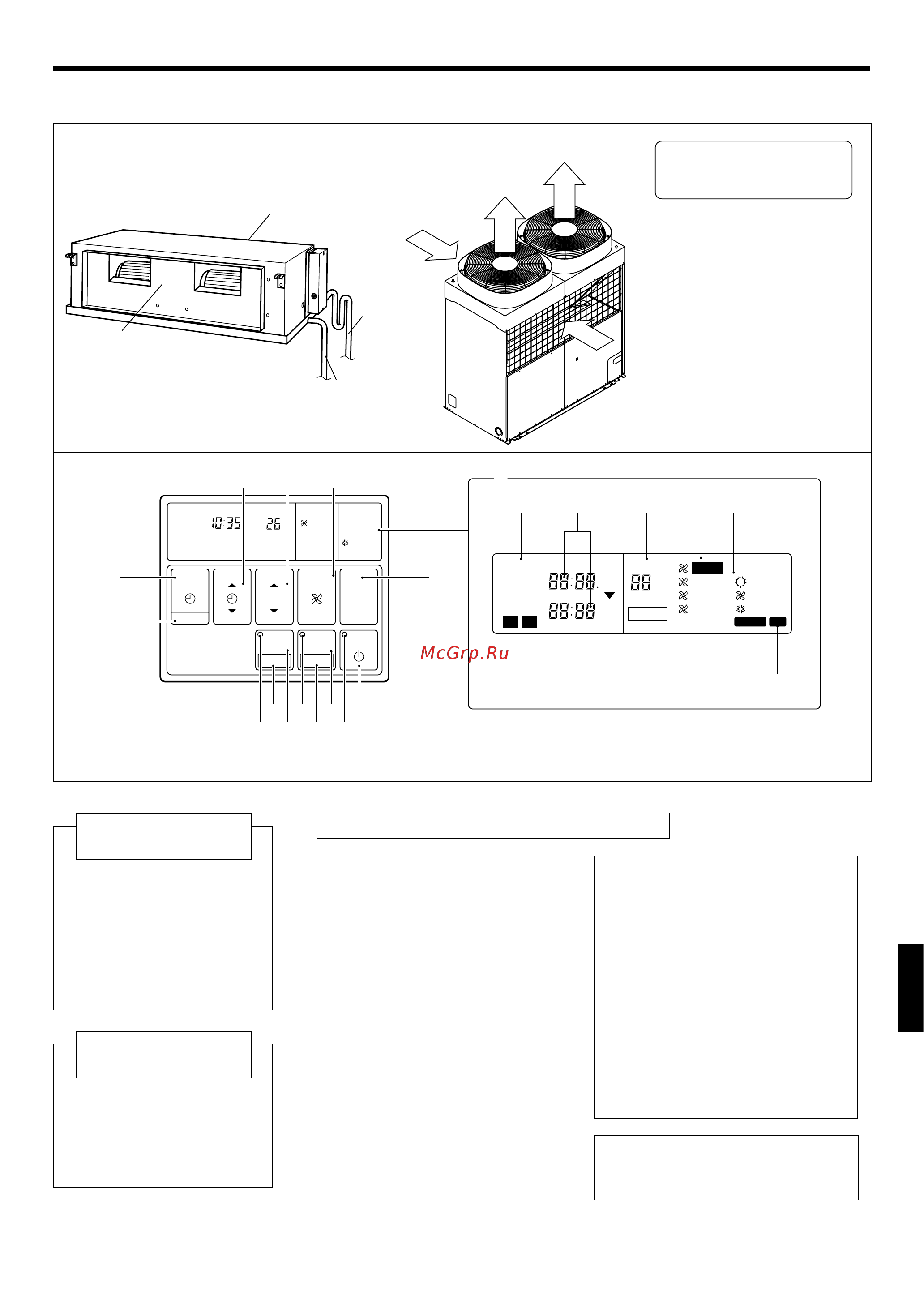

НАЗВАНИЯ ЧАСТЕЙ
Рис. 1
Рис. 2
Рис. 3
● В целях объяснения на рисунке приведены все возможные
показания дисплея пульта ДУ. Фактически на пульте
высвечивается только та часть, которая регулируется или
используется.
Рис. 4 Дисплей
Рис. 1 Внутренний
блок
1 Выходной порт
2 Воздухозаборный
порт
3 Дренажная трубка
(Основная)
4 Дренажная трубка
(Предохранительная)
Рис. 2 Наружный
прибор
5 Отверстие
воздухозабора
6 Выходное
отверстие для
воздуха
Рис. 3 Пульт дистанционного управления
7
Кнопка START/STOP (СТАРТ/СТОП)
8 Индикатор работы
9 Кнопка ENERGY SAVE
(ЭНЕРГОСБЕРЕЖЕНИЕ)
0 Kнопка DAY OFF (ДЕНЬ ОТКЛ)
A Индикатор ENERGY SAVE
(ЭНЕРГОСБЕРЕЖЕНИЕ)
B
K
нoика ZONE Control
(Управляйте ЗОНОй)
C Kнопка SET (УСТАНОВКА)
D Индикатор ZONE Control
(Управляйте ЗОНОй)
E Кнопка CLOCK ADJUST
(РЕГУЛИРОВКА ЧАСОВ)
F Кнопка TIMER MODE
(РЕЖИМ ТАЙМЕРА)
G Кнопка SET TIME
(УСТАНОВКА ВРЕМЕНИ)
H Кнопка УСТАНОВКИ
ТЕМПЕРАТУРЫ/ДАТЫ (SET TEMP./DAY)
#I Кнопка FAN CONTROL
(УПРАВЛЕНИЕ ВЕНТИЛЯТОРОМ)
J Кнопка MASTER CONTROL
(ОСНОВНОЕ УПРАВЛЕНИЕ)
K Дисплей пульта
дистанционного управления
(Рис. 4)
L Дисплей режима таймера
M Дисплей часов
(ЧАСЫ/ТАЙМЕР)
N Дисплей заданной
температуры (TEMP.)
#O Дисплей скорости
вентилятора
P Дисплей режима
эксплуатации
Q Дисплей РАЗМОРАЖИВАНИЕ
R Дисплей ТЕСТ
Инструкции, относящиеся к отоплению (*) применимы только к МОДЕЛЯМ С РЕЖИМОМ ОХЛАЖДЕНИЯ И ОТОПЛЕНИЯ
(Обратный цикл).
● При установке на месте
установить в цепи
электропитания.
#ПРИМЕЧАНИЕ.
Данная модель не имеет функции
скорости вентилятора. (I, O)
Прерыватель
электроцепи
2
1
3
4
