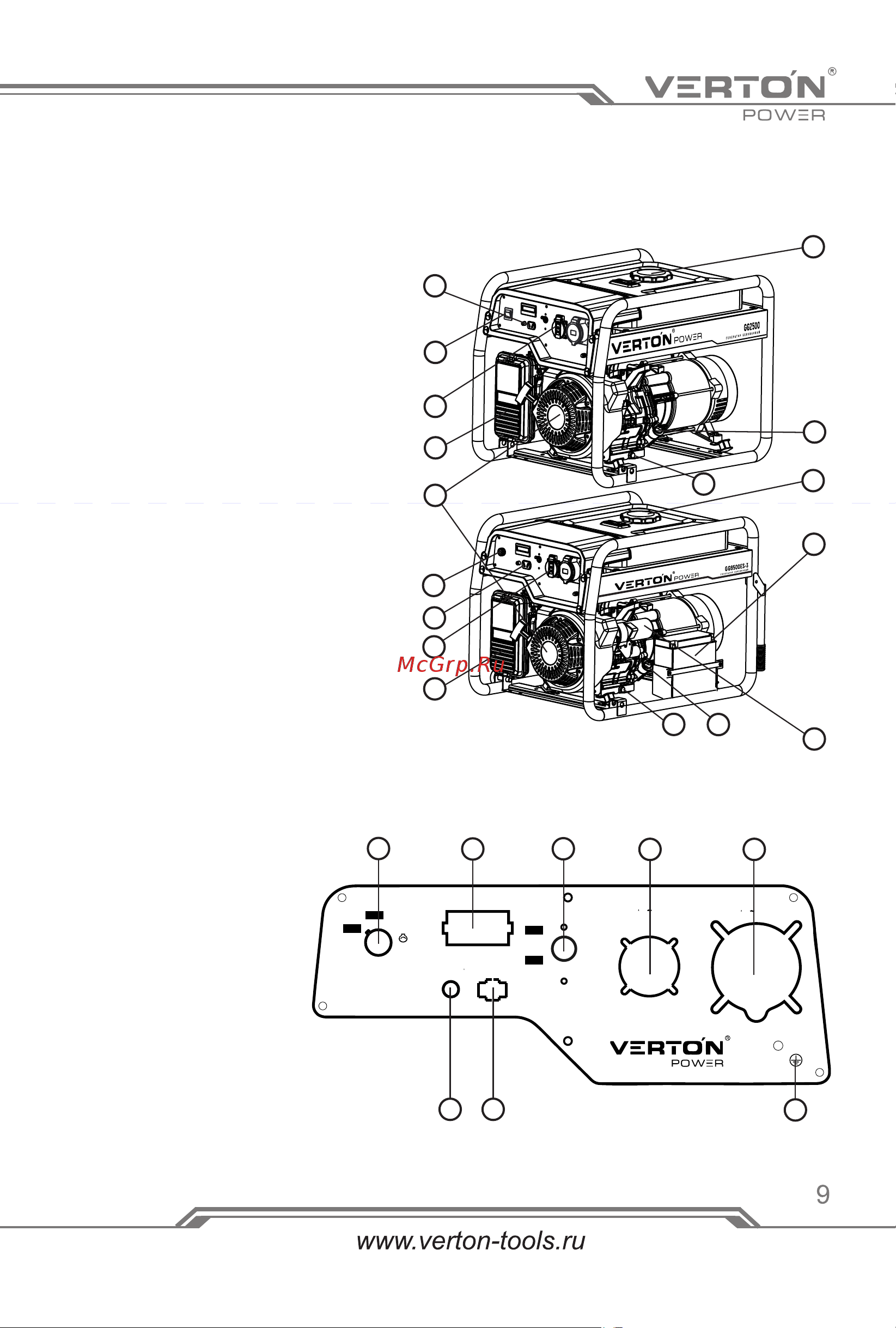

4. ОСНОВНЫЕ УЗЛЫ И ОРГАНЫ УПРАВЛЕНИЯ
Расположение основных узлов и органов управления представлено.
Рис.1
Панель управления. GG7500ES / GG8500ES
1. Аккумулятор только для
GG 75000ES GG8500ES
2. Ручной стартер
3. Электростартер только
для GG 75000ES GG8500ES
4. Розетки 220В
5. Выключатель/замок зажигания
6. Крышка топливного бака
7. Корпус воздушного фильтра
8. Пробка для слива масла
9. Масло заливная пробка-щуп
10. Розетка 12В
1
2
3
4
4
5
5
6
6
7
7
9
9
8
8
10
10
ВКЛ.
ВЫКЛ.
СТАРТ
ВОЛЬТМЕТР / ЧАСТОТА / ВРЕМЯ
ВЫКЛЮЧАТЕЛЬ
AC
230V
AC
230V
DC
12V
ВКЛ.
ВЫКЛ.
ВЫКЛЮЧАТЕЛЬ
ДВИГАТЕЛЯ
1. Замок зажигания
2. Счетчик моточасов
(цифровое табло)
3. Автомат защиты
4. Розетка 230В 16А
5. Розетка 230В 32А
6. Крепление заземляющего провода
7. Выход 12В
8. Предохранитель 12В
1
2 3
4
5
6
78
Рис.2
