Переключатель «3в1»

Данный переключатель совмеща-

ет в себе 3 функции:

– выключатель зажигания;

– топливный кран;

– кнопка запуска двигателя с по-

мощь электростартера.

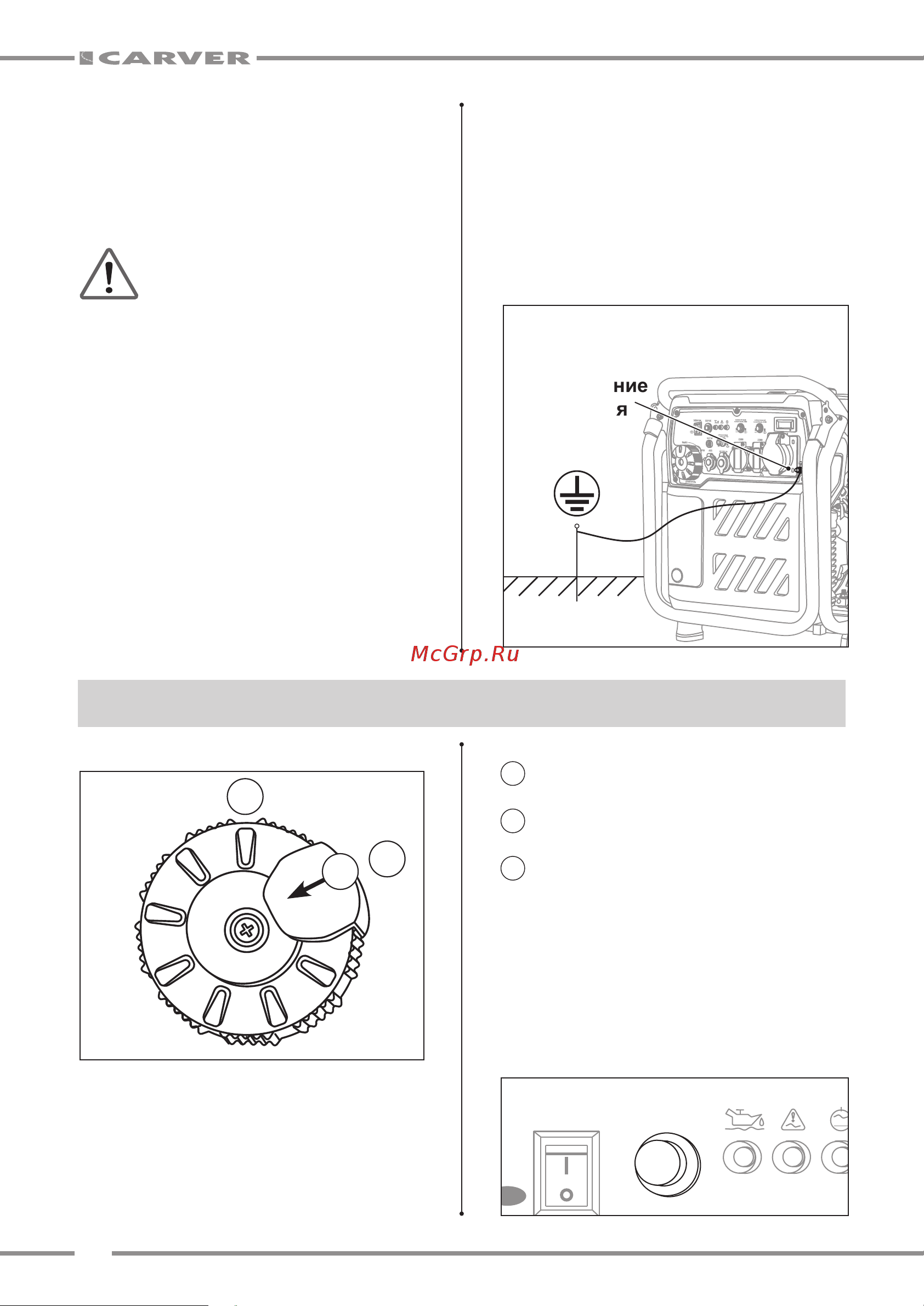

Рис. 3. Подключение провода

заземления к генератору

Подключение

заземления

циального устройства-переключате-

ля, размыкателя, устройства ввода

резерва.

5.4. Заземление генератора

ВНИМАНИЕ! Ошибка при

заземлении генератора

может привести к пора-

жению электрическим током.

Во избежание риска поражения

электрическим током генератор пе-

ред запуском должен быть заземлен.

Для заземления используйте медный

провод сечением более 2,5 мм

2

, с

одной стороны закрепленный гай-

кой к болту для заземления на раме

Генератора, с другой — к стержню

из оцинкованной стали, забитому в

землю на 1 м (можно использовать

медный или латунный стержень). За-

земление Генератора служит также

для рассеяния статического элек-

тричества, наводимого генератором

переменного тока.

Стандарты заземления различают-

ся в зависимости от места расположе-

ния. Для проверки требований к зазем-

лению в Вашем регионе, обратитесь к

квалифицированному электрику.

6. ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИЯ

Положения переключателя:

1

«ВЫКЛ» — зажигание отключе-

но, топливный кран перекрыт.

2

«ВКЛ» — зажигание включено,

топливный кран открыт.

3

НАЖАТИЕ КНОПКИ К ЦЕНТРУ

– запуск двигателя с помощью

электрического стартера.

Кнопка «СБРОС»

Нажатие данной кнопки перезапу-

скает блок инвертора. Используется

для перезапуска в случае срабатыва-

ния защиты от перегрузки.

1

2

Рис. 4

230В 230В

230В

AC

ЭКОНОМ.

ВЫКЛ

ВКЛ

ПОРТ ЗУ

ATS

АВТОМАТИЧЕСКИЙ

ВЫКЛЮЧАТЕЛЬ

12B

DC 12V 8.3A

ВЫКЛ

ВКЛ

АВТОМАТИЧЕСКИЙ

ВЫКЛЮЧАТЕЛЬ

230B

ВЫКЛ

ВКЛ

АВТОМАТИЧЕСКИЙ

ВЫКЛЮЧАТЕЛЬ

230B

ВЫКЛ

ВКЛ

ДВИГАТЕЛЬ

ВЫКЛ

ПУСК

СБРОС

Рис. 5

3
