ными в холодном климате с тем, чтобы жалюзийные решётки можно

было закрывать, когда ДГУ не работает. Это позволит поддерживать

помещение в тепле, способствуя пуску и приему нагрузки.

При работе ДГУ в автоматическом режиме,

5.5.6 Кабельные системы

Установочные чертежи основаны на предположении, что пере-

ключающее распределительное устройство расположено снаружи

помещения для генераторов, в помещении для распределения

энергии. Специфические требования проекта могут повлиять на

эту схему размещения. Кабели выходной мощности от выходного

автомата защиты генератора до распределительного щита должны

быть гибкими.

Смонтированные гибкие силовые кабели должны быть скручены в

жгут, помещены в опорные лотки/на стойку лестницы в траншее с

рекомендуемым промежутком и отделены от контрольных кабелей

системы. Кабели нужно правильно подвесить и

рассчитать для условий монтажа/окружающих условий. Гибкие

одножильные силовые кабели должны проходить через уплотни-

тельную плиту при вводе в какую-либо панель.

5.5.7 Двери

Двери должны открываться наружу. Учтите место для передви-

жения генератора в помещение, используя двойные двери около

аттенюатора.

5.5.8 Впускные и выпускные жалюзийные решетки

Впускные и выпускные жалюзийные решётки для защиты от не-

погоды должны быть установлены в раме с минимум

50% свободной площади, хорошим профилем воздушного потока и

доступом для воздушного потока с малыми ограничениями.

Жалюзийные решётки для защиты от непогоды должны иметь сетки

защиты от птиц/вредителей, расположенные внутри, но они не

должны препятствовать свободному прохождению охлаждающего и

приточного воздуха.

Выпускная жалюзийная решётка для защиты от непогоды должна

быть присоединена к фланцу короба (труб) радиатора гибким

тепло и маслостойким соединительным устройством.

жалюзийные решетки необходимо запрограммировать на открывание

сразу после запуска ДГУ.

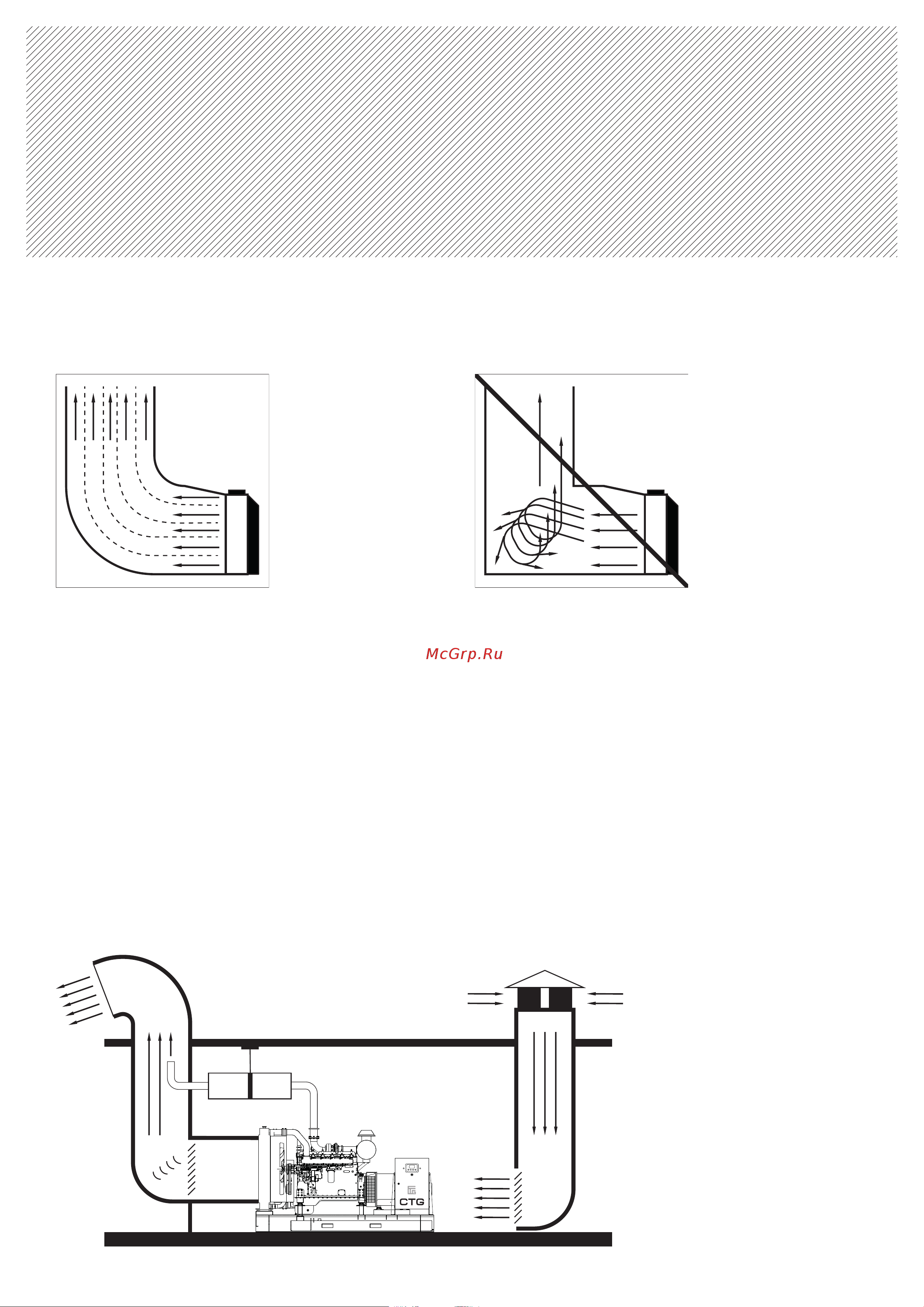

Рис. 5.2

Направление воздуха

от радиатора отклоня-

ющими лопостями

Рис. 5.3

Слабая вентиляция

Рис. 5.4

Воздушная вентиляция
