Генераторы сигналов специальной формы

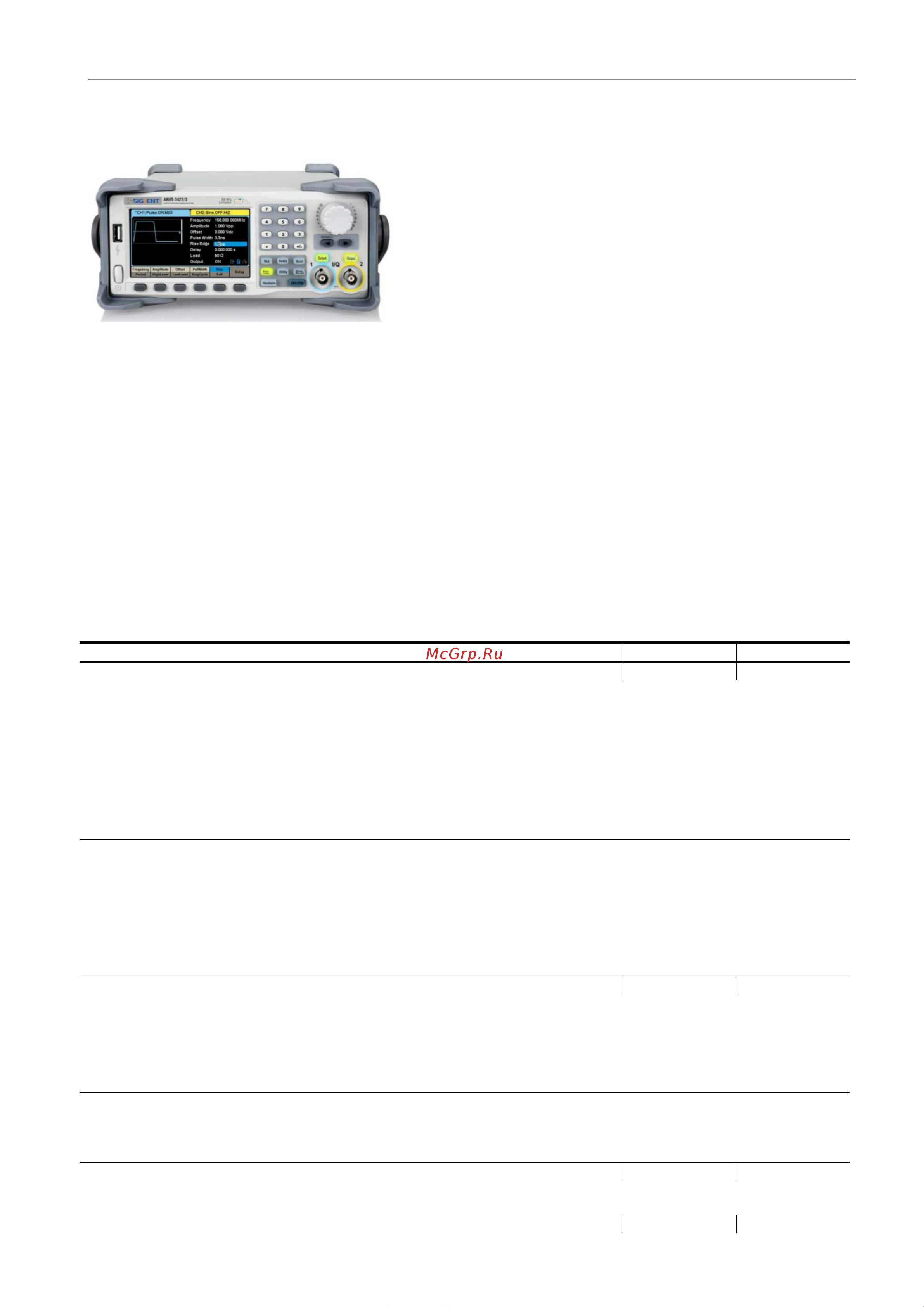

АКИП-3422/3

Генераторы сигналов произвольной формы

АКИП-3422/1, АКИП-3422/2, АКИП-3422/3

АКИП™

 2 канала (два независимых выхода)

 Диапазон частот (синус): 1 мкГц – 200 МГц (АКИП-3422/1), 1 мкГц –

350 МГц (АКИП-3422/2), 1 мкГц – 500 МГц (АКИП-3422/3); для

меандра до 120 МГц (в зависимости от модели)

 Разрешение по частоте 1 мкГц

 Разрядность ЦАП 16 бит; память СПФ 20 МБ

 Частота дискретизации до 2,4 ГГц (2хИнтерполяция)

 Широкий динамический диапазон 80 дБ

 Использование прямого цифрового синтеза (DDS)

 Технология TrueArb для формирования достоверных сигналов

произвольной формы

 Внутренний опорный генератор: 1*10

-6

(опция: ±2×10

-7

)

 Стандартные формы сигнала (5 видов): синусоидальный,

прямоугольный, треугольный/пила, импульс, белый шум

 Генерация выходного сигнала с заданными частотными компонентами

(до 10-й гармоники)

 Режим формирования сигнала произвольной формы до 50 МГц

 Виды модуляции: АМ, DSB-AM, ЧМ, ФМ, АМн, ЧМн, ШИМ

 Опция IQ модуляции.

 Режим: ГКЧ (свипирование), формирование пакета (Burst) 1 …1000000

импульсов (при мин. длит. 1 мкс), период повтор. пакетов 1 мкс…1000

с, нач. фаза 0º - 360º

 Генерация псевдослучайной двоичной последовательности

(ПСДП/PRBS): битрейт до 300 Мбит/с.

 Вход внешнего ОГ (10 МГц), вспомогательный вход/выход

(синхронизация/модуля5ция)

 Частотомер: 100 мГц - 400 МГц

 Интерфейс USB, LAN, опция GPIB

 ПО для формирования сигналов СПФ (EasyWave)

 Цветной графический сенсорный дисплей (диаг. 11 см, 480х272)

Технические данные:

ХАРАКТЕРИСТИКИ

ПАРАМЕТРЫ

АКИП-3422/1

АКИП-3422/2

АКИП-3422/3

ВЫХОДНЫЕ

ПАРАМЕТРЫ

(КАН1/ КАН2)

Частотный диапазон (для синуса)

1 мкГц – 200 МГц

1 мкГц – 350 МГц

1 мкГц – 500 МГц

Разрешение

1 мкГц

Погрешность установки частоты

1*10

-6

(опция: ±2×10

-7

)

Частота дискретизации

2,4 ГГц (2хИнтерполяция)

Выходной уровень (синус, 50 Ом)

1 мВ - 10 В

пик-пик

(≤ 40 МГц)

1 мВ - 5 В

пик-пик

(>40 ... 120 МГц)

1 мВ – 2,5 В

пик-пик

(>120 ... 160 МГц)

1 мВ – 1,5 В

пик-пик

(>160 ... 350 МГц)

1 мВ – 0,64 В

пик-пик

(>350 МГц)

Погрешность установки уровня

±(1%+1мВпп), 10 кГц син., 0 В смещение

Выходное сопротивление

1 МОм/ 50 Ом

СИНУСОИДА

Коэффициент гармоник

 -65 дБн от 0 до 1 МГц

<-60 дБн свыше 1 МГц до 60 МГц

<-50 дБн свыше 60 МГц до 100 МГц

<-40 дБн свыше 100 МГц до 200 МГц

<-30 дБн свыше 200 МГц до 300 МГц

<-28 дБн свыше 300 МГц

КНИ (коэфф. нелин. искажений)

< 0,075 % (0 дБм, 10 Гц – 20 кГц)

Негармонические составляющие

-60 дБн ≤ 350 МГц

-55 дБн > 350 МГц

ПРЯМОУГОЛЬНИК

Частотный диапазон

1 мкГц – 80 МГц

1 мкГц – 120 МГц

Время нарастания/спада

≤ 2,4 нс

Выброс

< 3% (100 кГц, 1 Впик-пик, 50 Ом)

Перестраиваемая скважность

10 – 90%

Джиттер (скз)

≤ 150 пс (1 Впик-пик, 50 Ом)

Выходной уровень (50 Ом)

1 мВ - 10 В

пик-пик

(≤ 20 МГц)

1 мВ - 5 В

пик-пик

(>20 МГц)

ПИЛА, ТРЕУГОЛЬНИК

Диапазон частот

1 мкГц – 5 МГц

Нелинейность

< 1%

Перестраиваемая скважность

0 – 100%

Выходной уровень (50 Ом)

1 мВ - 10 В

пик-пик

ИМПУЛЬС

Диапазон частот

1 мкГц – 80 МГц

1 мкГц – 150 МГц

Длительность импульса

От 3,3 нс (разрешение: 100 пс)

Погрешность установки длительности

±(0,01%+0,3 нс)

Время нарастания/спада

≥ 2 нс

≥ 1 нс

Разрешение 100 пс
