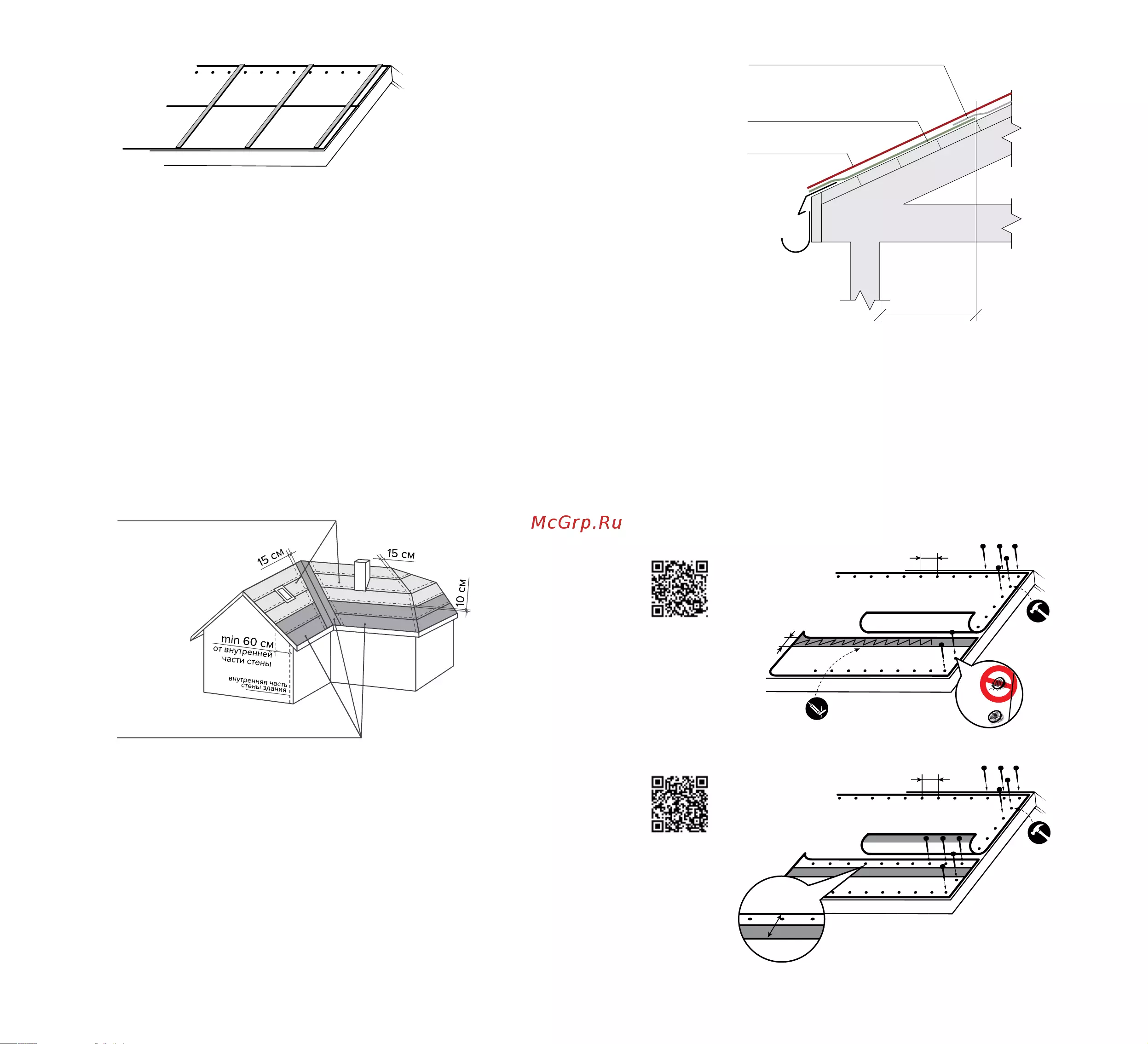

Рис. 18д
1. крепление с помощью кровельных ершеных гвоздей
2. крепление с помощью кровельных ершеных гвоздей иметаллических
оцинкованных скоб
ANDEREP NEXT FIX
Продольные нахлесты подкладочного ковра ANDEREP
PROF промазываются мастикой ТЕХНОНИКОЛЬ ФИКСЕР
на ширину 10 см (Рис. 19). Поперечные нахлесты всех типов
подкладочных ковров также промазываются битумной
мастикой ТЕХНОНИКОЛЬ ФИКСЕР на ширину не менее 15см.
Подкладочные ковры ANDEREP PROF PLUS / ANDEREP GL
PLUS / ANDEREP NEXT FIX имеют клеевые монтажные поло-
сы (Рис.64), исключающие применения битумной мастики
в местах формирования продольных стыков.
Монтаж битумно-полимерного ковра в качестве временной
кровли. При использовании подкладочного ковра в качестве
временной кровли осуществляется механическое крепление
только по периметру материала без механической фиксации
его по центру. После крепления материала, параллельно
фронтонному свесу осуществляется дополнительное крепле-
ние подкладочного ковра при помощи реек или пяток с шагом
крепления 500 мм.
ANDEREP ULTRA, ANDEREP GL LIGHT / GL PLUS, ANDEREP
PROF / PROF PLUS, ANDEREP NEXT FIX / NEXT SELF могут
быть использованы в качестве временной кровли на срок
до 6месяцев.
2.7. Усиление фронтонного свеса
Рис. 20Рис. 19
Рис. 21
12–15 см
Карнизная
планка
Торцевая
планка
Подкладочный ковер
(самоклеящийся)
Фронтонный свес кровли
усиливается металлическими
торцевыми планками, кото-
рые укладываются поверх
подкладочного слоя с нахле-
стом 30–50 мм и крепятся
специальными кровельны-
ми гвоздями в шахматном
порядке с шагом 120–150мм.
Торцевые планки с посыпкой
делятся на правые и левые
взависимости от расположе-
ния зоны нахлеста (Рис. 21).
ПОДГОТОВКА КРОВЕЛЬНОГО
ОСНОВАНИЯ
УСИЛЕНИЕ
ФРОНТОННОГО СВЕСА
ПОДГОТОВКА КРОВЕЛЬНОГО
ОСНОВАНИЯ
МОНТАЖ БИТУМНО-ПОЛИМЕРНЫХ
ПОДКЛАДОЧНЫХ КОВРОВ ANDEREP
Нахлест
100 мм
200-250 мм
500 мм
250 мм
ANDEREP GL
Нахлест
100 мм
200-250 мм
500 мм
250 мм
ANDEREP GL PLUS
100 мм
200-250 мм
Нахлест
100 мм
200-250 мм
ANDEREP PROF
ANDEREP PROF PLUS
ANDEREP GL LIGHT
ANDEREP NEXT FIX
200-250 мм
500 мм
250 мм
100 мм
Нахлест
100 мм
200-250 мм
500 мм
250 мм
Нахлест
100 мм
200-250 мм
500 мм
250 мм
Рис. 18г
Рис. 18в
Нахлест
100 мм
200-250 мм
500 мм
250 мм
ANDEREP GL
Нахлест
100 мм
200-250 мм
500 мм
250 мм
A
NDEREP GL PLUS
100 мм
200-250 мм
Нахлест
100 мм
200-250 мм
ANDEREP PROF
ANDEREP PROF PLUS
ANDEREP GL LIGHT
ANDEREP NEXT FIX
200-250 мм
500 мм
250 мм
100 мм
Нахлест
100 мм
200-250 мм
500 мм
250 мм
Нахлест
100 мм
200-250 мм
500 мм
250 мм
ANDEREP GL PLUS
